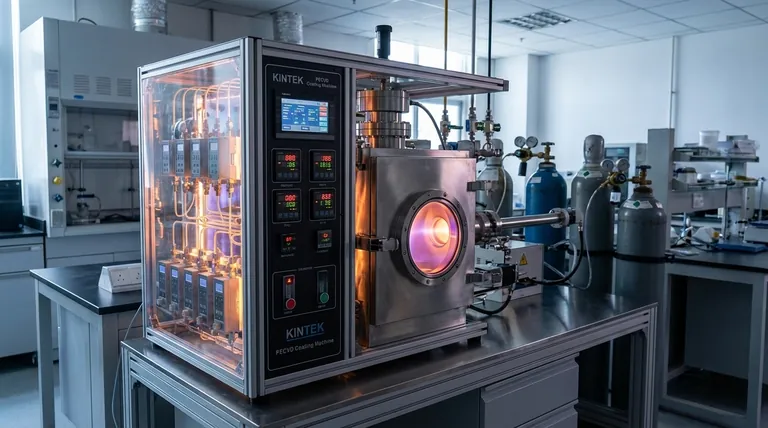

본질적으로 화학 기상 증착(CVD)은 기체 반응물로부터 기판 위에 고품질의 고체 박막을 생성하는 다단계 공정입니다. 필수적인 순서는 반응성 기체를 기판으로 운반하고, 그곳에서 기체가 표면에 흡착되어 필름을 형성하기 위해 화학 반응을 거치며, 마지막으로 이 반응의 기체 부산물이 제거되는 과정을 포함합니다. 이러한 제어된 하향식 조립을 통해 매우 순수하고 밀도가 높은 코팅을 만들 수 있습니다.
CVD의 기본 원리는 가열된 표면에서 제어된 화학 반응입니다. 전구체 기체가 챔버로 도입되면, 그곳에서 기판 위에서 분해 및 반응하여 원자 단위로 고체 필름을 구축하므로 첨단 재료 제조를 위한 강력한 도구가 됩니다.
기체에서 고체 필름으로의 여정
CVD를 이해하려면 전구체 분자가 기체에서 정밀한 고체 층으로 변환되는 경로를 따라가야 합니다. 전체 공정은 순도를 보장하고 원치 않는 반응을 방지하기 위해 온도와 낮은 압력(종종 진공 상태)의 신중하게 제어되는 조건 하에서 수행됩니다.
1단계: 반응물 도입
공정은 하나 이상의 휘발성 전구체 기체를 반응 챔버로 도입하면서 시작됩니다. 이 기체들에는 최종적으로 최종 필름을 구성할 원소가 포함되어 있습니다. 이들은 대류와 확산을 통해 기판 쪽으로 운반됩니다.
2단계: 표면으로의 운반
기체가 가열된 기판에 접근함에 따라, 경계층이라고 불리는 얇고 정체된 기체 층이 표면 바로 위에 형성됩니다. 반응성 종은 이 층을 통해 확산되어 기판에 도달해야 하며, 이 단계는 필름의 균일성과 성장 속도에 영향을 미칠 수 있습니다.
3단계: 기판에의 흡착
전구체 기체 분자가 기판에 도달하면, 흡착이라는 과정을 통해 표면에 물리적으로 달라붙습니다. 이는 화학 반응을 위한 중요한 전제 조건입니다. 분자는 반응하기 위해 표면에 일시적으로 고정되어야 합니다.
4단계: 표면 반응
이것이 CVD의 핵심 단계입니다. 가열된 기판이 제공하는 에너지는 흡착된 분자들 사이에서 불균일 화학 반응을 촉매합니다. 이 반응은 전구체를 분해하여 원하는 고체 물질을 증착시키고 휘발성 부산물을 생성합니다.
5단계: 필름 성장 및 핵 생성
증착된 원자는 추가 성장을 위한 핵 생성 지점 또는 씨앗 역할을 합니다. 표면을 가로질러 확산되는 다른 원자들은 이러한 지점을 찾아 결합하여 점차적으로 필름 층을 쌓아 올려 연속적인 결정질 또는 비정질 코팅을 형성합니다.
6단계: 부산물 제거
화학 반응은 더 이상 필요하지 않은 기체 폐기물을 생성합니다. 이러한 부산물은 기판 표면에서 탈착(분리)되어 경계층을 통해 다시 확산된 다음, 기체 흐름에 의해 반응 챔버 밖으로 쓸려 나갑니다.
핵심 매개변수 및 상충 관계 이해
CVD는 강력하지만 보편적인 해결책은 아닙니다. 그 효과는 고유한 장점과 내재된 한계 사이의 균형에 의해 결정되며, 이는 CVD가 가장 잘 적용되는 곳을 알려줍니다.
장점: 고품질의 등각 코팅
CVD는 고순도 및 고밀도의 필름을 생산하는 것으로 유명합니다. 원자 단위로 필름을 구축하기 때문에 재료의 화학적 조성, 결정 구조 및 두께에 대한 탁월한 제어를 제공합니다. 주요 이점은 복잡한 3차원 형상을 균일하게 덮을 수 있는 등각 코팅을 생성하는 능력입니다.
과제: 고온
전통적인 CVD의 주요 한계는 높은 반응 온도로, 종종 850°C에서 1100°C 사이입니다. 많은 기판 재료는 녹거나 변질되지 않고 이 열을 견딜 수 없습니다. 그러나 플라즈마 강화 CVD(PECVD)와 같은 현대적인 변형은 이 온도 요구 사항을 크게 낮출 수 있습니다.
환경: 제어된 분위기의 필요성
오염 물질과 배경 기체를 최소화하기 위해 공정은 낮은 대기압 또는 진공 하에서 수행되어야 합니다. 이는 의도된 반응만 일어나도록 보장하여 최종 필름의 높은 순도로 이어집니다. 이러한 요구 사항은 장비의 복잡성과 비용을 증가시킵니다.
CVD가 적합한 공정인 경우는?
CVD를 선택하는 것은 전적으로 최종 필름에 요구되는 특성에 달려 있습니다. 이 공정은 비용이나 공정 온도보다 품질과 정밀도가 더 중요할 때 탁월합니다.
- 고성능 전자 장치 또는 센서에 중점을 두는 경우: CVD는 고품질의 저결함 그래핀 및 기타 첨단 반도체 층을 만드는 선도적인 방법입니다.
- 복잡한 모양을 균일하게 코팅하는 데 중점을 두는 경우: CVD의 "감싸는" 기능은 다른 가시선(line-of-sight) 방식으로는 덮을 수 없는 복잡한 형상을 가진 부품에 이상적입니다.
- 표면 내구성 또는 열적 특성 향상에 중점을 두는 경우: CVD는 기본 재료의 성능을 향상시키기 위해 매우 단단하고 탄력적인 코팅(예: 세라믹 또는 합금)을 적용하는 데 사용됩니다.
궁극적으로 화학 기상 증착은 분자 수준에서 첨단 재료를 구축하기 위한 근본적인 기술입니다.
요약표:
| 단계 | 주요 공정 | 목적 |
|---|---|---|
| 1 | 반응물 도입 | 전구체 기체를 반응 챔버로 전달합니다. |
| 2 | 표면으로의 운반 | 기체가 경계층을 통해 확산되어 기판에 도달합니다. |
| 3 | 흡착 | 전구체 분자가 기판 표면에 물리적으로 달라붙습니다. |
| 4 | 표면 반응 | 열이 반응을 촉매하여 고체 필름 재료를 증착시킵니다. |
| 5 | 필름 성장 및 핵 생성 | 증착된 원자가 층별로 필름을 구축합니다. |
| 6 | 부산물 제거 | 기체 폐기물이 탈착되어 챔버에서 쓸려 나갑니다. |
