본질적으로 화학 기상 증착(CVD)은 정교한 공정입니다. 기체 상태의 화학 반응을 통해 표면에 견고하고 고순도의 박막을 형성합니다. 이 공정은 반응물 가스의 기판으로의 운반, 표면 흡착, 필름 형성을 위한 화학 반응, 그리고 뒤이은 기체 부산물 제거라는 여섯 가지 기본 단계의 순서로 정의됩니다.
CVD의 핵심 개념은 화학 조립 라인입니다. 기체 전구체 분자가 가열된 표면으로 전달되어 반응하고 고체 필름으로 조립되며, 남은 화학 폐기물은 체계적으로 배출됩니다.
CVD 환경: 무대 설정
증착 공정이 시작되기 전에 기판으로 알려진 목표 물체를 제어된 반응 챔버 안에 놓아야 합니다.
반응 챔버
이것은 전체 공정이 진행되는 밀폐된 용기입니다. 온도, 압력 및 화학 환경을 정밀하게 제어할 수 있습니다.
전구체 가스
이것은 필름을 위한 화학 성분입니다. 특정 조건에서 반응하여 원하는 고체 재료를 생산하도록 특별히 선택됩니다.
열과 압력
기판은 일반적으로 화학 반응을 구동하는 데 필요한 에너지를 제공하는 특정 온도로 가열됩니다. 챔버는 종종 가스의 순도와 움직임을 제어하기 위해 저압 또는 진공 상태로 유지됩니다.

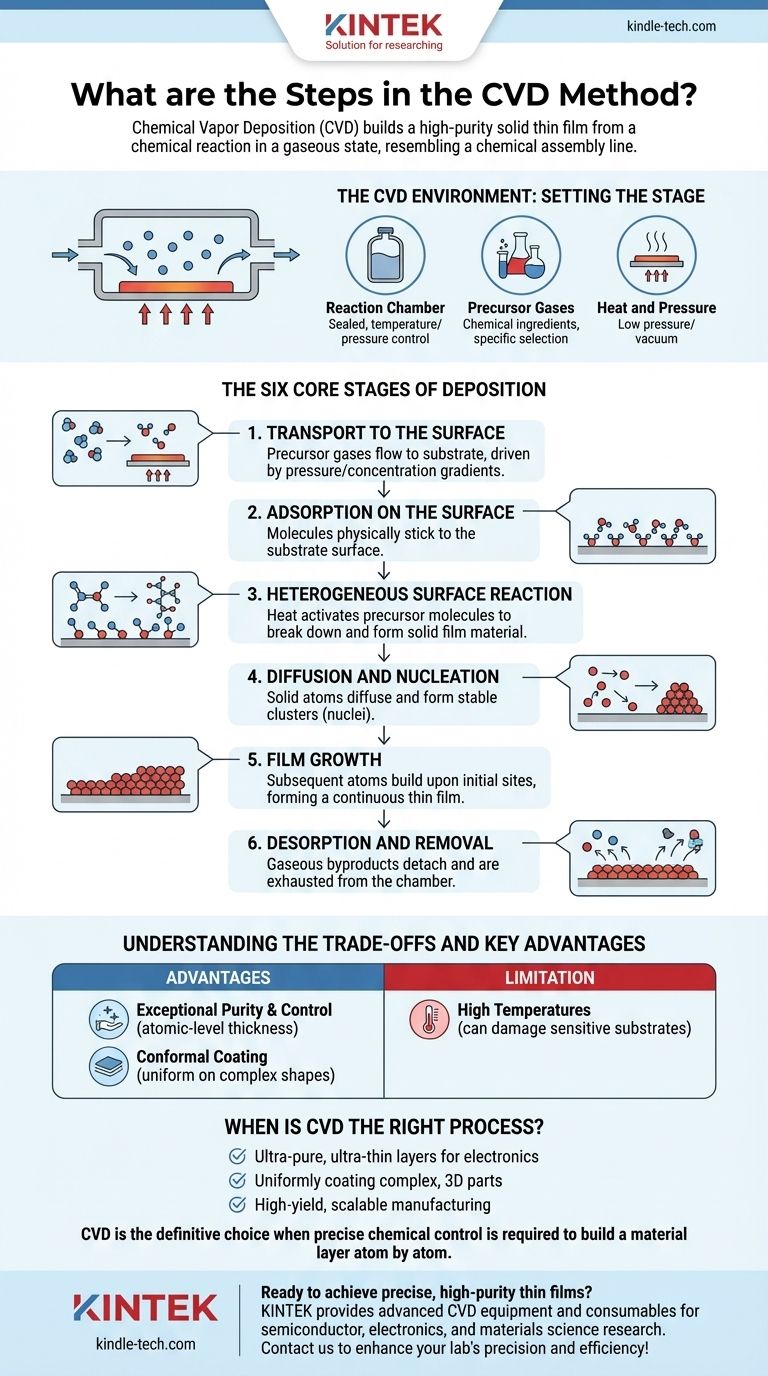

증착의 여섯 가지 핵심 단계
CVD를 통한 박막 생성은 단일 사건이 아니라 미시적 수준에서 발생하는 물리적 및 화학적 단계의 신중하게 조율된 순서입니다.
1. 표면으로의 운반
먼저 전구체 가스가 반응 챔버로 도입됩니다. 이들은 압력 및 농도 기울기에 의해 구동되는 과정으로 가열된 기판을 향해 흐릅니다.
2. 표면 흡착
전구체 가스 분자가 기판에 도달하면 물리적으로 표면에 달라붙습니다. 이 과정을 흡착이라고 합니다.
3. 불균일 표면 반응
이것이 중요한 화학적 단계입니다. 기판의 열은 흡착된 전구체 분자가 반응하여 분해되고 필름을 구성할 새롭고 안정적인 고체 분자를 형성하는 데 필요한 활성화 에너지를 제공합니다.
4. 확산 및 핵 형성
새롭게 형성된 고체 원자는 정적이지 않습니다. 이들은 표면을 가로질러 확산하거나 이동할 수 있는 충분한 에너지를 가지고 있으며, 안정적이고 낮은 에너지 위치를 찾아 결합합니다. 이러한 안정적인 클러스터의 초기 형성을 핵 형성이라고 합니다.
5. 필름 성장
핵 형성 후, 표면에 도착하는 후속 원자들은 이러한 초기 위치를 기반으로 성장합니다. 필름은 층별로 성장하여 결국 원하는 두께의 연속적인 고체 박막을 형성합니다.
6. 탈착 및 제거
고체 필름을 형성하는 화학 반응은 또한 기체 부산물을 생성합니다. 이러한 폐기물은 표면에서 분리(탈착)되어 기판에서 멀리 운반되며, 결국 챔버에서 배출됩니다.
장단점 및 주요 이점 이해
CVD는 매우 다재다능하고 강력한 기술이지만, 그 강점에는 특정 고려 사항이 따릅니다.
장점: 탁월한 순도 및 제어
이 공정은 고순도 가스로 시작하고 제어된 환경에서 발생하기 때문에 CVD는 탁월한 순도의 필름을 생산할 수 있습니다. 또한 두께에 대한 원자 수준의 제어가 가능하여 전기 회로 및 반도체에 필요한 초박막 층을 생성하는 데 필수적입니다.
장점: 등각 코팅
CVD는 비시선(non-line-of-sight) 공정입니다. 가스 전구체가 기판을 둘러싸고 있어 필름이 모든 표면에 균일하게 형성될 수 있으며, 복잡한 3차원 형태의 부품에도 적용됩니다.
한계: 고온
화학 반응을 구동하기 위한 고온의 필요성은 상당한 단점이 될 수 있습니다. 이러한 온도는 일부 폴리머나 사전 처리된 전자 부품과 같은 특정 민감한 기판을 손상시키거나 변형시킬 수 있습니다.
CVD가 적합한 공정은 언제인가요?
증착 방법의 선택은 전적으로 재료 요구 사항과 응용 분야의 최종 목표에 따라 달라집니다.
- 전자 제품용 초고순도, 초박막 층 생성에 중점을 둔다면: CVD는 필름 두께, 순도 및 조성에 대한 탁월한 제어를 제공하며, 이는 반도체 제조에 매우 중요합니다.
- 복잡한 3차원 부품을 균일하게 코팅하는 데 중점을 둔다면: CVD의 비시선 특성은 모든 표면에 일관되고 균일한 필름을 보장하며, 이는 다른 방법으로는 달성하기 어렵습니다.
- 고수율, 확장 가능한 제조에 중점을 둔다면: CVD 공정은 잘 이해되어 있으며 고품질 필름의 대량 생산을 위해 효과적으로 확장될 수 있습니다.
궁극적으로 화학 기상 증착은 재료 층을 원자 단위로 구축하기 위해 정밀한 화학적 제어가 필요할 때 결정적인 선택입니다.
요약표:
| 단계 | 설명 | 주요 작용 |
|---|---|---|
| 1. 운반 | 전구체 가스가 기판으로 흐름 | 가스 도입 및 흐름 |
| 2. 흡착 | 분자가 기판 표면에 달라붙음 | 물리적 부착 |
| 3. 표면 반응 | 화학적 분해로 고체 필름 형성 | 화학적 변환 |
| 4. 핵 형성 | 원자가 표면에 안정적인 클러스터 형성 | 초기 필름 형성 |
| 5. 필름 성장 | 연속적인 층별 증착 | 두께 개발 |
| 6. 부산물 제거 | 폐기 가스가 분리되어 배출 | 챔버 청소 |
