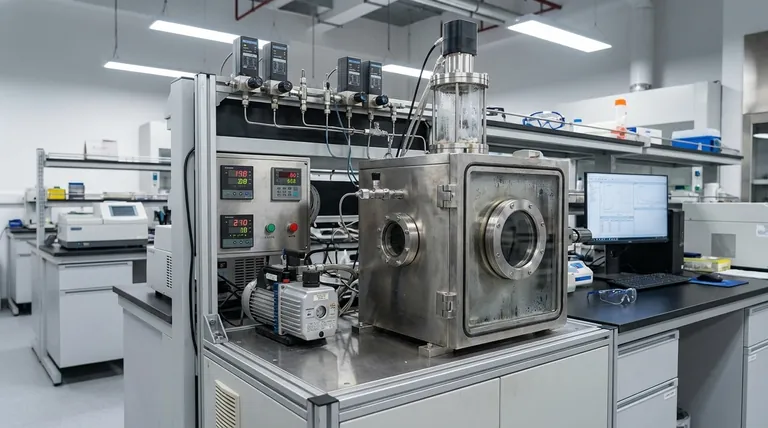

화학 기상 증착이란 무엇인가요? 원자 단위로 우수한 박막을 구축합니다

본질적으로 화학 기상 증착(CVD)은 표면에 고순도, 고성능 박막을 생성하는 데 사용되는 공정입니다. 이 공정은 반응성 가스(전구체)를 챔버로 도입하여 가열된 기판 위에서 화학 반응을 일으키고, 원하는 재료의 고체 층을 남기는 방식으로 작동합니다. 이 방법은 재료를 층별로 구축할 수 있게 하여 두께, 순도 및 구조에 대한 탁월한 제어를 제공합니다.

화학 기상 증착은 표면을 칠하는 것보다 원자부터 쌓아 올리는 것에 더 가깝습니다. 가스상 화학을 사용하여 매우 순수하고 균일한 박막을 구성하며, 이는 고성능 전자 장치 및 첨단 재료 제조의 초석 기술입니다.

CVD는 실제로 어떻게 작동하나요?

CVD의 핵심은 가스를 고체로 변환하는 정밀하게 제어되는 화학 반응입니다. 이 공정은 몇 가지 기본 단계로 나눌 수 있습니다.

1단계: 반응성 가스 도입

공정은 일반적으로 진공 상태인 반응 챔버로 전구체라고 하는 특정 가스를 공급하는 것으로 시작됩니다. 이 전구체에는 최종 박막에 필요한 화학 원소가 포함되어 있습니다.

예를 들어, 순수 실리콘 박막을 증착하기 위해 실란(SiH₄)과 같은 가스를 전구체로 사용할 수 있습니다.

2단계: 기판 위에서의 반응

챔버 내부에서 기판이라고 하는 기본 재료를 정밀한 온도로 가열합니다. 전구체 가스가 이 뜨거운 표면 위로 흐르면 열이 화학 반응을 유발하는 데 필요한 에너지를 제공합니다.

이 반응으로 인해 전구체 분자가 분해되어 원하는 고체 재료가 기판 표면에 직접 "증착"됩니다.

3단계: 박막 구축 및 부산물 제거

고체 재료가 기판 위에 쌓여 얇고 균일한 박막을 형성합니다. 이 박막의 두께는 시간, 온도, 가스 흐름과 같은 공정 매개변수를 조정하여 놀라운 정밀도로 제어됩니다.

반응에서 나온 원치 않는 화학 원소는 기체 부산물을 형성합니다. 이러한 부산물은 챔버 밖으로 무해하게 쓸려나가고, 매우 순수한 최종 코팅이 남게 됩니다.

CVD 코팅의 주요 특징

CVD가 널리 사용되는 이유는 생성되는 박막의 우수한 품질 때문입니다. 단순한 코팅이 아니라 엔지니어링된 층입니다.

탁월한 순도 및 밀도

이 공정은 정제된 가스 전구체로부터 제어된 환경에서 박막을 구축하기 때문에 결과로 나오는 층은 매우 순수하고 밀도가 높습니다. 이는 반도체와 같이 작은 불순물조차 장치 성능을 저하시킬 수 있는 응용 분야에서 매우 중요합니다.

복잡한 형상에 대한 균일한 피복

CVD는 비가시선(non-line-of-sight) 공정입니다. 가스는 기판의 모양이 아무리 복잡하더라도 전체 표면을 따라 흐릅니다. 그 결과 구성 요소의 모든 특징을 완벽하게 감싸는 매우 균일하거나 등각(conformal)인 코팅이 생성됩니다.

재료 특성에 대한 정밀한 제어

온도, 압력 및 가스 조성과 같은 증착 매개변수를 주의 깊게 조정함으로써 엔지니어는 최종 재료를 미세 조정할 수 있습니다. 그들은 결정 구조, 입자 크기, 심지어 화학 조성을 제어하여 특정 목적에 맞게 박막을 맞춤화할 수 있습니다.

절충점 및 응용 분야 이해

CVD는 강력하지만 전문화된 도구입니다. 이를 선택하려면 주요 장점과 고유한 복잡성을 이해해야 합니다.

장점: 비교할 수 없는 다용성

이 공정은 근본적으로 화학 반응을 기반으로 하므로 엄청난 다용성을 제공합니다. CVD는 금속, 세라믹, 합금 및 그래핀과 같은 첨단 화합물을 포함하여 광범위한 재료를 증착하는 데 사용할 수 있습니다.

장점: 초박형 고품질 층에 이상적

CVD는 초박형이면서 구조적으로 완벽한 박막을 만드는 데 탁월합니다. 이는 나노미터 수준의 품질이 가장 중요한 고성능 전자 장치, 센서 및 광학 부품 제조를 위한 주요 방법입니다.

고려 사항: 공정 복잡성

주요 절충점은 장비와 공정의 복잡성입니다. CVD는 진공 챔버, 정밀한 온도 제어, 휘발성 전구체 가스의 신중한 취급이 필요합니다. 이로 인해 성능이 투자 가치가 있는 고부가가치 응용 분야에 더 적합합니다.

프로젝트에 CVD를 고려해야 할 때

표면층의 품질과 성능이 협상 불가능할 때 CVD가 올바른 선택입니다.

• 고성능 전자 장치에 중점을 두는 경우: CVD는 반도체 및 고급 센서에 필요한 순수하고 결함 없는 박막을 만드는 데 있어 업계 표준입니다.
• 복잡한 부품 보호에 중점을 두는 경우: CVD의 등각 특성은 복잡한 모양을 가진 부품에 내구성 있고, 마찰이 적거나, 내열성이 있는 코팅을 적용하는 데 이상적입니다.
• 새로운 재료 개발에 중점을 두는 경우: CVD는 특정 결정 구조와 특성을 가진 재료를 연구 및 최첨단 응용 분야를 위해 엔지니어링하는 데 필요한 정밀한 제어를 제공합니다.

궁극적으로 화학 기상 증착은 엔지니어가 처음부터 우수한 재료를 구축할 수 있도록 하여 차세대 첨단 기술을 가능하게 합니다.

요약표:

주요 측면	설명
공정	화학 반응이 가스 전구체를 가열된 기판 위의 고체 박막으로 변환합니다.
주요 특징	복잡한 모양에 대한 비가시선, 등각 코팅.
주요 장점	탁월한 순도, 밀도 및 박막 특성에 대한 정밀한 제어.
이상적인 용도	고성능 전자 장치, 보호 코팅, 신소재 R&D.
