본질적으로 탄화규소(SiC) 화학 기상 증착법(CVD)은 기판 위에 탄화규소의 결정질 박막을 성장시키는 데 사용되는 고도로 제어된 제조 공정입니다. 이 공정은 실리콘과 탄소를 포함하는 반응성 가스를 챔버로 도입하고, 고온에서 이 가스들이 반응하여 목표 표면에 고체 상태의 고순도 SiC 층을 원자 단위로 증착시키는 과정을 포함합니다. 이 방법은 차세대 고성능 반도체 장치를 생산하는 데 필수적입니다.
SiC CVD를 이해하는 것은 단순히 코팅 기술을 아는 것을 넘어섭니다. 이는 기존 실리콘으로는 불가능했던 더 높은 전력, 온도 및 주파수에서 전자 장치가 작동할 수 있도록 하는 원자 수준의 구성 방법을 파악하는 것입니다.
화학 기상 증착법이 근본적으로 작동하는 방식
CVD의 강력함은 기체 분자로부터 재료를 처음부터 구축할 수 있다는 능력에 있습니다. 이 공정은 최종 재료의 순도와 구조에 대해 탁월한 수준의 제어를 제공합니다.
핵심 원리: 기체에서 고체로
CVD의 핵심은 휘발성 전구체 가스를 안정적인 고체 박막으로 변환하는 공정입니다. 작업물 또는 기판은 엄격하게 제어되는 조건 하에서 반응 챔버 내부에 놓입니다.
그런 다음 챔버는 특정 가스로 채워집니다. 이 가스들은 최종 재료가 아니라 최종 박막에 필요한 원소(이 경우 실리콘과 탄소)를 포함하는 화합물입니다.
3단계 공정
증착 공정은 세 가지 주요 단계로 나눌 수 있습니다:
- 운송(Transport): 실리콘 공급원(예: 실란, SiH₄) 및 탄소 공급원(예: 프로판, C₃H₈)과 같은 휘발성 전구체 가스가 반응 챔버로 정밀하게 주입됩니다.
- 반응(Reaction): 기판은 매우 높은 온도(SiC의 경우 종종 1500°C 이상)로 가열됩니다. 이 열 에너지는 전구체 가스를 분해하고 뜨거운 기판 표면에서 화학 반응을 유도합니다.
- 증착(Deposition): 반응의 비휘발성 생성물인 고체 탄화규소가 기판 위에 증착되어 얇고 균일하며 종종 단결정 박막을 형성합니다. 과도한 기체 부산물은 챔버 밖으로 배출됩니다.
온도와 압력의 결정적인 역할
정밀한 환경 제어 없이는 고품질 SiC 박막을 얻는 것은 불가능합니다. 온도는 화학 반응이 일어나기 위해 필요한 활성화 에너지를 제공합니다.
종종 진공 또는 거의 진공 상태로 유지되는 압력 역시 중요합니다. 이는 환경의 순도를 보장하고 원치 않는 반응을 방지하며 반응성 가스가 기판 표면으로 균일하게 흐르도록 제어하는 데 도움이 됩니다.
SiC가 CVD에 적합한 주된 이유
CVD는 많은 재료에 사용되지만, 탄화규소와의 결합은 전력 전자 및 기타 까다로운 분야에서 혁신을 주도하고 있습니다.
첨단 반도체 생성
기존 실리콘은 고전력, 고주파 및 고온 응용 분야에서 어려움을 겪습니다. SiC는 광대역 갭 반도체로, 파괴되기 전에 훨씬 더 높은 전압과 온도를 견딜 수 있음을 의미합니다.
CVD는 MOSFET 및 쇼트키 다이오드와 같은 견고하고 효율적인 전력 장치를 제조하는 데 필요한 초고순도, 결함 없는 SiC 에피택셜 층을 성장시키는 최고의 방법입니다.
우수한 결정 품질 보장
반도체 장치의 성능은 결정 격자의 완벽성과 직접적으로 연결됩니다. CVD가 가능하게 하는 느리고 제어된 층별 성장은 이러한 완벽성을 만드는 데 필수적입니다.
이러한 수준의 정밀도는 전하를 가두어 최종 장치의 전자 성능을 저하시킬 수 있는 결함을 최소화합니다. 이것이 바로 이 공정이 숙달되기 위해 높은 수준의 기술적 숙련도를 요구하는 이유입니다.
보호 코팅 분야의 응용
전자 분야 외에도 SiC는 매우 단단하고, 화학적으로 비활성이며, 내마모성이 뛰어납니다. CVD를 사용하여 절삭 공구, 베어링 또는 펌프 씰과 같은 산업 부품에 얇지만 내구성이 강한 SiC 층을 도포하여 작동 수명을 극적으로 연장할 수 있습니다.
상충 관계 및 과제 이해
SiC CVD는 강력하지만 간단하거나 저렴한 공정은 아닙니다. 상당한 엔지니어링 및 운영상의 과제를 안고 있습니다.
높은 에너지 및 장비 비용
고품질 SiC 결정을 성장시키는 데 필요한 극도로 높은 온도는 이 공정이 에너지 집약적임을 의미합니다. 반응기 자체는 이러한 가혹한 조건을 견딜 수 있는 특수 재료로 제작되어야 하므로 장비가 복잡하고 비싸집니다.
복잡한 공정 제어
성공은 세심한 제어에 달려 있습니다. 온도, 압력 또는 가스 유량의 작은 변동이라도 결정 구조에 결함을 유발하여 최종 웨이퍼를 사용할 수 없게 만들 수 있습니다. 대형 기판 전체에 걸쳐 균일성을 유지하는 것은 주요 엔지니어링 장애물입니다.
위험한 전구체 물질
실란과 같은 공정에 사용되는 전구체 가스는 매우 인화성이 높고 독성이 있을 수 있습니다. 이러한 물질을 안전하게 취급, 보관 및 공급하려면 엄격한 안전 프로토콜과 특수 인프라가 필요합니다.
프로젝트에 적용하는 방법
SiC CVD를 사용할지 또는 지정할지 여부는 최종 제품의 성능 요구 사항에 전적으로 달려 있습니다.
- 주요 초점이 고성능 전력 전자 장치인 경우: CVD는 SiC MOSFET, 다이오드 및 기타 전력 스위칭 장치에 필요한 활성 에피택셜 층을 성장시키는 데 필수적이고 필수적인 공정입니다.
- 주요 초점이 벌크 SiC 웨이퍼(기판) 생산인 경우: 물리적 기상 수송(PVT)이라는 관련 고온 공정이 초기 벌크 결정 잉곳을 만드는 데 일반적으로 사용되지만, CVD는 슬라이스된 웨이퍼 위에 중요한 장치 층을 성장시키는 데 사용됩니다.
- 주요 초점이 극도로 단단하고 내마모성 코팅을 만드는 것인 경우: CVD는 가혹한 기계적 또는 화학적 환경에서 작동하는 부품에 얇고 균일하며 접착력이 강한 SiC 필름을 증착하는 데 탁월한 선택입니다.
궁극적으로 SiC CVD는 까다로운 실제 응용 분야에서 탄화규소의 우수한 특성을 활용할 수 있게 하는 핵심 기술입니다.
요약표:
| 측면 | 주요 세부 정보 |
|---|---|
| 공정 유형 | 화학 기상 증착법 (CVD) |
| 재료 | 탄화규소 (SiC) |
| 주요 특징 | 원자 단위의 고순도 결정질 박막 성장 |
| 주요 용도 | 반도체 에피택셜 층 및 보호 코팅 |
| 주요 과제 | 고온 공정 제어 및 높은 비용 |
연구실 워크플로우에 고성능 재료를 통합할 준비가 되셨습니까? KINTEK은 SiC CVD와 같은 최첨단 공정에 필요한 고급 실험실 장비 및 소모품 공급을 전문으로 합니다. 차세대 반도체를 개발하든 산업 부품을 위한 내구성 있는 코팅이 필요하든 당사의 전문 지식은 귀하의 혁신을 지원합니다. 오늘 저희 전문가에게 문의하여 우수한 결과를 달성하는 데 어떻게 도움을 드릴 수 있는지 논의해 보세요.

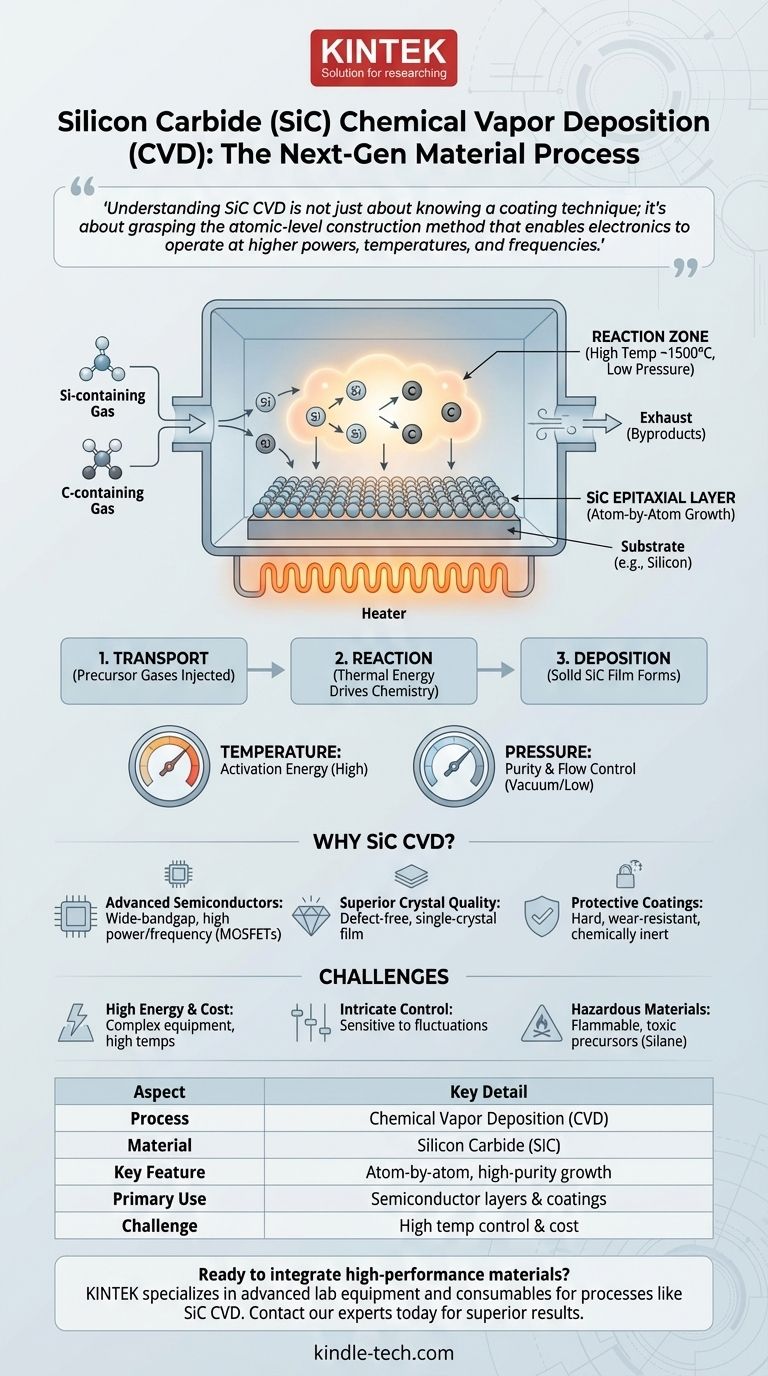

시각적 가이드
