SEM 시료 준비를 위한 스퍼터 코팅이란 무엇인가요? 선명하고 안정적인 이미지를 위한 전하 제거

주사 전자 현미경에서, 스퍼터 코팅은 비전도성 시료를 위한 기본적인 시료 준비 기술입니다. 이는 금이나 백금과 같은 전도성 금속의 초박막 층을 시료 표면에 증착시키는 것을 포함합니다. 일반적으로 두께가 5-10나노미터에 불과한 이 코팅은 시료가 전자빔에 의해 스캔될 때 전기 전하가 축적되는 것을 방지하며, 이는 낮은 이미지 품질과 아티팩트의 주요 원인입니다.

스퍼터 코팅은 비전도성 재료에서 "시료 전하"라는 중요한 문제를 해결합니다. 이미지 품질과 안정성을 극적으로 향상시키지만, 이는 금속 필름 아래에 시료의 실제 원소 조성을 숨기는 의도적인 절충안입니다.

핵심 문제: 비전도성 시료가 SEM에서 실패하는 이유

스퍼터 코팅의 가치를 이해하려면 먼저 스퍼터 코팅이 해결하는 문제를 이해해야 합니다. 주사 전자 현미경(SEM)은 시료에 집중된 전자빔을 쏘는 방식으로 작동합니다.

시료 전하란 무엇인가요?

전자빔이 전도성 물질에 닿으면, 과도한 전기 전하는 접지로 무해하게 전도됩니다.

그러나 비전도성 또는 전도성이 낮은 시료(예: 고분자, 세라믹 또는 생물학적 시료)에서는 이 전자들이 갈 곳이 없습니다. 전자들은 표면 위 또는 근처에 축적되어 음전하를 형성합니다. 이 현상을 시료 전하라고 합니다.

전하의 결과

시료 전하는 이미지 품질에 매우 파괴적입니다. 이미지 왜곡, 특정 영역의 비정상적인 밝기, 초점을 맞추려고 할 때 이미지의 불규칙한 이동 또는 표류 등 다양한 심각한 아티팩트를 유발할 수 있습니다. 본질적으로 축적된 전하는 입사 전자빔을 편향시키고 검출기가 깨끗한 신호를 수집하는 능력을 방해합니다.

스퍼터 코팅이 문제를 해결하는 방법

얇고 전도성 있는 코팅을 적용하면 전기 전하가 소산될 경로를 제공하여, 전자빔의 관점에서 비전도성 시료를 전도성 시료로 효과적으로 바꿉니다.

전하 축적 제거

이것이 주요 이점입니다. 전도성 층은 SEM 시료 홀더(접지되어 있음)에 연결되어 과도한 전자들이 표면에서 멀리 흐를 수 있는 경로를 만듭니다. 이는 이미징 프로세스를 안정화하고 전하로 인한 왜곡을 제거합니다.

신호 방출 향상

고품질 SEM 이미지는 대부분 2차 전자—시료 표면 원자에서 방출되는 저에너지 전자—를 사용하여 형성됩니다. 금과 같이 코팅에 사용되는 중금속은 2차 전자를 방출하는 데 매우 효율적입니다. 이는 신호 대 잡음비를 높여 더 선명하고 상세한 이미지를 만듭니다.

시료 보호

전자빔은 시료에 상당한 양의 에너지를 증착시키며, 이는 특히 섬세한 생물학적 또는 고분자 재료에 손상을 줄 수 있습니다. 금속 코팅은 열전도율을 높여 열을 분산시키고 국부적인 손상을 방지하는 데 도움이 됩니다. 또한 물리적 장벽 역할도 합니다.

가장자리 해상도 개선

1차 전자빔이 저밀도 시료 깊숙이 침투하는 것을 방지함으로써, 코팅은 신호가 가장 표면에서만 생성되도록 보장합니다. 이러한 상호작용 부피의 제한은 더 선명해 보이는 특징과 더 나은 가장자리 해상도로 이어집니다.

절충점 및 한계 이해

스퍼터 코팅은 강력한 도구이지만 완벽한 해결책은 아닙니다. 숙련된 사용자는 내재된 절충점을 인지해야 합니다.

조성 정보 손실

가장 큰 단점은 실제 시료 표면을 이미징하는 것이 아니라는 점입니다. 금속 코팅을 이미징하는 것입니다. 이는 모든 원자 번호 대비를 잃게 되며, 검출기가 주로 코팅 재료를 보게 되므로 원래 표면에 대한 정확한 원소 분석(예: EDS/EDX)을 수행할 수 없음을 의미합니다.

표면 아티팩트 발생 가능성

목표는 균일한 코팅이지만, 부적절한 기술은 아티팩트를 유발할 수 있습니다. 코팅이 너무 두꺼우면 매우 미세한 표면 세부 사항을 가리고 시료의 실제 지형을 변경할 수 있습니다.

추가된 공정 복잡성

스퍼터 코팅은 시간과 신중한 최적화가 필요한 추가 단계입니다. 진공 수준, 가스 압력, 전류 및 코팅 시간과 같은 매개변수를 제어하여 시료를 손상시키거나 너무 두꺼운 층을 만들지 않고 좋은 결과를 얻어야 합니다.

목표에 맞는 올바른 선택

시료를 코팅할지 여부는 추출해야 하는 정보에 전적으로 달려 있습니다.

• 고해상도 표면 지형에 주로 초점을 맞춘다면: 스퍼터 코팅은 비전도성 시료에 대해 거의 항상 올바른 선택입니다. 표면 특징의 안정적이고 선명한 이미지를 얻는 가장 신뢰할 수 있는 방법입니다.
• 원소 조성(EDS/EDX)에 주로 초점을 맞춘다면: 표준 금속 스퍼터 코터를 사용하지 마십시오. 이는 결과를 완전히 무효화할 것입니다. 저진공 SEM(사용 가능한 경우)을 사용하거나 간섭이 적은 전도성 탄소 코팅을 적용하는 것을 고려하십시오.
• 섬세하고 빔에 민감한 시료 이미징에 주로 초점을 맞춘다면: 스퍼터 코팅은 열 손상으로부터 중요한 보호 기능을 제공하며 강력히 권장됩니다.

궁극적으로 효과적인 SEM 작업은 특정 과학적 질문에 답하기 위해 올바른 준비 기술을 선택하는 것에 달려 있습니다.

요약 표:

목적	주요 이점	일반적인 코팅 재료
전하 제거	이미지 왜곡 및 표류 방지	금, 백금
신호 향상	2차 전자 방출 증폭	금, 금/팔라듐
시료 보호	열 분산, 빔 손상 방지	백금, 이리듐
해상도 개선	선명한 가장자리를 위해 신호를 표면에 제한	크롬 (고해상도용)

올바른 시료 준비로 완벽한 SEM 이미징을 달성하세요.

스퍼터 코팅은 비전도성 재료에서 선명하고 안정적인 이미지를 얻는 데 필수적입니다. 아티팩트를 피하고 시료를 보호하기 위해서는 올바른 장비와 매개변수를 선택하는 것이 중요합니다.

KINTEK은 모든 실험실 요구 사항을 위한 고품질 실험실 장비 및 소모품을 전문으로 합니다. 당사의 전문가들은 SEM 분석 성공을 보장하기 위해 이상적인 스퍼터 코터 및 액세서리를 선택하는 데 도움을 드릴 수 있습니다.

신뢰할 수 있는 고성능 솔루션으로 귀하의 연구를 지원할 수 있는 방법에 대해 귀하의 특정 응용 분야를 논의하려면 오늘 저희에게 연락하십시오.

#문의양식

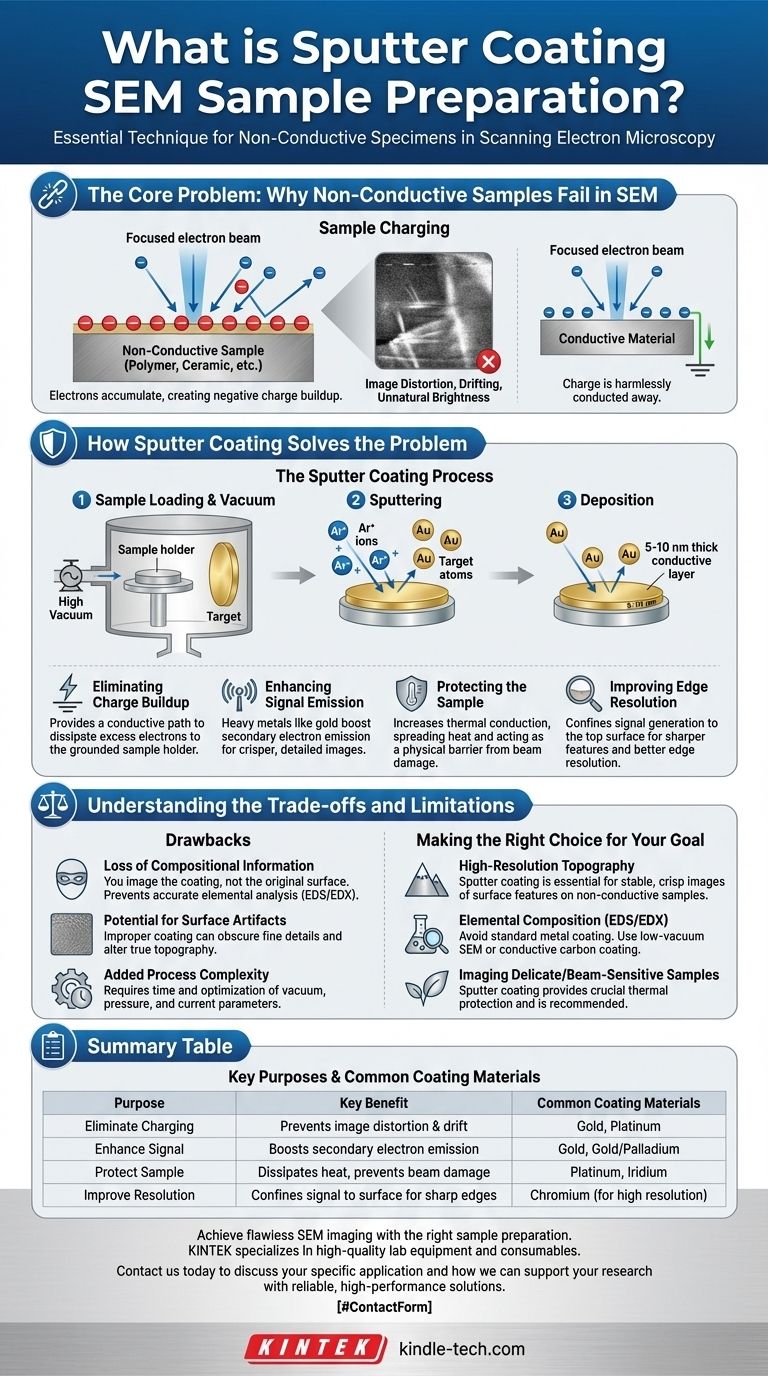

시각적 가이드
