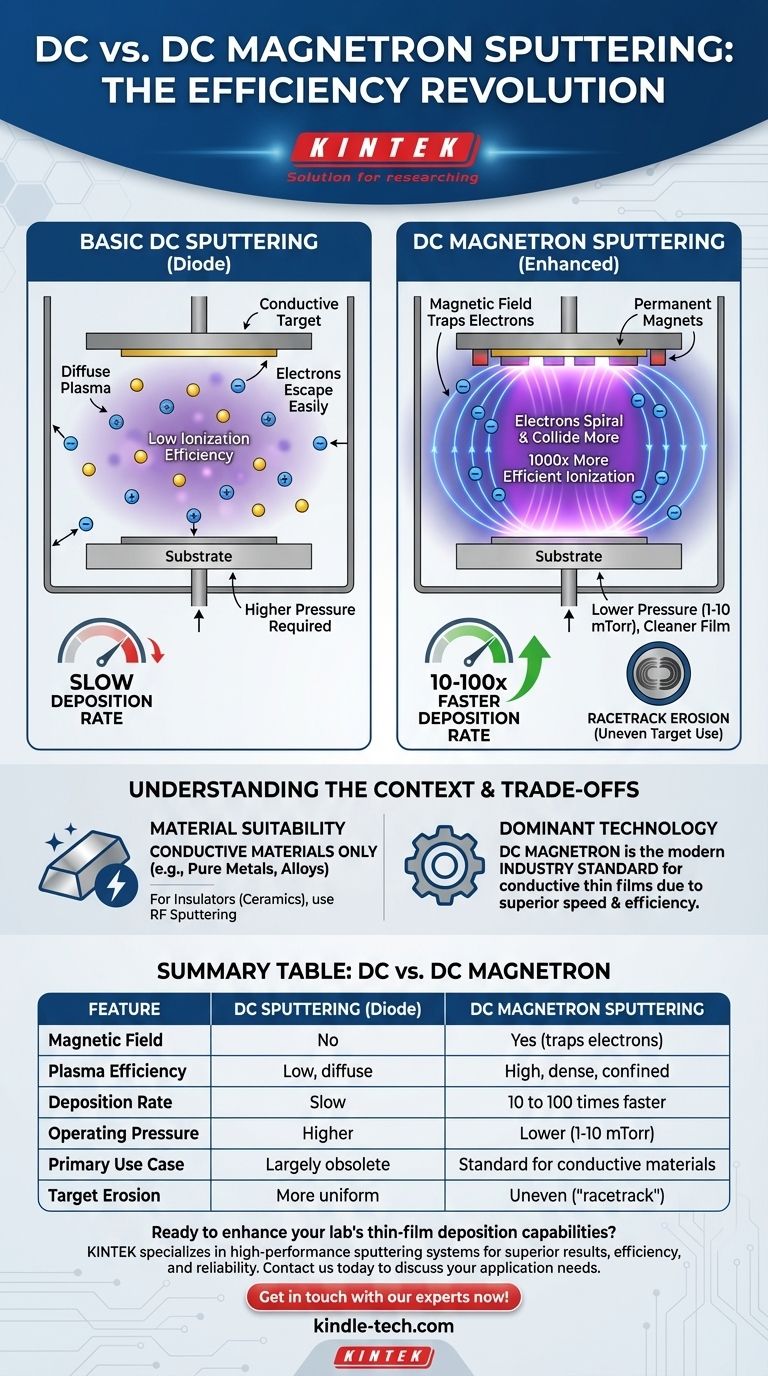

근본적인 차이점은 DC 마그네트론 스퍼터링에서 타겟 재료 바로 뒤에 강력한 자기장이 추가된다는 것입니다. 두 방법 모두 DC 전압을 사용하여 플라즈마를 생성하고 타겟을 스퍼터링하지만, 마그네트론의 자기장은 타겟 표면 근처에 전자를 가둡니다. 이러한 구속은 플라즈마의 효율성을 극적으로 증가시켜 증착 속도를 현저히 높입니다.
핵심적으로 DC 마그네트론 스퍼터링은 근본적으로 다른 공정이 아니라 기본적인 DC 스퍼터링의 중요한 개선입니다. 자석의 사용은 원래 방법의 주요 비효율성을 해결하여 전도성 박막 증착을 위한 현대적인 표준이 되었습니다.
기초: 기본적인 DC 스퍼터링의 작동 방식
종종 DC 다이오드 스퍼터링이라고 불리는 원래 방법은 이 기술의 가장 간단한 형태입니다. 마그네트론 개선이 왜 개발되었는지 이해하려면 그 한계를 아는 것이 중요합니다.
핵심 공정
진공 챔버에 불활성 가스(일반적으로 아르곤)를 채운 후 두 전극 사이에 높은 DC 전압을 인가합니다. 타겟 재료(코팅 소스)는 음극 역할을 하며, 기판(코팅될 물체)은 양극 위에 놓입니다. 전압은 가스를 플라즈마로 점화시켜 양전하를 띤 아르곤 이온을 생성하고, 이 이온은 음전하를 띤 타겟으로 가속되어 원자를 튀겨내고, 이 원자들이 기판 위에 증착됩니다.
주요 한계: 비효율성
이 기본적인 설정에서는 플라즈마가 확산되고 비효율적입니다. 공정에서 생성된 자유 전자는 아르곤 원자와 충돌하지 않고 직접 양극이나 챔버 벽으로 이동할 수 있습니다. 이로 인해 플라즈마 밀도가 낮아져 자체적으로 유지하기 위해 더 높은 가스 압력이 필요하며, 이는 결국 느린 증착 속도와 기판의 원치 않는 가열로 이어집니다.
개선: 마그네트론 도입
DC 마그네트론 스퍼터링은 타겟 음극 뒤에 영구 자석 어셈블리를 추가하여 다이오드 방법의 핵심 비효율성을 해결합니다.
자기장의 역할
이 자기장은 타겟 표면 바로 앞에서 자유 전자를 나선형 경로로 가두는 방식으로 투사됩니다. 이 전자들은 탈출하는 대신 플라즈마 내에서 훨씬 더 긴 거리를 이동해야 합니다.
결과: 이온화 증가
갇힌 전자의 확장된 경로는 중성 아르곤 원자와 충돌하여 이온화할 확률을 크게 높입니다. 이 과정은 기본적인 DC 스퍼터링보다 수천 배 더 효율적으로 이온을 생성합니다.
성능에 미치는 영향
이러한 초고효율 이온화는 타겟 바로 앞 영역에 매우 밀도가 높고 강렬한 플라즈마를 생성합니다. 이 밀도 높은 이온 구름은 타겟을 훨씬 더 강하게 충격하여 기본 DC 스퍼터링보다 10~100배 더 높은 스퍼터링 속도를 초래합니다. 이를 통해 공정을 더 낮은 압력과 전압에서 실행할 수 있습니다.
장단점 및 맥락 이해
DC 마그네트론 스퍼터링이 지배적인 기술이지만, 그 특성과 스퍼터링 기술의 더 넓은 범위에서 어디에 속하는지 이해하는 것이 중요합니다.
증착 속도 및 효율성
이것이 가장 중요한 장점입니다. DC 마그네트론 스퍼터링은 월등히 우수한 속도와 효율성 때문에 거의 모든 산업 및 연구 응용 분야에서 기본 DC 다이오드 스퍼터링을 대체했습니다.
시스템 압력 및 전압
자기장이 플라즈마를 자가 유지시키기 때문에 마그네트론 시스템은 훨씬 낮은 가스 압력(일반적으로 1-10mTorr)에서 작동할 수 있습니다. 이는 더 깨끗한 증착 환경과 가스 혼입이 적은 고품질 박막을 만듭니다. 또한 더 낮은 전압(1000V 미만)에서 작동하지만 더 높은 전류를 사용합니다.
타겟 "경주로" 침식
주목할 만한 단점은 갇힌 플라즈마가 타겟 재료의 불균일한 침식을 유발한다는 것입니다. 가장 강렬한 플라즈마 충격 영역은 종종 "경주로(racetrack)"라고 불리는 뚜렷한 홈을 형성하여 타겟 재료의 사용 가능한 부분을 제한합니다.
재료 유형에 대한 참고 사항
DC 및 DC 마그네트론 스퍼터링 모두 순수 금속과 같은 전도성 타겟 재료에만 효과적입니다. 세라믹과 같은 비전도성(절연 또는 유전체) 재료를 사용하는 경우, 타겟을 때리는 양이온이 양전하를 축적하여 결국 전압을 중화시키고 공정을 중단시킵니다. 이러한 재료에는 고주파(RF) 스퍼터링이 필요합니다.
귀하의 공정에 적합한 선택
스퍼터링 기술의 선택은 증착하려는 재료에 거의 전적으로 좌우됩니다.
- 전도성 박막(예: 금속, 합금) 증착이 주요 목표인 경우: DC 마그네트론 스퍼터링은 높은 속도, 효율성 및 비용 효율성으로 인해 현대 산업 표준입니다.
- 절연 박막(예: 산화물, 질화물, 세라믹) 증착이 주요 목표인 경우: RF 스퍼터링을 사용해야 하며, 이는 동일한 효율성 이점을 위해 거의 항상 마그네트론 어레이로 강화됩니다(RF 마그네트론 스퍼터링이 됨).
- 레거시 시스템 또는 고도로 특화된 설정으로 작업하는 경우: 기본적인 DC 다이오드 스퍼터링을 접할 수 있지만, 낮은 증착 속도로 인해 실제 응용 분야에서는 거의 완전히 대체되었습니다.
궁극적으로 마그네트론은 스퍼터링을 느린 실험실 기술에서 높은 처리량의 산업 제조 공정으로 변화시킨 핵심 혁신입니다.
요약 표:
| 특징 | DC 스퍼터링 (다이오드) | DC 마그네트론 스퍼터링 |
|---|---|---|
| 자기장 | 없음 | 있음 (전자를 가둠) |
| 플라즈마 효율성 | 낮고 확산됨 | 높고 밀도가 높으며 구속됨 |
| 증착 속도 | 느림 | 10~100배 빠름 |
| 작동 압력 | 높음 | 낮음 (1-10mTorr) |
| 주요 사용 사례 | 대부분 구식 | 전도성 재료의 표준 |
| 타겟 침식 | 더 균일함 | 불균일함 ('경주로' 침식) |
