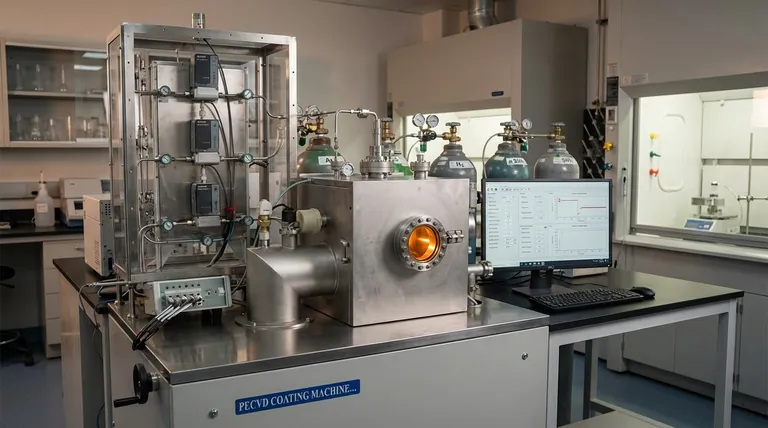

화학 기상 증착(CVD)은 통제된 환경에서 화학 반응을 통해 기판에 고품질의 얇은 고체 필름을 증착하는 데 사용되는 공정입니다.이 원리는 기체 또는 액체 전구체를 반응 챔버에 도입하여 고온, 플라즈마 또는 기타 에너지원에서 분해하거나 반응시키는 것입니다.생성된 원자 또는 분자는 기판 표면에 결합하여 균일하고 조밀한 층을 형성합니다.부산물은 가스 흐름 또는 진공 시스템을 통해 제거됩니다.CVD는 정밀한 고성능 재료를 생산할 수 있기 때문에 반도체, 코팅 및 재료 과학과 같은 산업에서 널리 사용됩니다.
핵심 포인트 설명:
-
전구체 소개:
- 원하는 필름 요소를 포함하는 기체 또는 액체 반응물을 반응 챔버에 도입합니다.
- 이러한 전구체는 휘발성이 있는 경우가 많으며 증기 상태로 쉽게 운반할 수 있습니다.
- 예시:실리콘 증착용 사염화규소(SiCl₄).
-
화학 반응:
- 전구체는 기질 표면에서 분해 또는 화학 반응을 거칩니다.
- 이러한 반응은 열, 플라즈마, 레이저 조사 또는 광화학 공정과 같은 에너지원에 의해 주도됩니다.
- 예시:SiCl₄ + 2H₂ → Si + 4HCl(실리콘 증착).
-
증착 메커니즘:
- 분해되거나 반응한 원자 또는 분자가 기질에 결합하여 얇고 균일한 층을 형성합니다.
- 이 공정은 순도와 균일성을 보장하기 위해 진공 또는 제어된 분위기에서 이루어집니다.
- 예시:반도체 애플리케이션용 웨이퍼에 실리콘 필름 형성.
-
에너지 소스:
- 열 CVD:고온을 사용하여 반응을 유도합니다.
- 플라즈마 강화 CVD(PECVD):플라즈마를 사용하여 반응 온도를 낮춥니다.
- 레이저 또는 광화학 CVD:빛 에너지를 사용하여 반응을 유도합니다.
- 예시:저온에서 질화규소 증착을 위한 PECVD.
-
부산물 제거:
- 반응 중에 휘발성 부산물이 형성되어 챔버에서 제거됩니다.
- 이러한 부산물을 배출하기 위해 가스 흐름 또는 진공 펌프가 사용됩니다.
- 예시:실리콘 증착에서 염화칼륨 가스 제거.
-
응용 분야:
- 반도체 제조:실리콘, 이산화규소 및 기타 물질의 증착.
- 보호 코팅:내마모성 또는 부식 방지 층의 증착.
- 첨단 소재:그래핀, 탄소 나노튜브 및 기타 나노 소재의 생산.
- 예시:절삭 공구용 CVD 다이아몬드 코팅.
-
CVD의 장점:
- 두께와 구성을 정밀하게 제어할 수 있는 고품질의 균일한 필름.
- 금속, 세라믹, 폴리머 등 다양한 재료를 증착할 수 있습니다.
- 복잡한 형상 및 대면적 기판에 적합합니다.
- 예시:예: 마이크로일렉트로닉스의 복잡한 패턴 제작을 위한 CVD.
-
도전 과제 및 고려 사항:
- 높은 온도와 에너지 요구 사항으로 인해 기질 선택이 제한될 수 있습니다.
- 전구체 독성 및 부산물 취급에는 신중한 안전 조치가 필요합니다.
- 증착 속도, 필름 품질, 비용의 균형을 맞추려면 공정 최적화가 필요합니다.
- 예시:예: 반도체 제조에서 실란(SiH₄)과 같은 전구체의 독성 관리.
장비 및 소모품 구매자는 이러한 핵심 사항을 이해함으로써 특정 응용 분야에 맞는 CVD 시스템, 전구체 및 관련 재료를 더 잘 평가하여 최적의 성능과 비용 효율성을 보장할 수 있습니다.
요약 표:
| 주요 측면 | 세부 정보 |
|---|---|
| 프로세스 | 화학 반응을 통해 얇고 고품질의 고체 필름을 증착합니다. |
| 전구체 | 반응 챔버에 도입되는 기체 또는 액체 반응물입니다. |
| 에너지 소스 | 열, 플라즈마, 레이저 또는 광화학 공정이 반응을 주도합니다. |
| 응용 분야 | 반도체, 보호 코팅, 그래핀과 같은 첨단 소재. |
| 장점 | 고품질의 균일한 필름, 넓은 소재 범위, 복잡한 형상. |
| 도전 과제 | 고온, 전구체 독성 및 공정 최적화가 필요합니다. |
