화학 기상 증착 과정은 무엇입니까? 고품질 박막 생산 가이드

화학 기상 증착(CVD)은 증기상에서의 화학 반응을 통해 기판 위에 박막을 증착하는 데 사용되는 정교한 공정입니다.이 공정에는 기체 반응물을 기판 표면으로 운반하고, 표면에서 이러한 종의 흡착 및 반응, 박막의 후속 형성 및 성장을 포함한 몇 가지 주요 단계가 포함됩니다.이 공정은 원하는 필름의 특성과 용도에 따라 열, 에어로졸 보조 또는 플라즈마 기반 기술과 같은 다양한 방법을 사용하여 맞춤화할 수 있습니다.CVD는 고품질의 균일한 필름을 생산할 수 있기 때문에 반도체 제조, 코팅, 나노 기술 등의 산업에서 널리 사용됩니다.

핵심 사항을 설명합니다:

화학 기상 증착 과정은 무엇입니까? 고품질 박막 생산 가이드

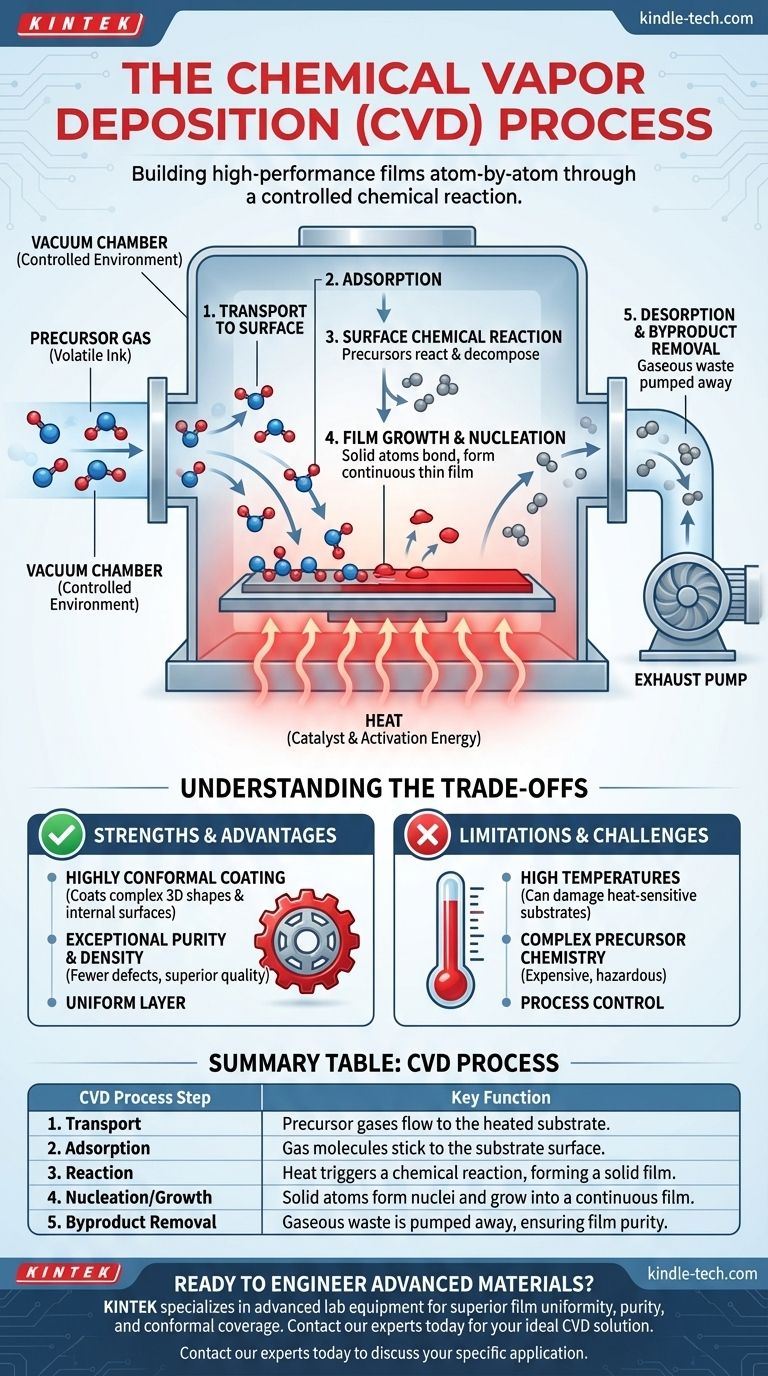

  1. 반응하는 기체 종의 수송:

    • CVD 공정의 첫 번째 단계는 기체 반응물을 기판 표면으로 전달하는 것입니다.이는 일반적으로 제어된 조건에서 반응 챔버를 통해 전구체 가스를 흐르게 하여 이루어집니다.가스는 불활성 운반 가스에 의해 운반되어 기판에 고르게 분포되고 효율적으로 전달되는 경우가 많습니다.
  2. 표면 흡착:

    • 기체 종은 기질에 도달하면 기질 표면에 흡착합니다.흡착은 후속 화학 반응을 위한 반응물의 가용성을 결정하기 때문에 매우 중요한 단계입니다.흡착 과정은 온도, 압력, 기질 표면의 특성 등의 요인에 의해 영향을 받을 수 있습니다.
  3. 표면 촉매 반응:

    • 흡착 후 반응물은 기판 표면에서 화학 반응을 일으킵니다.이러한 반응은 종종 표면 자체 또는 추가 촉매의 존재에 의해 촉매됩니다.반응에는 사용되는 특정 CVD 방법에 따라 전구체 가스의 분해, 다른 반응물과의 결합 또는 환원/산화 공정이 포함될 수 있습니다.
  4. 성장 부위로의 표면 확산:

    • 그런 다음 반응한 종은 기판 표면을 가로질러 확산되어 적절한 성장 부위를 찾습니다.표면 확산은 원자나 분자가 성장하는 필름 구조에 기여할 수 있는 영역으로 이동할 수 있도록 하기 때문에 균일한 필름을 형성하는 데 필수적입니다.
  5. 핵 형성 및 필름 성장:

    • 핵 형성은 확산 종들이 응집하여 기판 표면에 작은 클러스터 또는 핵을 형성할 때 발생합니다.이러한 핵은 박막의 성장을 위한 기초 역할을 합니다.더 많은 원자 또는 분자가 증착됨에 따라 핵이 성장하고 결국에는 합쳐져 연속적인 필름을 형성합니다.
  6. 반응 생성물의 탈착:

    • 필름 성장 과정에서 가스 부산물이 생성되는 경우가 많습니다.이러한 부산물은 오염을 방지하고 증착된 필름의 순도를 보장하기 위해 기판 표면에서 탈착되어 반응 영역에서 멀리 옮겨져야 합니다.이러한 부산물을 효율적으로 제거하는 것은 필름의 품질을 유지하는 데 매우 중요합니다.
  7. CVD 방법의 종류:

    • 열 CVD:이 방법은 열을 사용하여 필름 증착에 필요한 화학 반응을 유도합니다.기판은 일반적으로 섭씨 250~350도 범위의 고온으로 가열되어 전구체 가스의 분해를 촉진합니다.
    • 에어로졸 보조 CVD:이 방법에서는 전구체를 에어로졸 형태로 전달한 다음 기판으로 운반합니다.이 기술은 기존 방법으로는 기화하기 어려운 재료를 증착하는 데 유용합니다.
    • 플라즈마 강화 CVD(PECVD):이 방법은 플라즈마를 사용하여 화학 반응에 필요한 에너지를 제공하므로 열 CVD에 비해 더 낮은 온도에서 증착이 가능합니다.PECVD는 온도에 민감한 기판에 필름을 증착하는 데 특히 유용합니다.
  8. CVD의 응용 분야:

    • CVD는 반도체 산업에서 이산화규소, 질화규소 및 다양한 금속과 같은 재료의 박막 증착을 위해 광범위하게 사용됩니다.또한 공구, 광학 부품 및 보호층을 위한 코팅 생산에도 사용됩니다.또한 CVD는 나노 소재와 첨단 전자 기기의 제조에 중요한 역할을 합니다.

이러한 주요 단계와 방법을 이해하면 화학 기상 증착 공정의 다양성과 정밀성을 이해할 수 있으며, 현대 재료 과학 및 공학에서 없어서는 안 될 기술로 자리 잡았습니다.

요약 표:

단계 설명
1.기체 종의 운송 전구체 가스는 제어된 흐름을 통해 기판 표면으로 전달됩니다.
2.흡착 기체 종은 온도와 압력의 영향을 받아 기질 표면에 흡착합니다.
3.표면 촉매 반응 화학 반응은 표면에서 일어나며, 종종 기질에 의해 촉매 작용을 합니다.
4.표면 확산 반응한 종은 균일한 필름 형성을 위해 성장 부위로 확산됩니다.
5.핵 형성 및 필름 성장 핵이 형성되어 연속적인 박막으로 성장합니다.
6.부산물 탈착 필름 순도를 유지하기 위해 가스 부산물을 제거합니다.
7.CVD 방법 열 CVD, 에어로졸 보조 CVD 및 플라즈마 강화 CVD(PECVD)가 포함됩니다.
8.응용 분야 반도체, 코팅 및 나노 재료에 사용됩니다.
