화학 기상 증착(CVD) 공정은 무엇인가요? 고품질 박막 코팅을 위한 안내서


본질적으로 화학 기상 증착(CVD)은 휘발성 전구체 가스가 반응 챔버로 유입되어 가열된 기판 표면에서 분해 및 반응하는 공정입니다. 이 화학 반응의 결과로 기판 위에 고품질의 고체 박막이 증착되고, 기체 부산물은 제거됩니다.

화학 기상 증착은 단순한 코팅 방법이 아니라 표면에서 제어되는 화학 반응입니다. 이러한 화학적 특성이 가장 복잡한 형상 위에서도 매우 순수하고, 치밀하며, 균일한 박막을 생산할 수 있는 핵심 동력입니다.

핵심 메커니즘: 단계별 분석

CVD를 제대로 이해하려면 전구체 분자가 기체에서 고체 박막으로 이동하는 과정을 시각화하는 것이 유용합니다. 전체 공정은 신중하게 제어되는 일련의 물리적 및 화학적 현상에 달려 있습니다.

1단계: 전구체 공급

공정은 전구체(precursors)라고 불리는 하나 이상의 반응성 가스를 증착 챔버로 운반하는 것으로 시작됩니다. 이 전구체에는 최종 박막을 구성할 원소가 포함되어 있습니다.

2단계: 기판에의 흡착

챔버 내로 들어간 전구체 가스 분자는 코팅될 재료인 기판으로 이동합니다. 여기서 이들은 흡착(adsorption)이라는 과정을 통해 표면에 물리적으로 달라붙습니다.

3단계: 표면 화학 반응

이것이 CVD의 핵심입니다. 가열된 기판이 제공하는 에너지는 불균일계 화학 반응(heterogeneous chemical reaction)을 촉발합니다. 흡착된 전구체 분자는 표면에서 직접 분해되거나 서로 반응합니다.

4단계: 박막 핵 생성 및 성장

화학 반응으로 생성된 고체 생성물은 표면에 안정적인 클러스터를 형성하기 시작하는데, 이를 핵 생성(nucleation)이라고 합니다. 이 핵은 씨앗 역할을 하며, 더 많은 원자가 도착하여 결합함에 따라 성장하고 합쳐져 연속적인 고체 박막을 형성합니다.

5단계: 부산물 제거

화학 반응은 거의 항상 원하는 박막의 일부가 아닌 기체 부산물을 생성합니다. 이러한 폐기물은 표면에서 탈착(desorb)되고 연속적인 가스 흐름이나 진공 시스템에 의해 반응 챔버 밖으로 운반됩니다.

화학 기상 증착(CVD) 공정은 무엇인가요? 고품질 박막 코팅을 위한 안내서

CVD를 선택하는 이유? 주요 특징

CVD의 독특한 반응 기반 특성은 반도체부터 항공우주 산업에 이르기까지 다양한 산업에서 중요한 공정으로 만드는 몇 가지 뚜렷한 이점을 제공합니다.

탁월한 다용성

CVD는 광범위한 재료를 증착하는 데 사용될 수 있습니다. 여기에는 금속, 실리콘과 같은 비금속, 그리고 탄화규소(silicon carbide)나 질화티타늄(titanium nitride)과 같은 복합 세라믹 또는 화합물 층이 포함됩니다.

우수한 순응성(Conformality)

전구체가 기체이기 때문에 복잡한 구조 내부와 주변으로 흐를 수 있습니다. 이는 CVD에 뛰어난 "감싸는" 특성을 부여하여, 단일 경로(line-of-sight) 방식이 어려움을 겪는 복잡한 3D 표면에 매우 균일한 박막을 증착할 수 있게 합니다.

극도로 높은 품질의 박막

CVD로 생산된 박막은 높은 순도와 치밀도로 알려져 있습니다. 또한 이 공정은 잔류 응력이 낮고 결정 구조가 좋은 코팅을 생성하는 경향이 있습니다.

정밀한 제어

온도, 압력, 가스 유량과 같은 증착 매개변수를 신중하게 조정함으로써 작업자는 최종 박막의 화학 조성, 결정 구조 및 결정립 크기를 정밀하게 제어할 수 있습니다.

상충 관계 이해하기

어떤 공정도 완벽하지 않습니다. 전통적인 CVD의 주요 한계는 그것을 효과적으로 만드는 단계, 즉 화학 반응과 직접적으로 연결되어 있습니다.

고온 요구 사항

대부분의 CVD 공정은 표면 반응이 일어나기 위해 필요한 활성화 에너지를 제공하기 위해 일반적으로 850°C에서 1100°C 사이의 매우 높은 온도를 요구합니다.

기판의 한계

이러한 높은 열 요구 사항은 CVD를 폴리머나 녹는점이 낮은 특정 금속과 같은 많은 기판 재료에는 사용할 수 없음을 의미합니다. 이러한 재료들은 공정에 의해 손상되거나 파괴될 수 있기 때문입니다.

현대적 해결책

이러한 한계를 극복하기 위해 플라즈마 강화 CVD(PECVD) 또는 레이저 보조 CVD와 같은 변형 기술이 개발되었습니다. 이러한 방법들은 플라즈마 또는 레이저 에너지를 사용하여 화학 반응을 구동함으로써 필요한 기판 온도를 크게 낮추고 적용 가능한 재료 범위를 넓힙니다.

목표에 맞는 올바른 선택하기

증착 기술을 선택하는 것은 전적으로 응용 분야의 요구 사항에 따라 달라집니다.

  • 복잡한 3D 형상을 균일하게 코팅하는 것이 주된 목표인 경우: CVD의 기체상 특성은 단일 경로 방식으로는 달성하기 어려운 뛰어난 순응성을 제공합니다.
  • 최고의 재료 순도와 치밀도를 달성하는 것이 주된 목표인 경우: CVD의 핵심인 화학 반응은 본질적으로 불순물이나 구조적 공극이 거의 없는 박막을 생성합니다.
  • 온도에 민감한 기판으로 작업하는 것이 주된 목표인 경우: 전통적인 고온 CVD는 부적합할 가능성이 높으며, PECVD와 같은 저온 변형 기술을 조사해야 합니다.

이 공정의 근본적인 화학적 특성을 이해하는 것이 고급 재료 제작을 위해 그 잠재력을 활용하는 첫 번째 단계입니다.

요약표:

CVD 공정 단계 주요 활동 결과
1. 전구체 공급 반응성 가스가 챔버로 유입됩니다. 반응을 위한 전구체가 준비됩니다.
2. 흡착 가스 분자가 가열된 기판 표면에 달라붙습니다. 전구체가 화학 반응 위치에 배치됩니다.
3. 표면 반응 열 에너지가 표면에서의 분해/반응을 촉발합니다. 기체 전구체로부터 고체 박막 재료가 생성됩니다.
4. 핵 생성 및 성장 고체 원자들이 클러스터를 형성하고 성장하며 합쳐집니다. 연속적인 고품질 박막이 형성됩니다.
5. 부산물 제거 기체 폐기물이 탈착되어 펌프로 배출됩니다. 기판 위에 순수한 박막 증착물이 남습니다.

귀하의 실험실을 위한 우수한 박막을 얻을 준비가 되셨습니까?

CVD의 제어된 화학 반응은 고급 R&D 및 제조에 필수적인 고순도, 고밀도, 균일한 코팅을 생산하는 열쇠입니다. KINTEK은 CVD 및 기타 증착 기술을 효과적으로 구현하는 데 필요한 정밀한 실험실 장비와 소모품을 제공하는 데 특화되어 있습니다.

귀하의 프로젝트 요구 사항에 대해 논의해 봅시다. 오늘 전문가에게 문의하여 특정 기판 및 재료 목표에 맞는 이상적인 솔루션을 찾아보십시오.

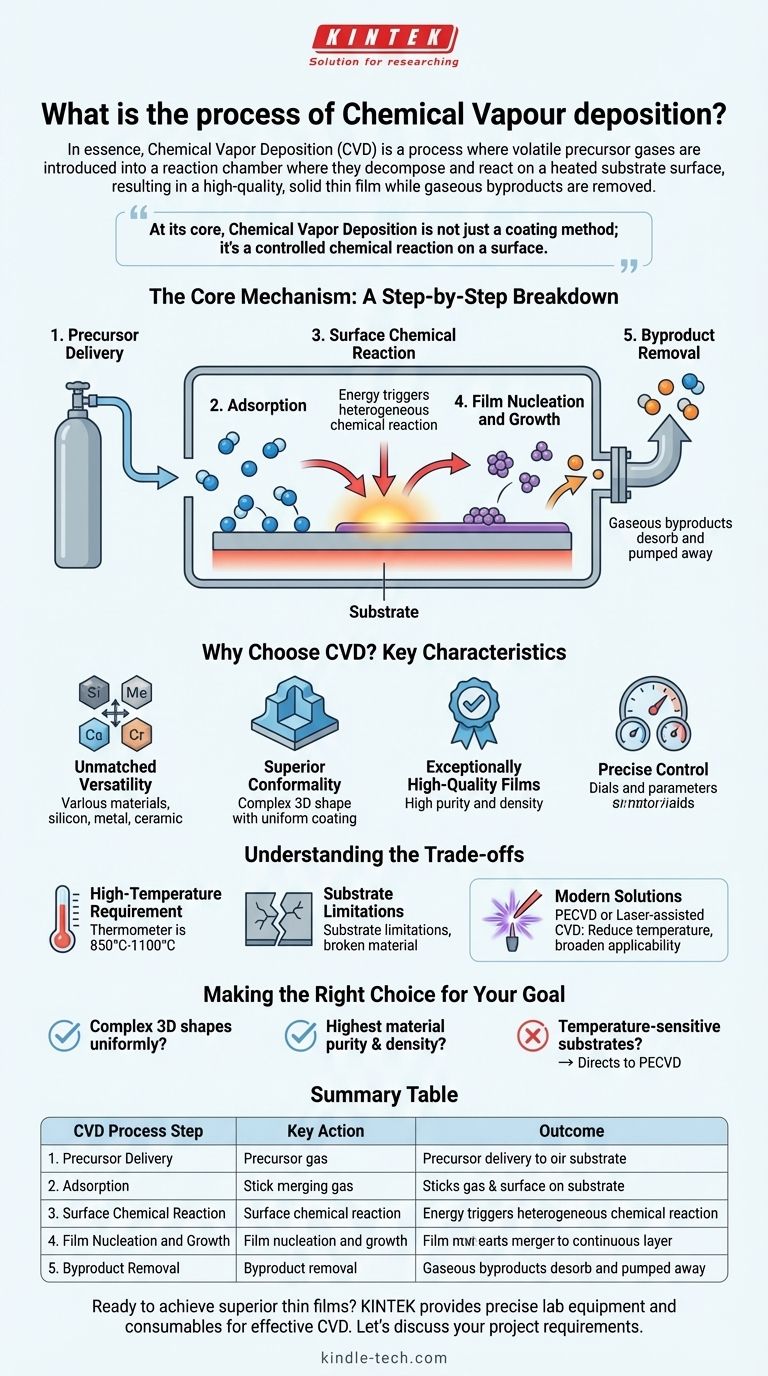

시각적 가이드
