본질적으로 전자빔 증착은 진공 챔버 내에서 집중된 고에너지 전자빔을 사용하여 소스 재료를 가열하는 물리적 기상 증착(PVD) 기술입니다. 이 강렬하고 집중된 가열은 재료를 증기로 변환시키고, 이 증기는 이동하여 더 차가운 기판 위에 응축되어 매우 순수하고 균일한 박막을 형성합니다.
핵심 원리는 운동 에너지를 열 에너지로 변환하는 것입니다. 전자빔을 정밀하게 제어함으로써 이 공정은 융점이 매우 높은 재료도 증발시킬 수 있어 다른 증착 방법에 비해 뛰어난 제어력과 순도를 제공합니다.
전자빔 증착 공정 분석
이 기술을 진정으로 이해하려면 기본 단계로 나누어 분석해야 합니다. 각 단계는 고품질 박막을 얻는 데 중요합니다.
1단계: 전자빔 생성
이 공정은 전자총에서 시작됩니다. 텅스텐 필라멘트에 전류가 흐르면 필라멘트가 매우 높은 온도로 가열됩니다.
이 극심한 열은 열전자 방출이라는 과정을 통해 필라멘트에서 전자를 방출하게 합니다.
2단계: 가속 및 집중
방출된 전자는 일반적으로 5~10킬로볼트(kV) 사이의 고전압에 의해 가속되어 상당한 운동 에너지를 얻습니다.
그런 다음 자기장을 사용하여 이 빠르게 움직이는 전자를 조밀하고 정밀한 빔으로 집중시켜 정확한 타겟팅을 가능하게 합니다.
3단계: 충격 및 에너지 전달
이 집중된 빔은 수냉식 구리 도가니 또는 용광로에 있는 소스 재료를 향해 발사됩니다.
충격 시 전자의 엄청난 운동 에너지는 즉시 열 에너지로 변환되어 재료의 온도가 급격하고 국부적으로 상승합니다.
4단계: 진공 증발
강렬한 열로 인해 소스 재료는 녹아서 증발하거나, 경우에 따라 고체에서 기체로 직접 승화됩니다.
이 전체 공정은 고진공 챔버 내에서 발생합니다. 진공은 증발된 재료와 간섭하거나 반응할 수 있는 공기 분자를 제거하기 때문에 매우 중요합니다.
5단계: 증착 및 박막 성장
증발된 재료는 소스에서 전략적으로 위에 배치된 기판을 향해 직선으로 이동합니다.
더 차가운 기판 표면에 도달하면 증기는 다시 고체 상태로 응축되어 점차 박막을 형성합니다. 이 박막의 두께는 일반적으로 5~250나노미터입니다.
장단점 및 주요 장점 이해
어떤 단일 기술도 모든 응용 분야에 완벽하지 않습니다. 정보에 입각한 결정을 내리려면 전자빔 증착의 장점과 한계를 이해하는 것이 필수적입니다.
장점: 고순도
전자빔이 소스 재료의 표면만 가열하기 때문에 수냉식 도가니는 차갑게 유지됩니다. 이는 도가니 재료가 녹아서 증기 흐름을 오염시키는 것을 방지하여 매우 높은 순도의 박막을 생성합니다.
장점: 고온 재료
에너지 전달 효율이 매우 높아서 전자빔 증착은 내화 금속 및 세라믹과 같이 융점이 매우 높은 재료도 증발시킬 수 있으며, 이는 더 간단한 열 증착 방법으로는 처리할 수 없습니다.
장점: 정밀 제어
증착 속도는 전자빔의 출력과 직접적인 관련이 있습니다. 이를 통해 수정 진동자 미세 저울(QCM)과 같은 모니터를 사용하여 실시간으로 공정을 미세 조정하여 매우 정밀한 박막 두께를 얻을 수 있습니다.
한계: 시야선 증착
증발된 재료는 소스에서 기판으로 직선으로 이동합니다. 이 "시야선" 특성은 평평한 표면을 코팅하는 데는 탁월하지만, 정교한 기판 조작 없이는 복잡한 3차원 형상을 균일하게 코팅하는 데 어려움을 겪을 수 있습니다.
고려 사항: 시스템 복잡성
전자빔 증착기는 고전압 전원 공급 장치, 전자총 및 자기 집중 시스템이 필요하기 때문에 더 간단한 열 증착 시스템보다 더 복잡하고 초기 투자가 더 많이 필요합니다.
목표에 맞는 올바른 선택
올바른 증착 방법을 선택하는 것은 재료, 순도 및 정밀도에 대한 특정 요구 사항에 전적으로 달려 있습니다.
- 탁월한 재료 순도와 내화 금속 또는 세라믹 증착에 중점을 둔다면: 전자빔 증착은 직접적이고 오염되지 않는 가열 방법으로 인해 탁월한 선택입니다.
- 첨단 광학 또는 전자 제품을 위한 정밀한 두께 제어에 중점을 둔다면: 증착 속도에 대한 정밀한 제어는 전자빔 증착을 복잡한 다층 구조를 만드는 데 이상적인 솔루션으로 만듭니다.
- 제한된 예산으로 간단한 재료 코팅에 중점을 둔다면: 표준 열 증착과 같은 덜 복잡한 방법이 더 적합하고 비용 효율적인 대안이 될 수 있습니다.
궁극적으로 전자빔 증착의 메커니즘을 이해하면 고성능 박막을 만들기 위한 이상적인 제조 공정을 선택할 수 있습니다.
요약표:
| 주요 특징 | 설명 |
|---|---|
| 공정 유형 | 물리적 기상 증착(PVD) |
| 열원 | 집중된 고에너지 전자빔 |
| 주요 장점 | 고순도; 내화 금속 및 세라믹 증착 가능 |
| 일반적인 박막 두께 | 5 - 250 나노미터 |
| 주요 한계 | 시야선 증착 (복잡한 3D 형상에 어려움) |
전자빔 증착으로 탁월한 박막 결과를 얻을 준비가 되셨습니까?
KINTEK은 모든 증착 요구 사항을 충족하는 고성능 실험실 장비 및 소모품을 전문적으로 제공합니다. 첨단 광학, 반도체 또는 특수 코팅을 개발하든, 당사의 전문 지식은 귀하의 연구에 필요한 순도와 정밀도를 보장합니다.
당사의 솔루션이 귀하의 실험실 역량을 어떻게 향상시킬 수 있는지 논의해 봅시다. 오늘 전문가에게 문의하여 맞춤형 상담을 받으세요!

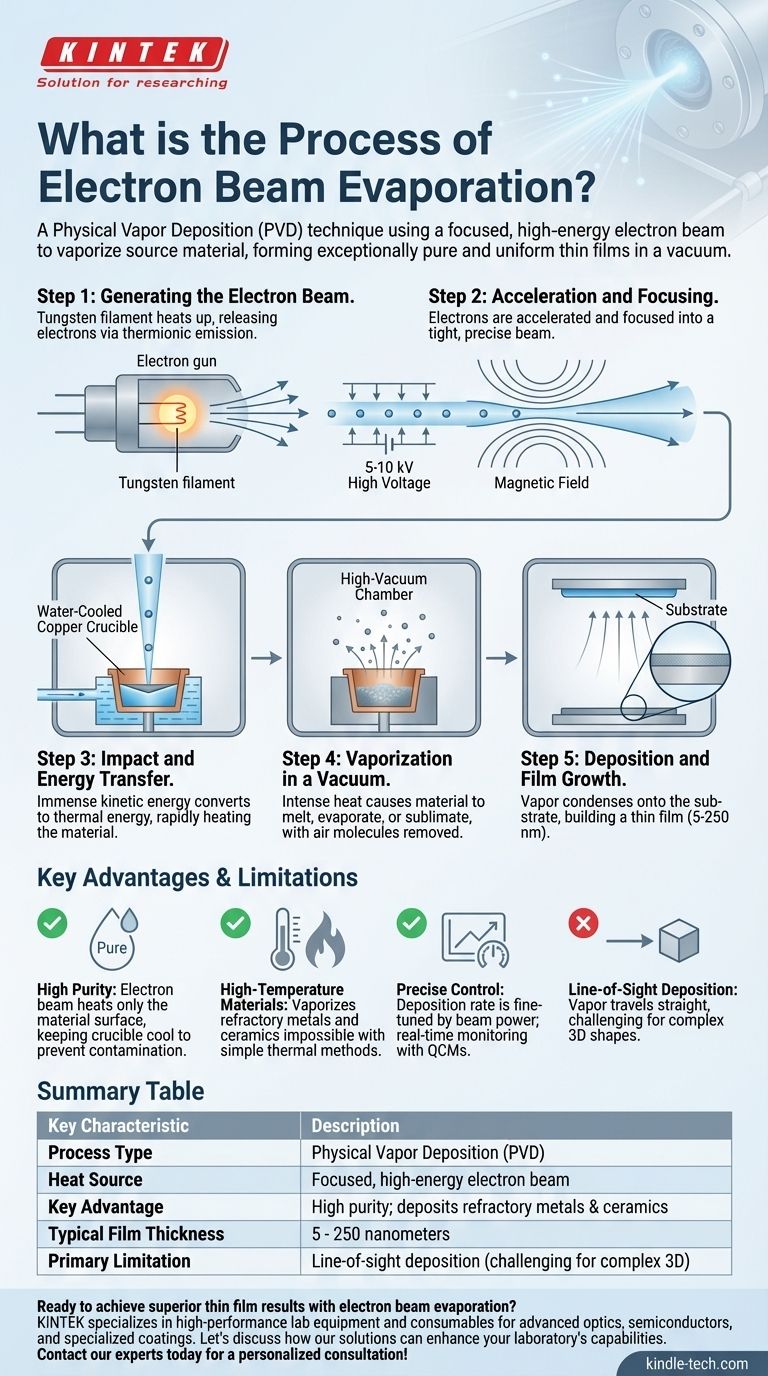

시각적 가이드
