본질적으로, 열 증착은 재료를 고진공 챔버에서 증기로 변할 때까지 가열하는 간단한 공정입니다. 이 증기는 챔버를 통해 이동하여 기판이라고 알려진 더 차가운 표면에 응축되어 극도로 얇고 고체인 막을 형성합니다. 이는 박막 산업에서 사용되는 가장 오래되고 기본적인 방법 중 하나입니다.
열 증착의 핵심 원리는 간단한 상 변화입니다: 원료 물질은 가열을 통해 고체에서 기체로 변환된 다음, 목표 표면에서 냉각 및 응축을 통해 다시 고체로 돌아갑니다. 이 전체 과정은 성공하기 위해 진공 상태에서 이루어져야 합니다.
핵심 메커니즘: 고체에서 박막으로
열 증착 공정은 막을 층별로 구축하기 위해 순차적으로 작동하는 세 가지 중요한 단계로 나눌 수 있습니다.
진공 환경 조성
전체 공정은 일반적으로 10⁻⁵ ~ 10⁻⁶ mbar 사이의 압력에서 고진공 상태의 밀폐된 챔버 내에서 이루어집니다.
이 진공은 우연한 것이 아니라 필수적입니다. 이는 증발된 물질과 충돌하여 원자를 산란시키고 최종 막을 오염시킬 수 있는 공기 및 기타 가스 분자를 제거합니다. 고진공은 긴 "평균 자유 경로"를 보장하여 원자가 방해 없이 소스에서 기판으로 직접 이동할 수 있도록 합니다.
원료 물질 가열
증착될 고체 물질은 종종 펠릿 또는 와이어 형태로 "보트" 또는 "도가니"라고 알려진 작은 용기에 놓입니다.
이 보트는 텅스텐과 같이 매우 높은 녹는점과 전기 저항을 가진 재료로 만들어집니다. 보트를 통해 높은 전류가 흐르면 저항으로 인해 빠르게 가열됩니다. 이 기술은 종종 저항 증착이라고 불립니다.
보트가 가열됨에 따라 원료 물질은 녹고 증발하여 챔버로 증기 흐름을 방출합니다.
증기 수송 및 응축
증발된 원자는 소스에서 기판을 향해 직선으로 이동하며, 기판은 그 위에 전략적으로 배치됩니다.
이러한 고에너지 원자가 더 차가운 기판 표면에 부딪히면 열 에너지를 빠르게 잃습니다. 이로 인해 원자는 고체 상태로 다시 응축되어 기판 표면에 얇고 균일한 막을 점진적으로 형성합니다.
이 방법이 널리 사용되는 이유
열 증착의 오랜 역사는 다양한 중요한 응용 분야에서 그 효과와 단순성을 입증합니다.
단순성과 비용 효율성
다른 증착 기술과 비교할 때 열 증착은 비교적 간단합니다. 이는 기본적인 열역학적 원리에 의존하는 물리 증착 (PVD) 방법입니다.
복잡한 화학 전구체나 반응성 가스가 필요하지 않아 장비 비용이 저렴하고 작동 및 유지 보수가 더 쉽습니다.
일반적인 재료 및 응용 분야
이 기술은 금속 및 특정 유기 화합물의 박막 증착에 매우 효과적입니다.
식품 포장용 알루미늄과 전자 제품용 금 또는 은과 같은 금속 층을 적용하는 데 자주 사용됩니다. 다른 주요 응용 분야로는 OLED 디스플레이 및 태양 전지의 금속 접합 층 생성, NASA 우주복 및 비상 담요에 사용되는 재료의 반사 코팅 생산 등이 있습니다.
장단점 이해하기
효과적이지만 열 증착이 모든 시나리오에 이상적인 솔루션은 아닙니다. 그 한계를 이해하는 것이 올바르게 사용하는 데 중요합니다.
재료 제한
이 공정은 가열 시 분해되지 않고 증발하는 재료로 제한됩니다. 고온에서 분해되는 화합물이나 열적으로 증발하기 어려운 극도로 높은 끓는점을 가진 재료(내화 금속)에는 적합하지 않습니다.
막 접착 및 밀도
열 증착에서 원자는 비교적 낮은 운동 에너지로 기판에 도달합니다. 이로 인해 때때로 스퍼터링과 같은 고에너지 공정으로 생성된 막보다 밀도가 낮고 기판에 대한 접착력이 떨어지는 막이 생성될 수 있습니다.
직선 증착
증기가 직선으로 이동하기 때문에 열 증착은 "직선 시야" 기술입니다. 언더컷이나 숨겨진 표면이 있는 복잡한 3차원 형상을 쉽게 코팅할 수 없습니다. 막은 소스에서 직접적이고 방해받지 않는 경로가 있는 영역에만 형성됩니다.
목표에 맞는 올바른 선택
증착 방법 선택은 전적으로 필요한 재료 특성 및 막 품질에 따라 달라집니다.
- 주요 초점이 간단한 금속 또는 유기물의 비용 효율적인 증착인 경우: 열 증착은 신뢰할 수 있는 결과를 제공하는 훌륭하고 간단한 선택입니다.
- 주요 초점이 복잡한 3D 물체를 균일하게 코팅하는 경우: 화학 기상 증착(CVD)과 같은 비직선 시야 기술을 고려해야 합니다.
- 주요 초점이 강력한 접착력을 가진 고밀도, 내구성 있는 막을 만드는 경우: 마그네트론 스퍼터링과 같은 고에너지 PVD 공정이 더 나은 대안일 가능성이 높습니다.
궁극적으로 열 증착은 단순성, 속도 및 효율성이 가장 중요한 응용 분야에서 탁월한 기본적인 박막 기술입니다.
요약 표:
| 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 진공 생성 | 챔버에서 공기를 제거합니다. | 증기 원자가 충돌 없이 이동할 수 있는 명확한 경로를 만듭니다. |
| 2. 재료 가열 | 원료 물질을 보트에서 증발할 때까지 가열합니다. | 고체 물질을 증착을 위한 증기로 변환합니다. |
| 3. 응축 | 증기가 더 차가운 기판으로 이동하여 응축됩니다. | 얇고 고체인 막을 층별로 형성합니다. |
실험실을 위한 신뢰할 수 있는 박막 코팅 솔루션이 필요하신가요?
열 증착은 알루미늄, 금, 은과 같은 금속을 증착하는 데 중요한 기술입니다. KINTEK은 귀하의 특정 연구 및 생산 요구를 충족시키기 위해 열 증착 시스템을 포함한 고품질 실험실 장비를 제공하는 데 특화되어 있습니다.
정확하고 비용 효율적인 박막을 달성하도록 도와드리겠습니다. 당사의 전문가들은 전자 제품, OLED 또는 태양 전지 등 귀하의 응용 분야에 적합한 장비를 안내해 드릴 수 있습니다.
지금 KINTEK에 문의하여 귀하의 프로젝트를 논의하고 당사의 솔루션이 귀하의 실험실 역량을 어떻게 향상시킬 수 있는지 알아보십시오.

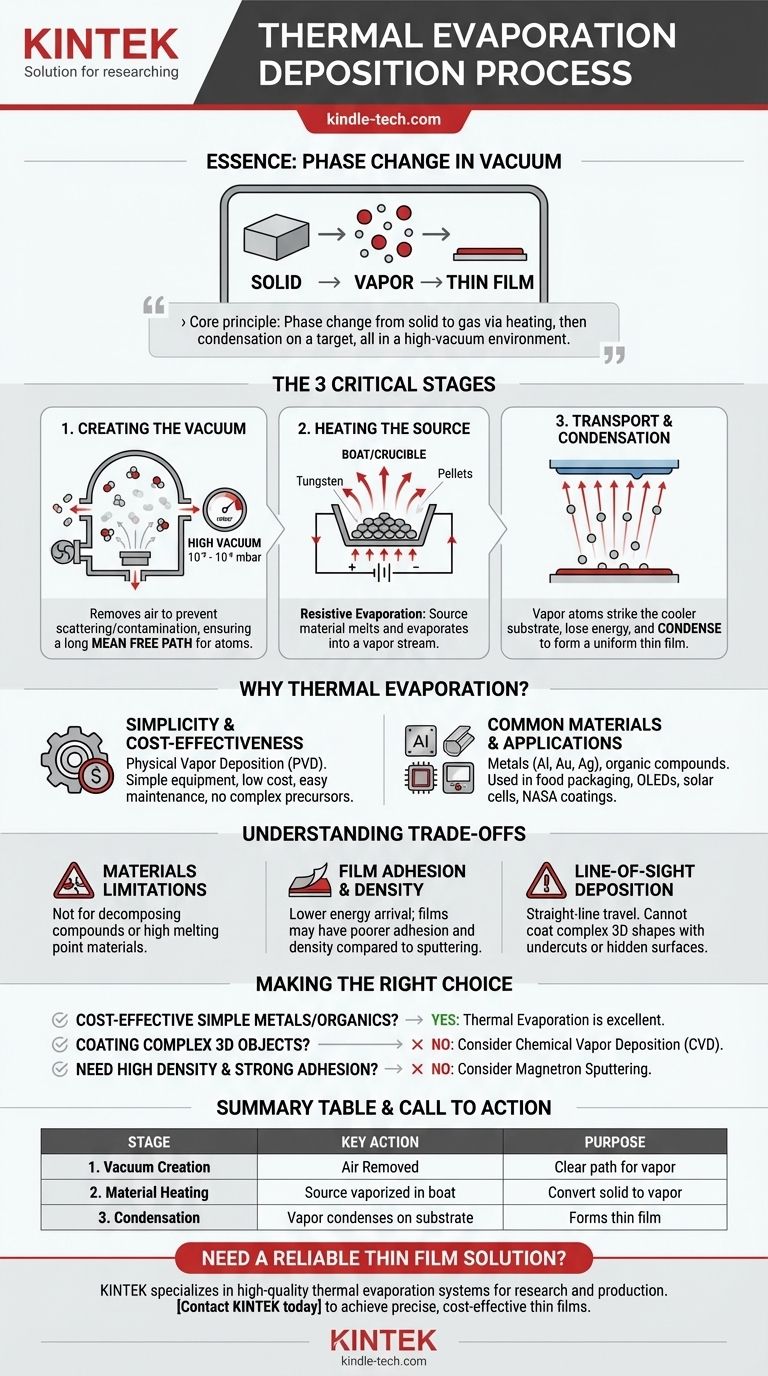

시각적 가이드
