요약하자면, 물리적 기상 증착(PVD)에는 단일 속도가 없습니다. 증착 속도는 매우 가변적이며 제어 가능한 매개변수로, 박막이 표면에 성장하는 속도로 정의됩니다. 일반적으로 분당 나노미터(nm/min) 또는 초당 옹스트롬(Å/s)과 같이 두께/시간 단위로 측정되며 특정 응용 분야와 원하는 박막 품질에 맞게 조정됩니다.
이해해야 할 핵심 개념은 PVD 속도가 고정된 숫자가 아니라 중요한 공정 변수라는 것입니다. 이는 제조 속도와 증착된 박막의 최종 품질, 균일성 및 구조적 무결성 사이의 근본적인 상충 관계를 나타냅니다.
PVD 속도의 정의
증착 속도는 모든 PVD 공정에서 가장 중요한 매개변수 중 하나입니다. 속도가 정의되고 제어되는 방식은 코팅 결과에 직접적인 영향을 미칩니다.
성장 속도의 측정
증착 속도는 박막이 기판 위에 얼마나 빨리 생성되는지를 측정하는 것입니다. 이 간단한 측정값은 공정 반복성과 최종 코팅의 목표 두께를 달성하는 데 매우 중요합니다.
제어가 중요한 이유
증착 속도는 신중하게 제어되어야 합니다. 이는 전체 기판에 걸쳐 박막의 균일성과 일관된 두께를 보장하며, 이는 박막의 성능과 전반적인 품질을 결정하는 중요한 요소입니다.
증착 속도를 결정하는 주요 요인
PVD 시스템에서 달성할 수 있는 실제 속도는 임의적이지 않습니다. 이는 사용되는 특정 기술, 증착되는 재료 및 설정하는 정확한 작동 매개변수의 직접적인 결과입니다.
PVD 방법
서로 다른 PVD 기술은 본질적으로 다른 속도 기능을 가지고 있습니다. 예를 들어, 열 증착(thermal evaporation)은 종종 매우 높은 증착 속도를 달성할 수 있어 반사경 금속화와 같은 응용 분야에 적합합니다.
반면에 이온 충격으로 표적에서 원자가 방출되는 스퍼터링(sputtering)은 종종 더 느리지만 더 제어되고 에너지 집약적인 공정으로, 더 밀도가 높은 박막을 생성합니다.
원료
일부 재료는 다른 재료보다 더 쉽게 증발하거나 스퍼터링됩니다. 재료의 녹는점, 증기압 및 원자 질량은 재료가 얼마나 쉽게 증기로 변환되어 증착될 수 있는지에 모두 영향을 미치며, 이는 달성 가능한 최대 속도에 직접적인 영향을 미칩니다.
공정 매개변수
엔지니어는 증착 속도를 미세 조정하기 위해 여러 가지 조작 장치를 사용합니다. 전자빔 소스 또는 스퍼터링 마그네트론에 대한 전력을 높이면 일반적으로 속도가 증가합니다. 마찬가지로 진공 압력 및 가스 조성을 조정하면 증착 속도를 크게 변경할 수 있습니다.
상충 관계 이해
증착 속도를 선택하는 것은 결코 가능한 한 빨리 진행하는 것만을 의미하지 않습니다. 이 결정에는 속도와 최종 박막에 필요한 특성 사이의 균형이 포함됩니다.
속도 대 품질
이것이 가장 근본적인 상충 관계입니다. 더 높은 증착 속도는 때때로 낮은 밀도, 높은 내부 응력 또는 덜 조직화된 결정 구조를 가진 박막으로 이어질 수 있습니다.
더 느린 증착 속도는 증착된 원자가 기판 표면에서 최적의 위치를 찾을 수 있는 시간과 에너지를 더 많이 제공합니다. 이는 종종 광학 및 반도체 응용 분야에 중요한 더 밀도가 높고 균일하며 고품질의 박막을 생성합니다.
PVD 대 화학 기상 증착(CVD)
참고 자료에 따르면 화학 기상 증착(CVD)은 특정 시나리오에서 비교적 높은 증착 속도를 달성할 수 있습니다.
CVD는 기판 표면에서의 화학 반응에 의존하며 시선(line-of-sight) 공정이 아닙니다. 이를 통해 복잡한 형상을 균일하게 코팅할 수 있으며, 이는 PVD의 방향성 특성에 비해 상당한 이점이 될 수 있습니다.
목표에 맞는 올바른 선택
적절한 증착 속도를 선택하는 것은 원시 생산 속도, 박막의 완벽성 또는 코팅 복잡성 등 궁극적인 우선순위를 이해하는 것을 요구합니다.
- 최대 박막 품질과 정밀도가 주요 초점인 경우: 광학 또는 전자층에 필요한 균일성을 달성하기 위해 더 느리고 고도로 제어되는 PVD 공정이 필요할 가능성이 높습니다.
- 고처리량 보호 코팅이 주요 초점인 경우: 공구 또는 항공우주 부품 코팅과 같은 응용 분야에는 더 빠른 PVD 방법 또는 고속 CVD 공정이 더 적합할 수 있습니다.
- 복잡하고 평평하지 않은 표면 코팅이 주요 초점인 경우: CVD의 비시선(non-line-of-sight) 이점이 단일 공정의 절대 증착 속도보다 더 중요할 수 있습니다.
궁극적으로 증착 속도를 제어하는 것은 제조 효율성과 응용 분야에서 요구하는 특정 박막 특성 사이의 의도적인 균형을 맞추는 것입니다.
요약표:
| 요인 | 증착 속도에 미치는 영향 |
|---|---|
| PVD 방법 | 열 증착이 일반적으로 더 빠르며; 스퍼터링은 더 느리지만 더 제어됩니다. |
| 원료 | 녹는점/증기압이 낮은 재료가 더 쉽게 증발합니다 (더 빠른 속도). |
| 공정 전력 | 전력 증가(전자빔, 마그네트론)는 일반적으로 속도를 증가시킵니다. |
| 공정 목표 | 고처리량 코팅은 더 빠른 속도를 선호하며; 고정밀 박막은 더 느린 속도를 요구합니다. |
프로젝트에서 증착 속도와 박막 품질의 균형을 맞추는 데 어려움을 겪고 계십니까? KINTEK의 전문가는 반도체 층, 정밀 광학 또는 내구성 있는 보호 코팅을 개발하든 관계없이 '올바른' PVD 속도는 응용 분야마다 고유하다는 것을 이해합니다. 우리는 완벽하고 반복 가능한 결과를 얻기 위한 실험실 장비 및 소모품 제공을 전문으로 합니다. 귀하의 공정을 최적화합시다—맞춤형 상담을 위해 오늘 저희 팀에 문의하십시오!

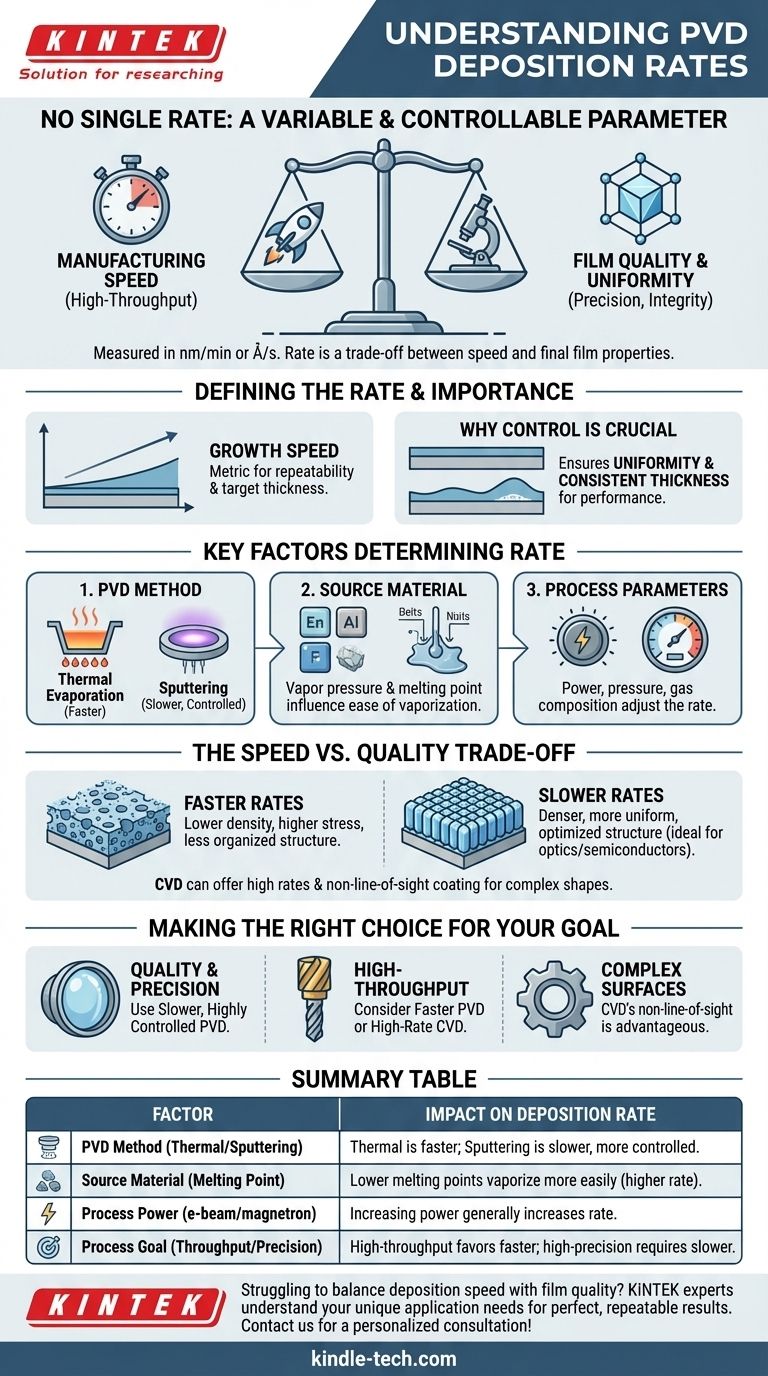

시각적 가이드
