화학 기상 증착의 역할은 무엇인가요? 고성능 초박막 필름 제작

본질적으로 화학 기상 증착(CVD)은 표면에 고성능 초박막 고체를 생성하기 위한 정교한 제조 공정입니다. 이는 전구체 가스를 진공 챔버로 도입하여 가열 시 반응 및 분해되면서 기판이라고 불리는 목표 재료 위에 원자 단위로 정밀하게 설계된 코팅을 증착시키는 방식으로 작동합니다.

많은 공정이 단순히 코팅을 입힐 수 있지만, CVD의 진정한 역할은 처음부터 고도로 설계된 필름을 구축하는 것입니다. 이는 단순한 방법으로는 달성하기 어려운 순도, 구조 및 성능이 정밀하게 제어되는 표면을 만드는 것을 가능하게 합니다.

CVD의 근본적인 작동 방식

CVD 공정은 가스를 고성능 고체 코팅으로 변환하는 3단계 시퀀스로 이해할 수 있습니다.

전구체 가스

공정은 신중하게 선택된 기체 상태의 화학 전구체로 시작됩니다. 이 가스에는 최종 코팅을 형성할 특정 원자(예: 실리콘, 탄소 또는 티타늄)가 포함되어 있습니다.

진공 환경

이 전구체 가스는 진공 상태에서 챔버로 주입됩니다. 진공은 불순물을 제거하고 전구체 분자가 기판 표면으로 방해받지 않고 이동할 수 있도록 하는 데 중요합니다.

화학 반응

기판은 특정 반응 온도까지 가열됩니다. 이 열 에너지는 전구체 가스가 뜨거운 표면에서 분해되거나 반응하도록 하여 원치 않는 구성 요소를 방출하고 원하는 원자만 남겨 기판에 결합하여 조밀하고 단단한 필름을 형성하게 합니다.

CVD 코팅의 정의적 특성

CVD의 가치는 그것이 생성하는 필름의 고유하고 우수한 품질에 있습니다. 이러한 특성은 다른 코팅 기술과 CVD를 구별하는 요소입니다.

뛰어난 순도 및 밀도

공정이 제어된 진공 상태에서 순수한 가스 공급원에서 구축되기 때문에 결과 필름은 예외적으로 순수하고 밀도가 높습니다. 이는 우수한 전기적, 광학적 및 기계적 특성으로 이어집니다.

등각 피복 (감싸는 특성)

분사 같은 시선(line-of-sight) 공정과 달리 CVD의 전구체 가스는 전체 기판을 감쌉니다. 그 결과 가장 복잡한 모양, 내부 표면 및 날카로운 모서리까지 얇아지지 않고 완벽하게 균일하거나 "등각적인" 코팅이 형성됩니다.

재료 특성에 대한 정밀한 제어

온도, 압력 및 가스 조성과 같은 매개변수를 조정함으로써 엔지니어는 최종 제품에 대해 세밀한 제어 권한을 갖습니다. 이를 통해 필름의 결정 구조, 결정립 크기 및 화학 조성을 정밀하게 조정할 수 있습니다.

절충점 및 한계 이해하기

어떤 공정도 보편적으로 이상적이지 않습니다. 객관성을 유지하려면 CVD가 최선의 선택이 아닐 수 있는 경우를 인정해야 합니다.

고온 요구 사항

전통적인 CVD의 가장 중요한 한계는 높은 반응 온도로, 일반적으로 850°C에서 1100°C 사이입니다. 폴리머 또는 특정 금속 합금과 같은 많은 잠재적 기판 재료는 손상 없이 이 열을 견딜 수 없습니다.

수정된 저온 공정

이를 극복하기 위해 플라즈마 보조 CVD(PECVD)와 같은 특수 버전이 개발되었습니다. 이러한 기술은 플라즈마를 사용하여 전구체 가스에 에너지를 공급함으로써 훨씬 낮은 온도에서 증착 반응이 일어나도록 합니다.

공정 및 재료 제약

CVD 공정은 원하는 코팅 재료에 적합한 휘발성 전구체 화학 물질의 가용성에 따라 달라집니다. 또한 장비 및 공정 제어는 본질적으로 단순한 코팅 방법보다 더 복잡합니다.

실제 응용: 그래핀 제조

첨단 전자 장치를 위한 고품질 그래핀 생산은 CVD의 역할을 보여주는 완벽한 예입니다.

원자적 완벽함의 필요성

고성능 센서 및 전자 장치 응용 분야의 경우 그래핀 시트는 낮은 결함 수와 우수한 균일성을 가져야 합니다. 원자 수준의 단일 결함이라도 전체 장치의 성능을 저해할 수 있습니다.

첨단 기술 지원

CVD는 고품질의 대형 단일층 그래핀 시트를 성장시킬 수 있기 때문에 이 작업에 대한 주요 방법입니다. 이러한 능력은 차세대 플렉서블 디스플레이, 초고속 트랜지스터 및 민감한 바이오센서 제조에 필수적입니다.

화학 기상 증착을 고려해야 할 시점

올바른 제조 공정을 선택하는 것은 전적으로 특정 기술적 및 재료적 목표에 달려 있습니다.

• 궁극적인 성능과 순도가 주요 관심사라면: CVD는 우수한 전기적, 기계적 또는 광학적 특성을 가진 필름을 만드는 데 가장 적합한 선택입니다.
• 복잡한 모양을 균일하게 코팅하는 것이 주요 관심사라면: CVD의 뛰어난 등각 특성은 다른 방법으로는 균일하게 덮을 수 없는 복잡한 형상을 가진 부품에 이상적입니다.
• 비용이 주요 관심사이거나 열에 민감한 기판을 사용하는 경우: 전통적인 CVD의 고온이 허용 가능한지 또는 PECVD와 같은 저온 변형이 필요한지 신중하게 평가해야 합니다.

궁극적으로 화학 기상 증착의 역할은 단순히 표면을 코팅하는 것이 아니라 원자 수준에서 그 성능을 근본적으로 변화시키는 것입니다.

요약표:

주요 특성	설명
공정	전구체 가스를 진공 챔버 내 가열된 기판 위 고체 필름으로 변환합니다.
주요 장점	복잡한 모양에 대한 뛰어난 순도, 밀도 및 균일한 "등각" 피복.
주요 한계	높은 반응 온도(850-1100°C)로 인해 일부 기판이 손상될 수 있습니다.
일반적인 응용	첨단 전자 장치 및 센서를 위한 고품질 그래핀과 같은 재료 제조.

원자 수준에서 표면을 설계할 준비가 되셨습니까?

화학 기상 증착은 우수한 순도와 균일성을 갖춘 고성능 코팅을 만드는 데 핵심입니다. 귀하의 프로젝트가 전자, 광학 또는 복잡한 부품에 대한 뛰어난 재료 특성을 요구하는 경우, 실험실 장비 및 소모품에 대한 KINTEK의 전문 지식이 이를 달성하는 데 도움이 될 수 있습니다.

CVD 솔루션이 재료 성능을 어떻게 변화시킬 수 있는지 논의하려면 지금 바로 전문가에게 문의하십시오.

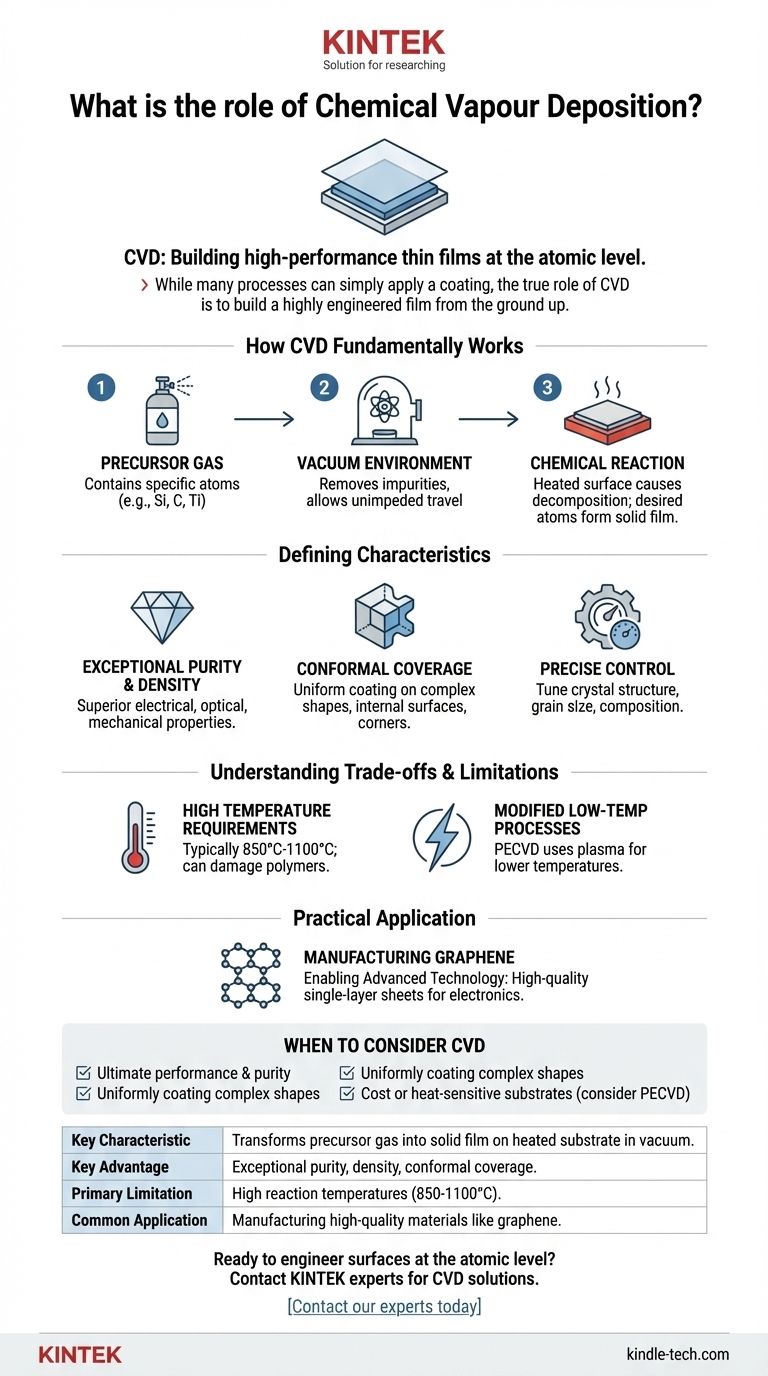

시각적 가이드
