박막 증착을 위한 열 증착 기술이란 무엇인가요? 단순하고 고순도 코팅을 위한 가이드

본질적으로 열 증착(thermal evaporation)은 재료를 진공 상태에서 가열하여 증기로 만든 다음, 이 증기가 냉각된 표면(기판이라고 함)에 응축되어 균일하고 단단한 코팅을 형성함으로써 초박막을 만드는 데 사용되는 기술입니다. 이는 물리적 기상 증착(PVD)의 간단하고 널리 사용되는 형태로, 단순성과 고순도 박막을 증착할 수 있는 능력으로 인해 높이 평가됩니다.

열 증착의 핵심은 소스 재료를 진공에서 "끓여서" 증기가 타겟을 코팅할 수 있도록 하는 과정입니다. 그 효과는 이러한 직접적인 물리적 전달에서 오지만, 이 단순성으로 인해 생성할 수 있는 재료 및 구조의 유형에 특정 제한이 따릅니다.

열 증착의 작동 방식: 프로세스

열 증착은 제어된 환경 내에서 실행되는 몇 가지 기본 단계를 기반으로 하는 가시선(line-of-sight) 증착 공정입니다.

진공의 결정적인 역할

먼저, 소스 재료와 기판이 고진공 챔버 내부에 배치됩니다. 이 진공은 공기 및 기타 가스 입자를 제거하는 데 필수적입니다.

진공이 없으면 기화된 재료 원자가 공기 분자와 충돌하여 예측 가능한 직선 경로로 기판에 도달하는 것을 방해하고 최종 박막을 오염시킬 수 있습니다.

소스 및 가열 방법

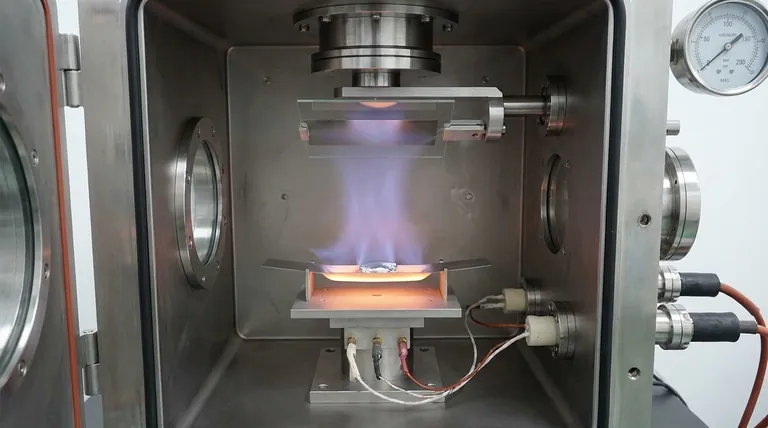

증착할 재료(소스라고 함)는 종종 "보트(boat)" 또는 "도가니(crucible)"라고 불리는 용기에 담깁니다. 이 보트는 텅스텐과 같이 녹는점이 매우 높은 재료로 만들어집니다.

그런 다음 전기 저항으로 인해 보트에 전류가 통과하여 가열됩니다. 이는 저항 가열(resistive heating)이라고 합니다. 열이 소스 재료로 전달되어 녹은 다음 증발하여 원자 또는 분자의 증기를 방출합니다.

대안: 전자 빔 증착

녹는점이 극도로 높은 재료의 경우 전자 빔(e-beam) 증착이라는 대안적인 방법이 사용됩니다. 가열된 보트 대신 고에너지 전자 빔이 소스 재료에 직접 조사되어 증발될 때까지 가열합니다.

증착 및 박막 성장

기화된 원자는 진공 챔버를 통과하여 더 차가운 기판에 충돌합니다. 충돌 시 열 에너지를 잃고 다시 고체로 응축되어 표면에 달라붙습니다.

시간이 지남에 따라 이 응축된 원자들이 쌓여 연속적인 박막을 형성합니다. 이 박막의 두께는 증착 시간과 증발 속도를 제어하여 조절됩니다.

맥락 및 주요 응용 분야

열 증착은 물리적 기상 증착(PVD)의 하위 범주입니다. PVD는 화학 기상 증착(CVD)에서 사용되는 화학 반응과 달리 순전히 물리적 수단을 통해 박막을 증착하는 기술군입니다.

일반적인 재료

이 기술은 분해되지 않고 깨끗하게 증발되는 순수 재료를 증착하는 데 탁월합니다. 여기에는 많은 순수 금속과 일부 비금속이 포함됩니다. 또한 산화물 및 질화물과 같은 특정 화합물에도 사용할 수 있습니다.

실제 용도

고품질 전도성 층을 생성할 수 있는 능력 덕분에 열 증착은 다양한 전자 장치 제조에 매우 중요합니다.

주요 응용 분야에는 OLED 디스플레이, 태양 전지 및 박막 트랜지스터의 금속 접점 및 층 생성에 사용됩니다.

장단점 이해

단 하나의 증착 기술도 모든 시나리오에 완벽하지는 않습니다. 열 증착의 강점은 제한 사항과 직접적으로 연결됩니다.

장점: 단순성과 순도

열 증착은 비교적 간단하고 빠르며 비용 효율적인 증착 방법입니다. 복잡한 화학적 전구체에 의존하지 않기 때문에 매우 높은 순도의 박막을 만드는 데 탁월합니다.

제한 사항: 재료 제약

이 공정은 열 증착될 수 있는 재료로 제한됩니다. 복잡한 합금은 구성 요소 원소가 종종 다른 증발 속도를 가지므로 소스 재료와 일치하지 않는 박막 조성을 초래하기 때문에 증착하기 어렵습니다.

제한 사항: 접착력 및 커버리지

열 증착을 통해 증착된 박막은 일반적으로 스퍼터링과 같은 고에너지 공정으로 증착된 박막에 비해 기판에 대한 접착력이 낮습니다. 또한 "가시선" 기술이므로 복잡한 3차원 표면을 쉽게 코팅할 수 없으며, 보이지 않는 영역은 코팅되지 않은 "그림자"로 남게 됩니다.

목표에 맞는 올바른 선택

증착 기술을 선택하려면 공정 기능을 원하는 결과와 일치시켜야 합니다.

• 주요 초점이 단순하고 고순도의 금속 층을 만드는 것인 경우: 열 증착은 OLED 또는 태양 전지의 전기 접점과 같은 응용 분야에 특히 비용 효율적인 훌륭한 선택입니다.
• 주요 초점이 녹는점이 매우 높은 재료를 증착하는 것인 경우: 이 기술의 보다 강력한 변형인 전자 빔 증착이 필요한 접근 방식입니다.
• 주요 초점이 최대 박막 접착력을 얻거나 복잡한 모양을 코팅하는 것인 경우: 마그네트론 스퍼터링과 같은 대체 PVD 방법이나 원자층 증착(ALD)과 같은 다른 기술을 고려해야 합니다.

이러한 핵심 원리를 이해하면 열 증착이 박막 생산을 위한 최적의 도구인지 자신 있게 판단할 수 있습니다.

요약표:

측면	설명
공정 유형	물리적 기상 증착(PVD)
핵심 원리	진공 상태에서 재료를 가열하여 증기를 생성하고 이를 기판에 응축시킴.
주요 응용 분야	OLED 디스플레이, 태양 전지, 박막 트랜지스터.
주요 장점	단순성, 속도, 고순도 박막 생성 능력.
주요 제한 사항	가시선 공정; 복잡한 3D 표면을 쉽게 코팅할 수 없음.
