첨단 제조 및 재료 과학에서, 화학 기상 증착(CVD)은 탁월하게 순수하고 내구성이 뛰어나며 균일한 박막을 성장시키는 독특한 능력 때문에 사용되는 핵심 기술입니다. 이 공정은 진공 상태에서 제어된 화학 반응에 의존하며, 다른 방법으로는 균일하게 코팅할 수 없는 복잡하고 정교한 표면을 포함하여 광범위한 재료에 고성능 코팅을 증착할 수 있습니다.
화학 기상 증착을 사용하는 근본적인 이유는 그 다용성뿐만 아니라 핵심 메커니즘에 있습니다. 물리적 전달 대신 화학 반응을 사용함으로써 CVD는 필름의 특성에 대한 탁월한 제어와 복잡한 3차원 물체를 등각 코팅하는 독특한 능력을 제공합니다.
기초: 화학 반응이 증착을 유도하는 방법
화학 기상 증착이란 무엇입니까?
화학 기상 증착은 기판(코팅될 물체)이 진공 챔버에 놓이고 휘발성 전구체 가스에 노출되는 공정입니다.
이 가스들은 기판 표면에서 반응하거나 분해되어 박막 형태의 고체 물질을 남깁니다. 이러한 화학적 변환은 CVD의 특징입니다.
화학 전구체의 힘
CVD의 "기상"은 원하는 필름 재료를 생성하도록 특별히 선택된 전구체 화학 물질을 의미합니다.
이러한 가스의 혼합, 유량 및 온도를 정밀하게 제어함으로써 엔지니어는 최종 코팅의 특성을 맞춤화할 수 있습니다. 이를 통해 고순도, 내식성, 전기 전도성 또는 극도의 내구성에 최적화된 필름을 생성할 수 있습니다.
CVD를 정의하는 주요 기능
탁월한 순도 및 밀도
CVD는 화학 반응을 통해 원자 단위로 필름을 형성하기 때문에 매우 높은 순도와 구조적 무결성을 가진 재료를 생산할 수 있습니다.
이는 전자 및 광학 분야의 고성능 응용 분야에 중요한 우수한 접착력을 가진 밀도가 높고 비다공성 필름을 생성합니다.
복잡한 형상을 위한 등각 코팅
물리 기상 증착(PVD)과 같은 시선 방식과 달리, CVD 공정의 전구체 가스는 복잡한 형상 주위와 내부로 흐를 수 있습니다.
이러한 비시선 특성은 복잡한 부품, 내부 표면 및 미세 스케일 특징까지도 완전히 균일하거나 등각 코팅을 받도록 보장합니다.
나노미터까지의 정밀 제어
이 공정은 증착된 필름의 두께에 대한 탁월한 제어를 제공하여 나노미터 스케일 정밀도로 초박막층을 생성할 수 있습니다.
이러한 수준의 제어는 반도체 장치의 성능이 여러 겹으로 쌓인 층의 두께와 품질에 의해 결정되는 현대 전자 장치에 필수적입니다.
장단점 이해하기
높은 공정 온도
많은 CVD 공정은 기판 표면에서 필요한 화학 반응을 시작하기 위해 고온을 필요로 합니다.
이는 기판 재료가 녹거나 휘거나 분해되지 않고 열을 견딜 수 있어야 하므로 제한 사항이 될 수 있습니다. 이 요소는 특정 CVD 공정에 적합한 재료를 결정하는 경우가 많습니다.
전구체 화학 및 안전
CVD에 전구체로 사용되는 가스는 독성, 가연성 또는 부식성일 수 있으므로 정교한 취급, 공급 및 배기 관리 시스템이 필요합니다.
이는 더 간단한 코팅 방법에 비해 운영 복잡성과 비용을 추가합니다.
처리량 대 배치 크기
CVD는 비교적 높은 증착 속도를 가지지만, 챔버 가열, 진공 펌핑 및 냉각 주기 때문에 전체 공정 시간이 길 수 있습니다.
이는 종종 배치 공정이며, 매우 대량의 연속 제조에 대한 적합성은 특정 응용 분야 및 장비에 크게 의존합니다.
CVD가 타의 추종을 불허하는 선택인 경우
반도체 및 전자 제품 제조
CVD는 실리콘 웨이퍼에 미세 집적 회로를 구축하는 데 필수적입니다. 트랜지스터와 상호 연결을 형성하는 절연, 전도 및 반도체 층을 증착하는 데 사용됩니다.
도구 및 부품용 보호 코팅
티타늄 질화물 또는 다이아몬드상 탄소와 같은 단단하고 내구성이 있는 코팅은 CVD를 사용하여 절삭 공구, 베어링 및 엔진 부품에 적용됩니다. 이러한 코팅은 마모, 마찰 및 부식에 대한 저항성을 극적으로 증가시킵니다.
첨단 재료 및 나노기술
CVD는 첨단 재료를 합성하는 주요 방법입니다. 탄소 나노튜브, 그래핀 및 다양한 나노와이어를 성장시키는 데 사용되며, 이는 차세대 기술의 기초 재료입니다.
귀하의 응용 분야에 적합한 선택
증착 방법을 선택하려면 주요 목표를 이해해야 합니다.
- 최대 순도 및 필름 품질이 주요 초점인 경우: CVD는 고성능 장치에 필요한 밀도가 높고 결함 없는 반도체 및 광학 층을 생성하는 데 최고의 선택입니다.
- 복잡하고 평평하지 않은 표면 코팅이 주요 초점인 경우: CVD의 비시선 특성은 물리적 방법으로는 달성할 수 없는 균일하고 등각적인 코팅을 보장합니다.
- 내구성이 뛰어나고 고성능 표면을 만드는 것이 주요 초점인 경우: CVD는 마모, 부식 및 극한 온도에 강한 견고한 코팅을 제공하여 산업용 도구 및 항공 우주 부품에 이상적입니다.
궁극적으로 화학 기상 증착은 화학의 청사진을 현대 공학을 정의하는 고성능 재료로 변환하는 핵심 기술입니다.
요약표:
| 주요 이점 | 중요한 이유 |
|---|---|
| 고순도 및 밀도 | 고성능 전자 및 광학 장치에 필수적인 밀도가 높고 비다공성 필름을 생성합니다. |
| 등각 코팅 | 내부 표면 및 미세 특징을 포함한 복잡한 3D 형상을 균일하게 코팅합니다. |
| 나노미터 정밀도 | 첨단 반도체 장치용 초박막, 정밀 제어층을 가능하게 합니다. |
| 재료 다용성 | 다이아몬드상 탄소 및 그래핀과 같은 광범위한 고성능 재료를 증착합니다. |
귀하의 연구실에서 화학 기상 증착의 힘을 활용할 준비가 되셨습니까?
KINTEK은 재료 과학 및 제조를 위한 첨단 실험실 장비 및 소모품을 전문적으로 제공합니다. 차세대 반도체를 개발하든, 내구성이 뛰어난 보호 코팅을 만들든, 첨단 나노 재료를 합성하든, 당사의 전문 지식이 우수한 결과를 달성하는 데 도움이 될 수 있습니다.
오늘 저희에게 연락하여 당사의 솔루션이 귀하의 특정 실험실 요구 사항을 충족하고 혁신을 추진하는 데 어떻게 도움이 될 수 있는지 논의하십시오.

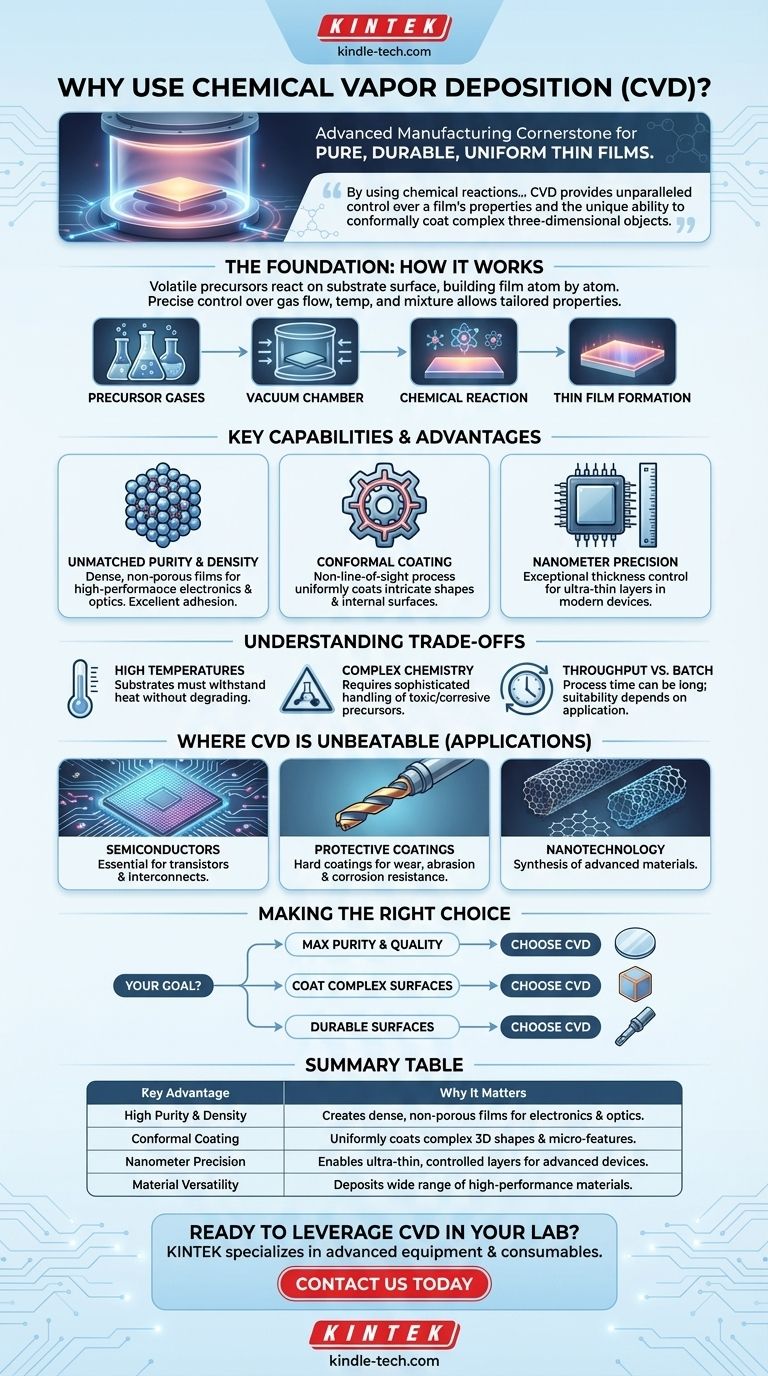

시각적 가이드
