반도체 박막은 어떻게 만들어지나요? 정밀도와 성능을 위한 핵심 기술

반도체 박막은 화학적 방법과 물리적 방법으로 크게 분류할 수 있는 다양한 증착 기술을 사용하여 만들어집니다.이러한 기술을 통해 박막의 두께, 구성 및 특성을 정밀하게 제어할 수 있으며, 이는 트랜지스터, 센서 및 광전지와 같은 전자 장치에 적용하는 데 매우 중요합니다.주요 방법으로는 화학 기상 증착(CVD), 물리 기상 증착(PVD), 스퍼터링 및 증착이 있습니다.각 방법에는 고유한 장점이 있으며 반도체 재료의 특정 요구 사항과 용도에 따라 선택됩니다.

핵심 사항을 설명합니다:

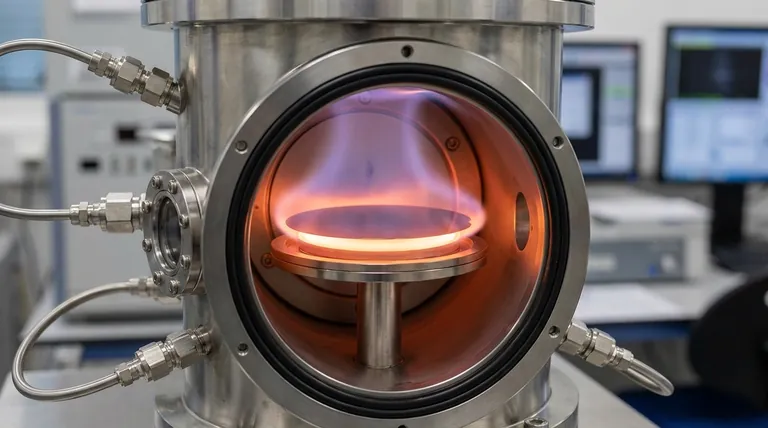

반도체 박막은 어떻게 만들어지나요? 정밀도와 성능을 위한 핵심 기술
  1. 증착 방법의 범주:

    • 화학적 방법:여기에는 전기 도금, 솔-겔, 딥 코팅, 스핀 코팅, 화학 기상 증착(CVD), 플라즈마 강화 CVD(PECVD), 원자층 증착(ALD) 등의 기술이 포함됩니다.이러한 방법에는 기판에 박막을 형성하기 위한 화학 반응이 포함됩니다.
    • 물리적 방법:여기에는 스퍼터링, 열 증착, 탄소 코팅, 전자빔 증착, 분자 빔 에피택시(MBE), 펄스 레이저 증착(PLD) 등이 있습니다.이러한 방법은 필름을 증착하기 위해 물리적 프로세스에 의존합니다.
  2. 화학 기상 증착(CVD):

    • CVD는 그래핀을 포함한 박막과 나노 소재를 만드는 데 널리 사용되는 방법입니다.기체 전구체가 반응하여 기판에 고체 필름을 형성하는 방식입니다.이 방법은 태양 전지와 같은 기술에 사용되는 반도체 박막을 제작하는 데 특히 유용합니다.
    • 플라즈마 강화 CVD(PECVD):플라즈마를 사용하여 화학 반응을 향상시켜 온도에 민감한 기판에 유리한 저온 증착을 가능하게 하는 CVD의 변형입니다.
  3. 물리적 기상 증착(PVD):

    • 스퍼터링:이 방법은 플라즈마 또는 기체 원자(예: 아르곤)를 사용하여 대상 물질에 충격을 가하여 원자가 방출되어 기판에 증착되도록 합니다.두께를 정밀하게 제어하여 균일한 박막을 만드는 데 널리 사용됩니다.
    • 증발:대상 물질이 증발할 때까지 가열하고 증기가 기판에 응축되어 박막을 형성하는 방식입니다.기술에는 열 증발과 전자빔 증발이 포함됩니다.
  4. 원자층 증착(ALD):

    • ALD는 원자 수준에서 필름을 증착할 수 있는 매우 정밀한 방법입니다.이 방법은 기판을 다양한 전구체에 순차적으로 노출시켜 매우 균일하고 균일한 필름을 생성합니다.이 방법은 매우 얇고 정밀한 레이어가 필요한 애플리케이션에 이상적입니다.
  5. 스핀 코팅 및 딥 코팅:

    • 스핀 코팅:액체 전구체를 기판에 도포한 다음 고속으로 회전시켜 액체를 얇고 균일한 층으로 퍼뜨립니다.이 방법은 일반적으로 폴리머 기반 박막을 만드는 데 사용됩니다.
    • 딥 코팅:기판을 액체 전구체에 담근 다음 제어된 속도로 빼내어 액체가 기판에 박막을 형성할 수 있도록 합니다.
  6. 반도체 박막의 응용 분야:

    • 트랜지스터:박막은 트랜지스터 제조에 사용되며, 두께와 조성을 정밀하게 제어하는 것이 성능에 매우 중요합니다.
    • 센서:박막은 높은 감도와 선택성으로 인해 가스 센서 및 바이오 센서를 포함한 다양한 유형의 센서에 사용됩니다.
    • 광전지 장치:박막은 효율적인 빛 흡수와 전기 에너지로의 변환을 돕는 태양전지 생산에 필수적인 요소입니다.
  7. 정밀도와 순도의 중요성:

    • 반도체 박막의 품질은 사소한 불순물이나 결함도 디바이스의 성능에 큰 영향을 미칠 수 있기 때문에 매우 중요합니다.박막의 순도와 성능을 보장하기 위해서는 고정밀 증착 기술과 최적의 제조 조건이 필수적입니다.

이러한 핵심 사항을 이해하면 현대 전자 및 태양광 기술의 근간이 되는 반도체 박막 생산의 복잡성과 정밀성을 이해할 수 있습니다.

요약 표:

카테고리 방법 주요 특징
화학적 방법 CVD, PECVD, ALD, 전기 도금, 솔-겔, 딥 코팅, 스핀 코팅 필름 형성을 위한 화학 반응, 두께 및 순도에 대한 정밀한 제어
물리적 방법 스퍼터링, 열 증착, 전자빔 증착, MBE, PLD 증착을 위한 물리적 공정, 균일하고 컨포멀한 필름 제작
응용 분야 트랜지스터, 센서, 광전지 소자 고감도, 효율적인 광 흡수 및 중요한 성능 제어
