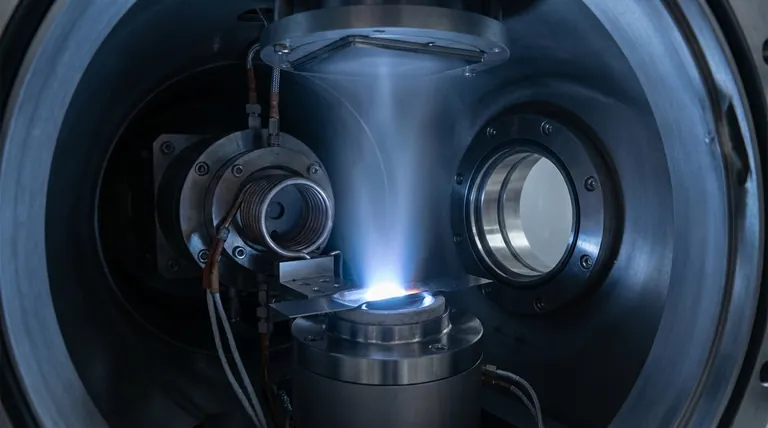

증착기 자체에 대한 단일 "온도"는 없지만, 이 공정은 표적 재료에 강렬하게 집중된 열 지점을 생성하며, 종종 약 3000°C의 유효 온도에 도달합니다. 이것은 전체 진공 챔버의 온도가 아니라, 고에너지 전자빔이 충돌 시 운동 에너지를 열 에너지로 변환하는 국부적인 결과입니다. 이 방법은 매우 높은 녹는점을 가진 재료의 증발을 가능하게 합니다.
전자빔 증착기의 온도를 이해하는 핵심은 그것을 오븐이라고 생각하는 것을 멈추는 것입니다. 대신, 그것을 주변 환경은 비교적 시원하게 유지하면서 오직 표적 재료만을 기화점으로 가열하기 위해 작고 집중된 지점에 막대한 에너지를 전달하는 수술 도구로 보아야 합니다.
전자빔 증착기가 극한의 열을 생성하는 방법
전자빔 증착기의 고온은 기존의 가열을 통해 달성되지 않습니다. 그것들은 운동 에너지 전달과 관련된 물리적 과정의 직접적인 결과입니다.
전자빔 소스
이 과정은 일반적으로 텅스텐으로 만들어진 필라멘트에서 시작되며, 이 필라멘트는 가열되어 전자의 구름을 방출합니다. 이는 구형 브라운관 텔레비전의 원리와 유사합니다.
고전압 가속
이 자유 전자는 100킬로볼트(kV) 수준일 수 있는 고전압 소스에 의해 생성된 강력한 전기장에 의해 가속됩니다. 이 가속은 전자에게 막대한 운동 에너지를 부여합니다.
집중된 에너지 전달
자기장은 이 고에너지 전자를 정밀하게 조향하고 집중시켜 십자형 도가니(crucible)에 담긴 소스 재료("퍽" 또는 "충전물"이라고도 함)에 빔을 집중시킵니다.
3000°C 수치에 대한 설명
이 집중된 고속 전자 빔이 재료에 충돌할 때, 그 운동 에너지는 충돌 지점에서 즉시 강렬한 열 에너지로 변환됩니다. 이 국부적 가열은 너무 강력해서 텅스텐이나 탄탈럼과 같이 녹는점이 3000°C를 훨씬 넘는 내화 금속조차도 녹이고 기화시킬 수 있습니다.
이 국부적 열이 중요한 이유
이 표적 가열 방식은 전체 소스 재료를 가열하는 다른 증착 기술에 비해 몇 가지 뚜렷한 이점을 제공합니다.
고융점 재료의 증발
주요 이점은 간단한 열 방법으로는 증발시킬 수 없는 재료의 박막을 증착할 수 있다는 것입니다. 여기에는 반도체 및 광학 응용 분야에 필수적인 세라믹 및 내화 금속이 포함됩니다.
높은 증착 속도
에너지 전달이 매우 효율적이고 강렬하기 때문에 소스 재료가 매우 빠르게 증발합니다. 이는 스퍼터링이나 표준 열 증착과 같은 기술에 비해 훨씬 높은 증착 속도를 가능하게 합니다.
높은 순도 유지
소스 재료의 작은 지점만 초고온으로 가열되므로 주변 도가니와 챔버 벽은 시원하게 유지됩니다. 이는 오염 위험을 크게 줄여 더 순수한 증착된 박막을 얻을 수 있게 합니다.
상충 관계 이해
강력하지만, 전자빔 공정은 보편적으로 적용 가능하지 않으며 자체적인 문제점을 안고 있습니다.
재료 손상 가능성
강렬하고 직접적인 에너지 빔은 특정 재료에 너무 파괴적일 수 있습니다. 복잡한 화합물을 분해하거나 민감한 유기 재료를 손상시킬 수 있어 해당 응용 분야에는 적합하지 않습니다.
X선 발생
중요한 안전 고려 사항은 고에너지 전자가 표적 재료에 충돌할 때 필연적으로 X선이 생성된다는 것입니다. 작업자를 방사선 노출로부터 보호하기 위해 진공 챔버는 적절하게 차폐되어야 합니다.
시스템 복잡성 및 비용
전자빔 증착기는 정교한 고전압 전원 공급 장치, 자기 빔 조향 시스템 및 고진공 챔버를 필요로 합니다. 이로 인해 장비가 단순한 증착 시스템보다 훨씬 더 복잡하고 비싸집니다.
목표에 맞는 올바른 선택
전자빔 증착의 극한의 국부적 가열은 이를 전문화된 도구로 만듭니다. 귀하의 재료와 원하는 박막 특성이 그것이 올바른 선택인지 결정할 것입니다.
- 내화 금속 또는 세라믹 증착에 중점을 둔다면: 전자빔 증착은 업계 표준이며 종종 유일하게 실행 가능한 선택입니다.
- 가능한 가장 높은 박막 순도 달성에 중점을 둔다면: 주변 부품의 가열이 최소화되므로 전자빔은 훌륭한 선택입니다.
- 복잡한 화합물 또는 폴리머 증착에 중점을 둔다면: 열 증착 또는 스퍼터링과 같은 덜 파괴적인 방법을 고려해야 합니다.
궁극적으로 전자빔 증착의 힘은 필요한 곳에 정확하게 에너지의 정밀하고 압도적인 전달에 있습니다.
요약표:
| 주요 측면 | 세부 정보 |
|---|---|
| 공정 | 전자빔 증착 |
| 유효 온도 | 약 3000°C (표적에 국부적으로) |
| 주요 용도 | 고융점 재료 증착 (예: 텅스텐, 탄탈럼) |
| 주요 장점 | 고순도 박막 및 높은 증착 속도 |
| 주요 한계 | 손상 가능성으로 인해 민감한 화합물에는 적합하지 않음 |
