제조업에서 증발은 건조를 의미하지 않습니다. 이는 재료의 매우 얇고 고성능의 필름을 표면에 코팅하는 데 사용되는 고도로 제어되는 공정입니다. 물리적 기상 증착(PVD)이라고 하는 이 기술은 정밀 광학 렌즈 및 마이크로칩부터 감자 칩 봉지 내부의 금속 라이닝에 이르기까지 다양한 제품을 만드는 데 필수적입니다.
산업용 증발의 핵심 목적은 고체 재료를 진공 상태에서 증기로 변환하여, 이 증기가 표적 물체에 응축되어 완벽하게 균일하고 순수한 코팅을 형성하게 함으로써 해당 물체에 반사율, 전도성 또는 내구성과 같은 새로운 속성을 부여하는 것입니다.
핵심 원리: 증발 코팅 작동 방식
증발은 물리적 기상 증착(PVD)이라고 하는 제조 범주의 초석입니다. 기본 개념은 사용되는 특정 장비에 관계없이 우아하고 정밀합니다.
원료
먼저, 알루미늄과 같은 금속 또는 플루오린화 마그네슘과 같은 화합물인 원료가 고진공 챔버 내부에 놓입니다.
증발 공정
그런 다음 이 원료를 가열하여 끓고 증발시켜 직접 기체 증기로 변환합니다. 이는 여러 가지 방법을 사용하여 수행할 수 있으며, 일반적인 방법 중 하나는 재료를 가열하기 위해 고에너지 전자의 집중된 빔을 사용하는 전자빔입니다.
증착 단계
이 과정이 진공 상태에서 일어나기 때문에, 기화된 원자는 공기 분자나 오염 물질과 충돌하지 않고 직선으로 이동합니다. 이 원자들은 결국 더 차가운 표적 물체(기판이라고 함)에 부딪혀 응축되어 고체 상태의 초박형 필름을 형성합니다.
주요 산업 응용 분야
순수하고 정밀하게 제어되는 층을 적용할 수 있는 능력은 수많은 첨단 기술 및 일상 제품 전반에 걸쳐 중요한 기능을 가능하게 합니다.
광학 및 반사 표면 생성
증발은 고성능 광학 장치 제조에 기본적입니다. 현미경처럼 얇은 층을 증착함으로써 엔지니어는 망원경용 미러 코팅 또는 카메라 렌즈 및 안경용 반사 방지 코팅을 만들 수 있습니다.
전기적 특성 향상
전자 산업에서 증발은 전기 전도성 필름을 증착하는 데 사용됩니다. 이는 마이크로칩 및 기타 반도체 장치의 복잡한 금속 경로가 생성되는 방식입니다.
보호 및 내구성 제공
얇은 증발된 필름은 강력한 보호막 역할을 할 수 있습니다. 여기에는 도구 및 구성 요소에 대한 부식 방지 코팅 또는 신선도를 유지하기 위해 공기와 습기를 차단하는 유연한 식품 포장재의 투과 방지 필름이 포함됩니다.
장식용 마감 처리
이 공정은 미적인 목적으로도 널리 사용됩니다. 종종 진공 금속화이라고 불리며, 자동차나 장난감의 플라스틱 부품에 실제 금속의 무게나 비용 없이 빛나는 크롬과 같은 마감을 부여하는 방식입니다.
장단점 이해하기
증발 공정은 강력하지만, 특정 응용 분야에는 적합하지만 다른 응용 분야에는 적합하지 않은 특정 제약 조건이 있습니다.
진공 환경 요구 사항
고진공을 생성하고 유지하려면 복잡하고 값비싼 장비가 필요하며 제조 주기에 상당한 시간이 추가됩니다. 이로 인해 고순도 코팅이 필요하지 않은 저가형 대량 생산 품목에는 이 공정이 덜 적합합니다.
직선 경로 증착
증발된 원자는 소스에서 기판으로 직선으로 이동합니다. 이로 인해 복잡한 3차원 모양을 가진 물체를 균일하게 코팅하기가 어려운데, 직접적인 "시선"에 있지 않은 표면에는 코팅이 거의 또는 전혀 도달하지 않기 때문입니다.
재료 및 기판 제한 사항
이 공정에는 매우 높은 온도가 수반되므로 열에 민감한 기판이 손상되거나 변형될 수 있습니다. 또한 모든 재료를 쉽게 증발시킬 수 있는 것은 아닙니다. 일부 재료는 깨끗한 증기로 변하기보다는 분해될 수 있습니다.
목표에 맞는 올바른 선택하기
증발 코팅을 사용할지 여부에 대한 결정은 최종 제품의 원하는 특성에 전적으로 달려 있습니다.
- 광학 성능에 중점을 둔 경우: 증발은 렌즈, 필터 및 거울에 필요한 매우 정밀한 다층 필름을 만드는 데 가장 적합한 선택입니다.
- 전자 제조에 중점을 둔 경우: 이 공정은 현대 회로를 구성하는 전도성 및 절연층을 증착하는 기본 도구입니다.
- 표면 보호 또는 미학에 중점을 둔 경우: 진공 금속화는 식품 포장재부터 장식용 자동차 부품에 이르기까지 모든 것에 얇고 일관되며 내구성이 뛰어난 필름을 제공합니다.
궁극적으로 산업용 증발은 원자 하나하나를 통해 표면에 가치와 기능을 추가하는 기초 기술입니다.
요약표:
| 응용 분야 | 주요 기능 | 일반적인 재료 |
|---|---|---|
| 광학 | 반사 방지 및 미러 코팅 | 플루오린화 마그네슘, 알루미늄 |
| 전자 | 마이크로칩의 전도성 경로 | 금, 알루미늄, 구리 |
| 포장 | 신선도 유지를 위한 차단 필름 | 알루미늄 |
| 장식용 | 플라스틱의 크롬과 같은 마감 처리 | 알루미늄, 크롬 |
고성능 코팅으로 제품을 향상시킬 준비가 되셨습니까?
KINTEK은 정밀하고 내구성이 뛰어난 박막을 개발하고 적용할 수 있도록 증발 및 PVD 시스템을 포함한 고급 실험실 장비를 전문으로 합니다. 첨단 광학 장치, 정교한 전자 장치 또는 보호 포장재를 만들든 관계없이 당사의 솔루션은 정확성과 신뢰성을 위해 설계되었습니다.
귀하의 프로젝트와 당사의 전문 지식이 제조 공정에 어떻게 도움이 될 수 있는지 논의해 봅시다.
오늘 전문가에게 문의하여 상담을 받으십시오!

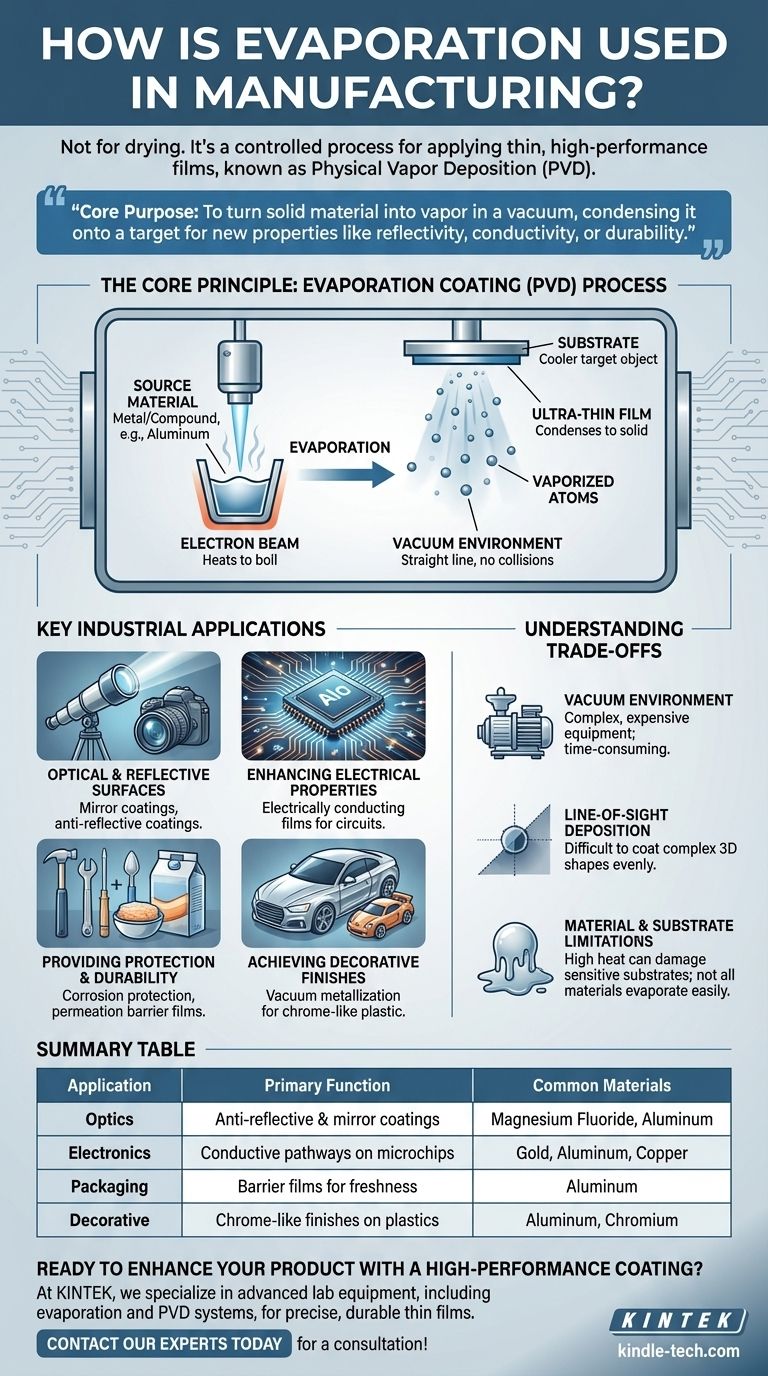

시각적 가이드
