본질적으로 화학 기상 증착(CVD)은 매우 순수하고 고성능인 박막 및 코팅을 만드는 데 사용되는 기본적인 제조 공정입니다. 그 응용 분야는 광범위하며, 집적 회로 생산을 위한 반도체 산업, 공구 및 엔진 부품에 내구성 있는 보호 코팅을 만드는 제조 분야, 고급 렌즈 및 센서 개발을 위한 광학 분야에서 중요한 기술로 활용됩니다.
CVD의 진정한 가치는 원자 단위로 표면에 완벽하게 균일하고 초박형의 재료 층을 "성장"시킬 수 있는 고유한 능력에 있습니다. 이러한 정밀도와 복잡한 모양을 코팅하는 다용성은 현대 사회를 움직이는 첨단 기술 부품을 만드는 데 필수적인 도구입니다.
CVD가 선호되는 제조 공정인 이유
CVD의 광범위한 채택은 다른 증착 기술이 따라잡기 어려운 몇 가지 주요 이점에서 비롯됩니다. 이러한 고유한 특성으로 인해 까다로운 다양한 응용 분야에 이상적인 선택이 됩니다.
탁월한 순도 및 제어
이 공정은 고순도 전구체 가스를 사용하여 제어된 화학 반응에 의존합니다. 그 결과 필름은 극도로 순수하고 밀도가 높아 고성능 전자 장치에 필수적인 요구 사항을 충족합니다.
또한 엔지니어는 공정 시간 및 증착 매개변수를 완벽하게 제어할 수 있습니다. 이를 통해 원자 몇 개 수준까지 정확하고 반복 가능한 두께로 초박막 층을 생성할 수 있습니다.
복잡한 형상에 대한 우수한 순응성
CVD는 비시선(non-line-of-sight) 공정입니다. 직접 "볼 수 있는" 부분만 코팅하는 스프레이 도장과 달리, CVD 챔버 내의 전구체 가스는 물체를 감싸면서 모든 표면에 균일한 필름을 증착합니다.
이러한 "감싸는" 기능은 복잡한 형상을 가진 부품을 코팅하는 데 완벽하여 채널 내부, 모서리 주변 및 복잡한 특징 위에도 균일한 커버리지를 보장합니다.
광범위하고 다재다능한 재료 팔레트
이 기술이 화학 반응을 기반으로 하므로 CVD는 매우 다재다능하며 다양한 재료를 증착하는 데 사용할 수 있습니다. 여기에는 반도체(실리콘 등), 유전체(절연체), 금속 및 내구성 있는 세라믹이 포함됩니다.
주요 산업 응용 분야 상세
CVD의 고유한 장점은 성능과 정밀도가 가장 중요한 여러 고부가가치 산업에서 직접적으로 활용됩니다.
반도체 및 전자 제조
이것이야말로 CVD의 가장 중요한 응용 분야일 수 있습니다. 이 공정은 마이크로칩에 있는 미세한 트랜지스터와 회로를 구축하는 여러 단계에서 사용됩니다.
전도성, 절연성 및 반도체 재료의 초박형, 순수 층을 증착하는 능력은 현대 프로세서와 메모리 칩을 가능하게 하는 요소입니다.
보호 및 성능 코팅
CVD는 산업용 절삭 공구, 드릴 및 기계 부품에 단단하고 마모에 강한 코팅을 적용하는 데 사용됩니다. 이러한 얇은 세라믹 필름은 내구성과 수명을 극적으로 증가시킵니다.
마찬가지로 제트 엔진 터빈 블레이드와 같은 부품에 열 차단 코팅을 만들어 극한의 온도와 부식성 환경으로부터 보호하는 데 사용됩니다.
광학 및 포토닉스
광학 산업에서 CVD는 카메라 및 과학 기기의 빛 투과율을 향상시키기 위해 렌즈에 반사 방지 코팅을 적용하는 데 사용됩니다. 또한 특수 광학 필터 및 도파관을 만드는 데에도 사용됩니다.
첨단 재료 및 폴리머
이 공정은 처음부터 고유한 재료를 합성하는 데에도 사용됩니다. 여기에는 특정 나노 입자, 고순도 탄소 나노튜브 생성 또는 진공 환경에서 표면에 직접 폴리머를 증착하는 것이 포함될 수 있습니다.
CVD의 변형 이해하기
"CVD"는 단일 공정이 아니라 다양한 재료 및 응용 분야에 최적화된 기술군입니다. 주요 차이점은 화학 반응을 유도하는 데 필요한 에너지를 공급하는 데 사용되는 방법입니다.
열 CVD(Thermal CVD)
이것은 가장 기본적인 형태로, 기판을 고온으로 가열하여 전구체 가스가 표면에서 반응하도록 열 에너지를 제공합니다.

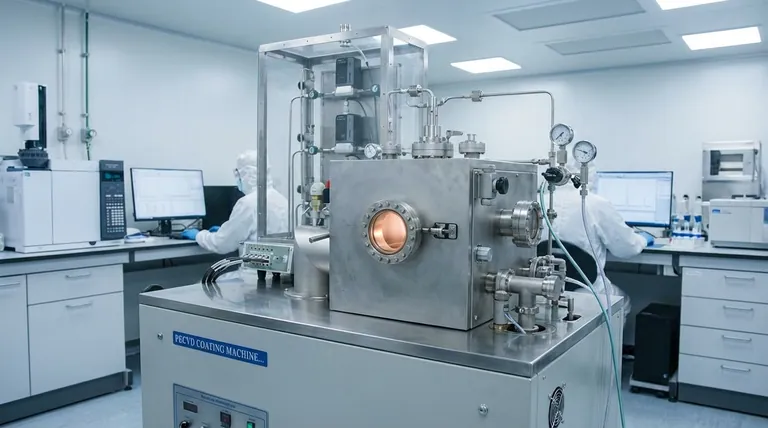

플라즈마 강화 CVD(PECVD)
이 방법은 전기적으로 생성된 플라즈마를 사용하여 전구체 가스에 에너지를 공급하며, 전적으로 고열에 의존하지 않습니다. 이를 통해 훨씬 낮은 온도에서 증착이 가능해져 강한 열을 견딜 수 없는 재료를 코팅하는 데 적합합니다.
유기금속 CVD(MOCVD)
MOCVD는 전구체로 특수 유기금속 화합물을 사용합니다. 이는 매우 고품질의 결정질 필름을 만드는 데 선호되는 방법이며, 고휘도 LED, 레이저 및 특정 유형의 태양 전지 제조에 필수적입니다.
기타 특수 방법
다이아몬드 필름 합성을 위한 열필라멘트 CVD(HFCVD) 또는 특정 목표 영역에 재료를 정밀하게 증착하기 위한 레이저 CVD(LCVD)와 같은 다른 변형 기술도 존재합니다.
목표에 맞는 올바른 선택하기
CVD의 다용성은 원하는 결과에 따라 특정 기술이 선택된다는 것을 의미합니다.
- 첨단 마이크로일렉트로닉스 구축에 중점을 두는 경우: 열 CVD 및 유기금속 CVD와 같은 방법을 통해 제공되는 탁월한 순도, 원자 수준의 두께 제어 및 재료 다용성이 최우선 순위입니다.
- 복잡한 기계 부품 코팅에 중점을 두는 경우: 핵심 이점은 모든 표면에 균일하고 내구성 있는 층을 보장하는 "비시선" 또는 순응성 커버리지입니다.
- 열에 민감한 기판에 필름을 증착하는 데 중점을 두는 경우: 기판 손상을 피하기 위해 플라즈마 강화 CVD(PECVD)와 같은 저온 공정이 필요한 선택입니다.
궁극적으로 화학 기상 증착은 과학 및 산업 분야에서 가장 중요한 구성 요소를 만들고 향상시키는 초석 기술입니다.
요약표:
| 응용 분야 | 주요 CVD 기여 |
|---|---|
| 반도체 제조 | 마이크로칩 및 회로를 위한 초박형, 순수 층 증착. |
| 보호 코팅 | 복잡한 공구 및 엔진 부품에 균일하고 마모에 강한 코팅 제공. |
| 광학 및 포토닉스 | 반사 방지 코팅 및 특수 광학 부품 생성. |
| 첨단 재료 | 탄소 나노튜브 및 특수 폴리머와 같은 고순도 재료 합성. |
