본질적으로 고분자용 화학 기상 증착(CVD)은 가스에서 직접 얇고 고체인 고분자 코팅을 표면에 형성하는 공정입니다. 액체 고분자를 적용하는 대신, 이 기술은 하나 이상의 전구체 가스(단량체)를 진공 챔버에 도입하여 반응시키고 대상 물체에 화학적으로 결합시켜, 바닥부터 매우 순수하고 균일한 고분자 필름을 형성합니다.
고분자 CVD의 핵심 장점은 단순히 코팅을 만드는 것이 아니라, 액체 방식으로 만들어진 코팅과는 근본적으로 다른 코팅을 만든다는 것입니다. 이는 복잡한 형태에 대해 초박형, 완벽하게 등각적이며 예외적으로 순수한 필름을 가능하게 하며, 이는 단순히 페인팅이나 침지로는 달성할 수 없습니다.
핵심 원리: 가스에서부터 구축
CVD의 힘은 스프레이나 딥 코팅과 같은 전통적인 "하향식" 방법과는 근본적으로 다른 "상향식" 조립 공정에 있습니다.
작동 방식
이 공정은 코팅될 물체(기판)가 들어있는 저압 챔버에 신중하게 선택된 전구체 가스를 도입하는 것을 포함합니다.
이 가스들은 일반적으로 열에 의해 활성화되어 기판 표면에서 직접 화학 반응을 일으킵니다. 이 반응은 분자 단위로 고체 고분자 필름을 형성합니다.
필름은 가스로부터 구성되기 때문에, 물체의 가장 복잡하거나 미세한 부분, 또는 비가시선 특징까지 침투하여 균일하게 코팅할 수 있습니다.
액체 코팅과의 대비
액체 기반 코팅은 증발해야 하는 용매 또는 운반체에 의존하며, 이는 불순물을 남기거나, 핀홀과 같은 표면 장력 결함을 생성하고, 특히 모서리나 복잡한 부품에서 불균일한 두께를 초래할 수 있습니다.
CVD는 깨끗하고 용매가 없는 진공 환경에서 작동함으로써 이러한 문제를 완전히 우회하여 더 조밀하고 완벽한 필름을 만듭니다.
고분자 CVD의 주요 장점
이러한 기상 접근 방식은 고성능 응용 분야에 필수적인 고유한 이점을 제공합니다.
복잡한 표면에서의 절대적인 등각성
가스 분자는 노출된 모든 표면에 도달할 수 있으므로, CVD는 완벽하게 균일한 두께의 고분자 층을 생성합니다. 이는 의료용 임플란트, 전자 부품 또는 미세전자기계 시스템(MEMS)과 같은 복잡한 품목을 코팅하는 데 필수적입니다.
전례 없는 순도 및 제어
진공 환경과 고순도 전구체 가스는 결과 고분자 필름이 용매, 첨가제 또는 오염 물질로부터 자유롭다는 것을 의미합니다.
또한, 이 공정은 최종 두께에 대한 나노미터 수준의 제어를 가능하게 하여 광학 및 전자 제품에 필요한 초박형 기능성 층을 생성할 수 있습니다.
우수한 내구성 및 접착력
CVD의 화학 반응은 고분자 코팅과 기판 재료 사이에 강한 공유 결합을 형성할 수 있습니다.
이는 높은 응력, 마모 및 극한 온도 변화에도 박리 없이 견딜 수 있는 매우 내구성이 강하고 탁월하게 접착되는 코팅을 만듭니다.
재료 다용성
CVD는 단일 유형의 기판에만 국한되지 않습니다. 이 공정은 금속, 세라믹, 유리, 심지어 다른 고분자를 포함한 광범위한 재료에 기능성 고분자 코팅을 적용하도록 조정될 수 있습니다.
장단점 이해하기
강력하지만, CVD는 특정 고려 사항이 있는 전문 기술입니다. 모든 코팅 방법을 대체하는 보편적인 방법은 아닙니다.
공정 복잡성 및 장비 비용
CVD는 진공 챔버, 정밀 가스 유량 제어기 및 온도 관리 시스템을 포함한 정교한 장비를 필요로 합니다. 이는 초기 설정이 전통적인 액체 코팅 라인보다 더 복잡하고 비용이 많이 든다는 것을 의미합니다.
재료 제한
가장 큰 한계는 적합한 휘발성 전구체의 필요성입니다. 원하는 고분자는 합성될 수 있고, 안전하게 취급될 수 있으며, 관리 가능한 공정 조건 하에서 반응하도록 유도될 수 있는 단량체 가스로부터 형성될 수 있어야 합니다. 모든 고분자가 실행 가능한 CVD 경로를 가지고 있는 것은 아닙니다.
물리 기상 증착(PVD)과의 구별
CVD를 PVD와 혼동하지 않는 것이 중요합니다. PVD에서는 고체 재료가 기화(예: 증발 또는 스퍼터링)되어 기판으로 물리적으로 운반됩니다.
CVD에서는 새로운 화학 반응을 통해 재료가 기판 위에 형성됩니다. 이 구별은 중요합니다. PVD는 일반적으로 금속 및 단단한 세라믹에 사용되는 반면, 고분자 CVD는 유기 기능성 필름에 중점을 둔 전문 분야입니다.
고분자 CVD를 선택해야 할 때
코팅 기술의 선택은 최종 목표와 직접적으로 일치해야 합니다. 고분자 CVD는 기존 방법으로는 해결할 수 없는 문제에 대한 고부가가치 솔루션입니다.
- 복잡한 마이크로 장치 또는 전자 제품 코팅이 주요 초점이라면: CVD는 복잡한 지형에 균일하고 핀홀 없는 절연 또는 패시베이션 층을 만드는 데 이상적입니다.
- 초고순도 생체 적합성 표면 생성이 주요 초점이라면: CVD는 의료용 임플란트 또는 실험실 기구를 기능화하는 무용매 방법을 제공하여 오염 물질이 침출되지 않는 고순도 표면을 보장합니다.
- 혹독한 환경에서의 내구성이 주요 초점이라면: CVD 필름의 강력한 접착력과 조밀하고 결함 없는 특성은 민감한 부품을 부식이나 마모로부터 보호하는 데 탁월합니다.
- 단순한 형태의 저비용 대량 코팅이 주요 초점이라면: 딥 코팅이나 스프레이 코팅과 같은 전통적인 방법이 거의 항상 더 비용 효율적이며 작업에 충분합니다.
그 원리를 이해함으로써, 고분자 CVD를 활용하여 다른 방법으로는 단순히 달성할 수 없는 표면 특성 및 장치 성능을 얻을 수 있습니다.
요약표:
| 특징 | 장점 |
|---|---|
| 공정 | 기상, 상향식 조립 |
| 균일성 | 복잡한 형태에 완벽하게 등각적 |
| 순도 | 무용매, 고순도 필름 |
| 두께 제어 | 나노미터 수준의 정밀도 |
| 접착력 | 내구성을 위한 강력한 공유 결합 |
| 기판 다용성 | 금속, 세라믹, 유리, 고분자에 적용 가능 |
귀하의 연구실에서 가장 까다로운 응용 분야를 위한 고성능 코팅이 필요하십니까?
KINTEK은 CVD와 같은 정밀 코팅 기술 솔루션을 포함하여 첨단 실험실 장비 및 소모품을 전문으로 합니다. 의료용 임플란트, 마이크로 전자 제품 또는 MEMS 장치를 개발하든, 당사의 전문 지식은 초고순도, 내구성 및 등각 고분자 필름을 달성하는 데 도움이 될 수 있습니다. 지금 문의하십시오 맞춤형 솔루션으로 귀하의 연구실 혁신 및 효율성을 지원하는 방법에 대해 논의하십시오.

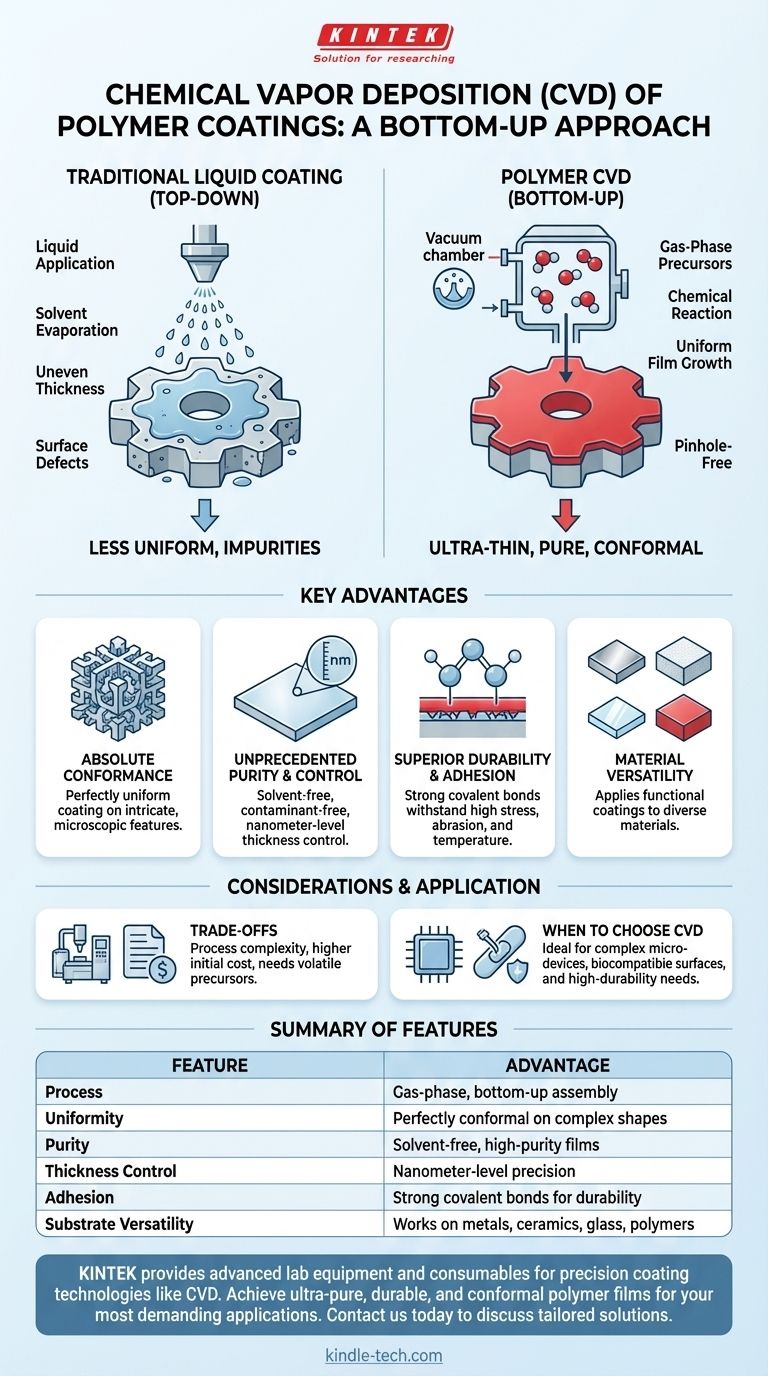

시각적 가이드
