화학 기상 증착(CVD) 방법이란 무엇인가요? 고순도 박막 제조 가이드

화학 기상 증착(CVD)은 기판으로 알려진 표면에 고순도의 고체 박막을 성장시키는 데 사용되는 고도로 제어된 제조 공정입니다. 반응성 가스(전구체)를 챔버에 도입하면, 이 가스가 기판 표면에서 화학적으로 반응하거나 분해되어 원하는 재료의 층을 남기게 됩니다. 이 방법은 현대 전자 제품 및 첨단 소재 생산에 필수적입니다.

CVD는 단순한 코팅 기술이 아니라, 표면에서 직접 발생하는 정밀한 화학 합성 공정입니다. 이를 통해 고성능 필름을 원자 단위로 구성할 수 있어 반도체, 항공우주 및 재료 과학 산업에 필수적인 기술입니다.

화학 기상 증착의 기본 원리

CVD를 이해하려면, 고도로 제어된 환경에서 화학 성분으로 재료를 만드는 과정으로 생각하는 것이 가장 좋습니다. 이 공정은 여러 핵심 구성 요소와 정밀한 일련의 사건에 의존합니다.

CVD 시스템의 핵심 구성 요소

일반적인 CVD 시스템은 증착이 일어나는 반응 챔버로 구성됩니다. 가스 공급 시스템은 하나 이상의 휘발성 전구체 가스를 챔버에 정밀하게 도입합니다. 에너지원(종종 열)은 화학 반응을 시작하는 데 필요한 에너지를 제공하며, 진공 시스템은 공기를 제거하고 제어된 분위기를 유지합니다. 마지막으로, 배기 시스템은 공정 중에 생성되는 휘발성 부산물을 안전하게 처리합니다.

증착 공정 설명

먼저, 코팅될 물체인 기판(예: 실리콘 웨이퍼)이 반응 챔버 안에 놓입니다. 그런 다음 챔버는 오염 물질을 제거하기 위해 진공 밀봉됩니다.

다음으로, 원하는 필름의 원소를 포함하는 특정 전구체 가스가 도입됩니다. 일반적으로 기판을 가열하여 에너지를 가하면, 가스가 뜨거운 표면에서 반응하거나 분해됩니다.

이 화학 반응으로 인해 고체 물질이 증착되어 기판 위에 층층이 성장하는 박막을 형성합니다. 반응에서 생성된 모든 기체 부산물은 가스 흐름 및 배기 시스템에 의해 챔버에서 지속적으로 제거됩니다.

CVD가 중요한 기술인 이유

CVD의 광범위한 사용은 다른 많은 방법으로는 달성할 수 없는 탁월한 품질과 다용성을 가진 재료를 생산할 수 있는 능력에서 비롯됩니다.

타의 추종을 불허하는 순도 및 성능

이 공정은 고순도 전구체 가스를 사용하여 제어된 진공 환경에서 발생하기 때문에 CVD는 극도로 조밀하고 고순도의 필름을 생산할 수 있습니다. 이는 마이크로칩과 같은 고성능 응용 분야에 중요한 우수한 전기적, 광학적, 기계적 특성을 가진 재료를 만듭니다.

재료 및 기판의 다용성

CVD는 매우 다용도입니다. 다음을 포함하여 광범위한 재료를 증착하는 데 사용할 수 있습니다.

• 반도체: 실리콘, 질화규소, 이산화규소
• 첨단 탄소: 다이아몬드, 그래핀, 탄소 나노튜브 및 나노섬유
• 금속 및 세라믹: 텅스텐, 질화티타늄 및 다양한 고유전율 유전체

이 공정은 금속, 세라믹, 유리 등 다양한 기판에 적용할 수 있어 수많은 산업 분야에 적용 가능합니다.

광범위한 산업 응용 분야

이러한 다용성 덕분에 CVD는 여러 핵심 분야에서 중요한 기술이 됩니다. 전자 제품의 반도체에 박막을 증착하고, 절삭 공구용 내마모성 및 내식성 코팅을 생성하며, 박막 태양 전지용 광전 재료를 증착하는 데 사용됩니다.

장단점 및 과제 이해

강력하지만 CVD는 고려해야 할 특정 요구 사항과 한계가 있는 복잡한 공정입니다.

고온 요구 사항

전통적인 CVD 공정은 화학 반응을 유도하기 위해 종종 매우 높은 온도를 필요로 합니다. 이는 일부 기판 재료가 변형되거나 녹지 않고 열을 견디지 못할 수 있으므로 사용할 수 있는 기판 재료의 유형을 제한할 수 있습니다.

공정 복잡성 및 전문성

CVD 장비를 작동하려면 높은 수준의 기술력과 공정 제어가 필요합니다. 균일하고 고품질의 필름을 얻으려면 온도, 압력, 가스 유량 및 화학적 특성과 같은 요소를 세심하게 관리해야 합니다. 이러한 복잡성은 장비 및 운영 비용을 증가시킵니다.

전구체 화학 물질 취급

CVD에 사용되는 전구체 가스는 독성이 강하거나 가연성이거나 부식성이 있을 수 있습니다. 이는 안전한 작동을 보장하고 환경 영향을 완화하기 위해 정교한 안전 프로토콜, 가스 처리 시스템 및 배기 처리가 필요합니다.

목표에 맞는 올바른 선택

증착 방법 선택은 전적으로 프로젝트의 특정 재료 및 성능 요구 사항에 따라 달라집니다.

• 최고의 재료 순도 및 성능에 중점을 둔다면: CVD는 반도체 및 첨단 광학 장치에 필요한 결함 없는 고순도 필름을 생성하기 위한 산업 표준입니다.
• 첨단 나노 구조 생성에 중점을 둔다면: CVD는 탄소 나노튜브, 그래핀 시트 및 나노와이어와 같은 고유한 구조를 가진 재료를 성장시키는 데 지배적이고 필수적인 방법입니다.
• 내구성 있는 기능성 코팅에 중점을 둔다면: CVD는 가혹한 조건에서 산업용 도구 및 부품을 보호하는 데 이상적인 매우 단단하고 조밀하며 내식성 있는 층을 제공합니다.

궁극적으로 화학 기상 증착의 원리를 이해하는 것은 오늘날 가장 진보된 기술이 원자 단위로 어떻게 제조되는지 이해하는 데 핵심입니다.

요약표:

특징	설명
주요 기능	기판(예: 실리콘 웨이퍼) 위에 고순도 고체 박막을 증착합니다.
주요 재료	반도체(실리콘), 첨단 탄소(그래핀, 다이아몬드), 금속 및 세라믹.
핵심 장점	중요한 응용 분야를 위한 타의 추종을 불허하는 재료 순도 및 성능.
일반적인 응용 분야	마이크로칩, 내마모성 코팅, 박막 태양 전지, 나노 구조.

고성능 CVD 기술을 연구실에 통합할 준비가 되셨습니까?

KINTEK은 화학 기상 증착과 같은 고급 공정에 필요한 정밀한 실험실 장비 및 소모품을 제공하는 전문 기업입니다. 차세대 반도체, 내구성 있는 코팅 또는 새로운 나노 재료를 개발하든, 당사의 전문 지식은 우수한 결과를 위한 올바른 도구를 보장합니다.

오늘 저희에게 연락하여 당사의 솔루션이 귀사의 연구 및 제조 역량을 어떻게 향상시킬 수 있는지 논의하십시오.

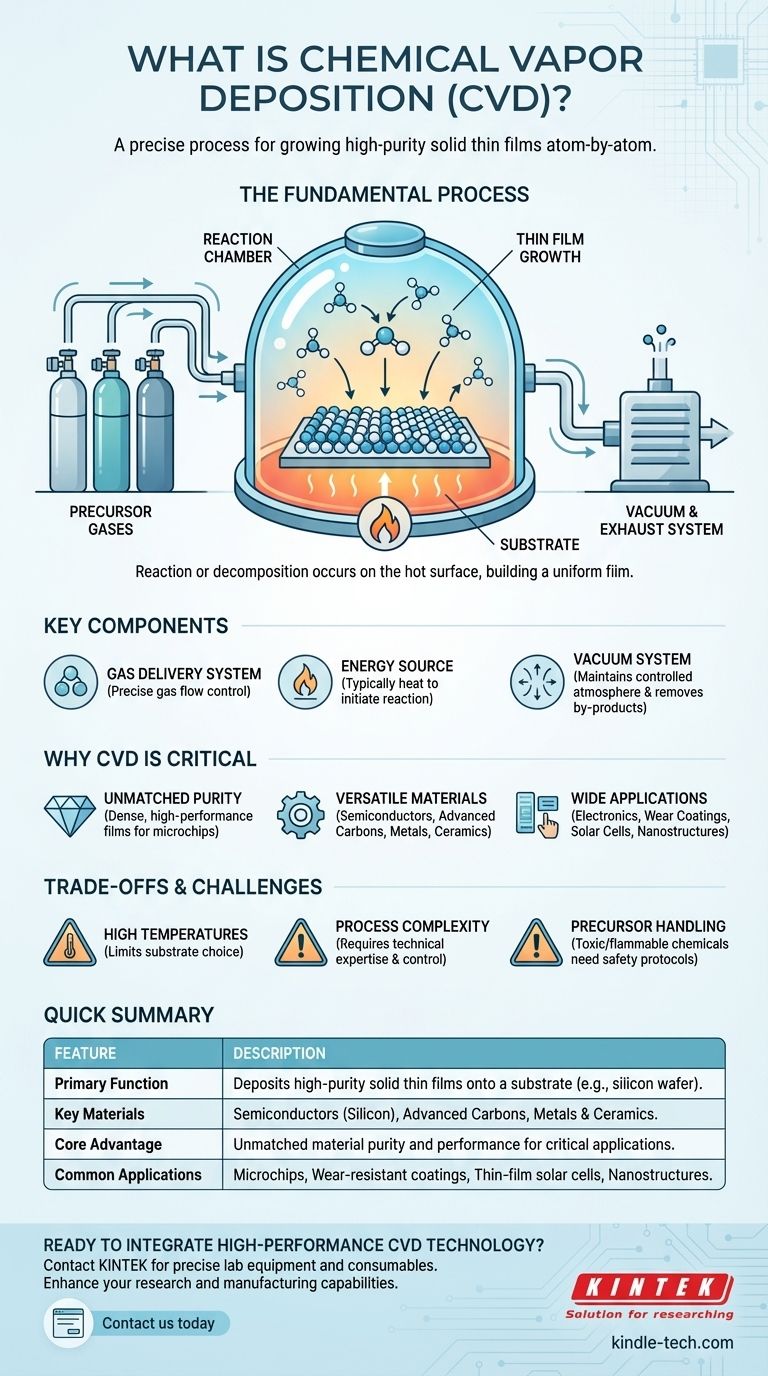

시각적 가이드
