화학 기상 증착(CVD)은 제어된 환경에서 화학 반응을 통해 기판에 박막과 코팅을 증착하는 데 사용되는 정교한 제조 기술입니다.이 공정은 반도체 제조, 광학 기기 생산, 보호 코팅 제작과 같은 산업에 필수적인 요소입니다.CVD 공정은 일반적으로 기체 반응물을 기판 표면으로 운반, 흡착, 표면 반응, 핵 형성 및 필름 성장, 부산물 탈착 및 제거 등 여러 주요 단계로 이루어집니다.이 기술은 매우 다재다능하여 저차원 재료의 효율적인 성장과 내구성, 마찰 감소, 열 성능과 같은 기판의 특성을 향상시킬 수 있습니다.

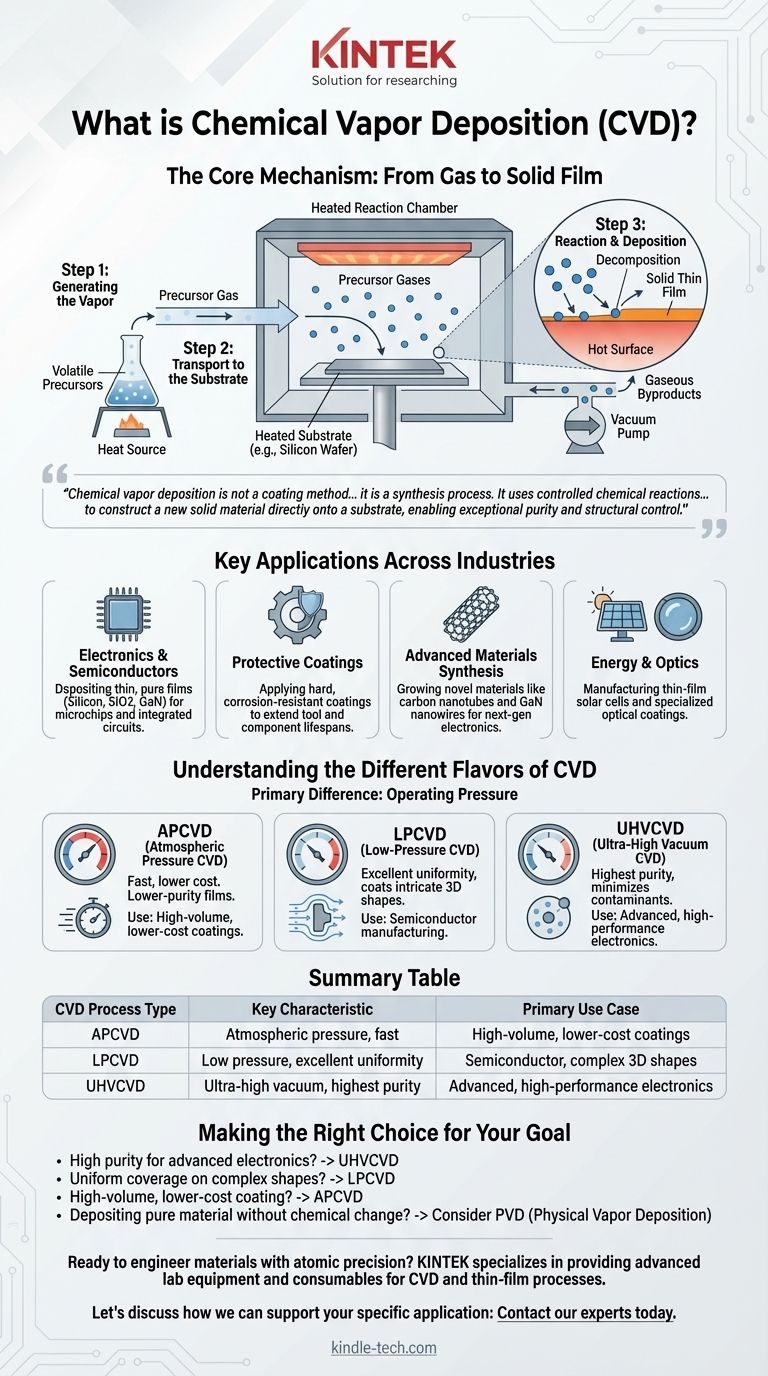

핵심 포인트 설명:

화학기상증착(Chemical Vapor Deposition) 기술은 무엇에 관련되어 있나요? 고급 응용 분야를 위한 박막 증착 마스터링
  1. 반응하는 기체 종의 수송:

    • 이 공정은 휘발성 기체 화합물을 반응 챔버에 도입하는 것으로 시작됩니다.이러한 가스는 증착 환경을 정밀하게 제어하기 위해 종종 진공 조건에서 기판 표면으로 이송됩니다.
  2. 표면 흡착:

    • 기체 종은 기질에 도달하면 기질 표면에 흡착합니다.이 단계는 박막을 형성하는 후속 화학 반응의 단계를 설정하기 때문에 매우 중요합니다.
  3. 이종 표면 촉매 반응:

    • 흡착된 종은 기질 표면에서 화학 반응을 일으키며, 종종 표면 자체에 의해 촉매 작용을 합니다.이러한 반응에는 분해, 재결합 또는 다른 기체와의 상호 작용이 포함될 수 있으며 고체 물질이 형성될 수 있습니다.
  4. 성장 부위로의 표면 확산:

    • 초기 반응 후, 종은 기판 표면을 가로질러 확산되어 핵 형성 및 필름 성장이 일어나는 성장 부위에 도달합니다.이 단계는 재료의 균일한 증착과 접착을 보장합니다.
  5. 필름의 핵 형성 및 성장:

    • 핵 형성은 증착된 물질의 작은 클러스터가 기판 위에 형성되는 필름 형성의 시작을 의미합니다.이러한 클러스터는 성장하고 합쳐져 연속적인 박막을 형성합니다.
  6. 기체 부산물 탈착:

    • 필름이 성장함에 따라 기체 부산물이 생성되어 표면에서 탈착되어야 합니다.그런 다음 증착된 필름의 순도와 무결성을 유지하기 위해 이러한 부산물을 반응 영역에서 멀리 이동시킵니다.
  7. 응용 분야 및 이점:

    • CVD는 반도체, 광학 장치 및 보호 코팅 생산에 널리 사용됩니다.특히 두께와 구성을 정밀하게 제어하여 고품질의 균일한 필름을 생산할 수 있다는 점에서 높은 평가를 받고 있습니다.또한 CVD는 내구성을 높이고 마찰을 줄이며 열 성능을 개선하는 등 기판의 특성을 향상시킬 수 있습니다.
  8. 재료 증착의 다양성:

    • 이 기술은 진공 챔버에서 기상 증착을 통해 폴리(파라자일렌)과 같은 폴리머를 포함한 다양한 재료를 증착할 수 있습니다.이러한 다용도성 덕분에 CVD는 첨단 제조 및 재료 과학의 초석 기술이 되었습니다.

이러한 주요 단계와 그 중요성을 이해하면 화학 기상 증착 공정의 복잡성과 정밀성, 그리고 현대 산업 응용 분야에서 중요한 역할을 이해할 수 있습니다.

요약 표:

단계 설명
기체 종의 운반 휘발성 기체가 반응 챔버로 도입되어 기판으로 운반됩니다.
표면 흡착 기체 종은 기질 표면에 흡착하여 화학 반응을 일으킵니다.
표면 촉매 반응 흡착된 종은 종종 기질 표면에 의해 촉매 작용을 하는 반응을 거칩니다.
표면 확산 균일한 증착을 위해 종은 기질을 가로질러 성장 부위로 확산됩니다.
핵 형성 및 필름 성장 작은 클러스터가 형성되어 연속적인 박막으로 성장합니다.
부산물 탈착 필름 순도를 유지하기 위해 가스 부산물을 제거합니다.
응용 분야 반도체, 광학 장치 및 보호 코팅에 사용됩니다.
이점 내구성을 높이고 마찰을 줄이며 열 성능을 개선합니다.

CVD로 제조 공정을 혁신하는 방법을 알아보세요. 지금 바로 전문가에게 문의하세요 !
