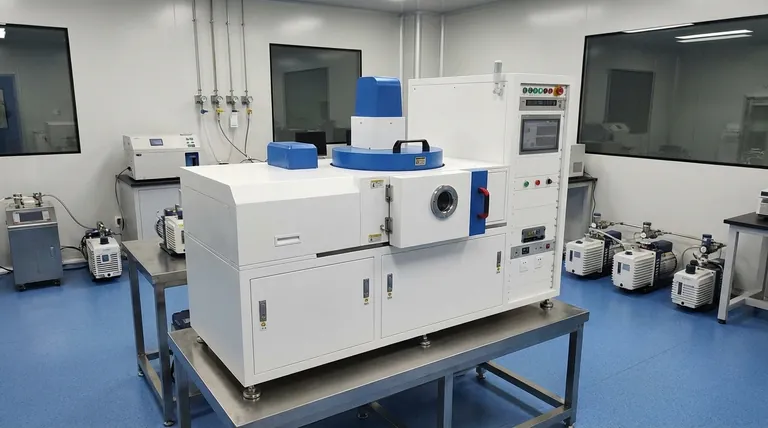

박막 증착은 본질적으로 하나의 재료를 기판이라고 하는 다른 재료의 표면에 미세한 층으로 적용하는 고도로 제어된 공정입니다. 이 합성을 통해 우리는 물체의 표면에 전기 전도성, 내마모성 또는 특정 광학 특성과 같이 기본 벌크 재료 자체에는 없는 새로운 특성을 부여할 수 있습니다.
박막 증착은 단순히 코팅을 적용하는 것이 아니라, 사실상 모든 현대 기술의 기반이 되는 제조 공정입니다. 원자 규모의 층 적용을 정밀하게 제어함으로써 우리는 새로운 특성을 가진 재료를 공학적으로 만들 수 있으며, 이는 강력한 마이크로칩에서 효율적인 태양 전지에 이르기까지 모든 것을 가능하게 합니다.
근본적인 목표: 재료 표면 강화
"박막"이란 무엇을 의미하나요?
박막은 나노미터의 일부에서 수 마이크로미터에 이르는 두께의 재료 층입니다. 이 층은 너무 얇아서 벌크 형태의 동일한 재료와는 상당히 다른 특성을 가질 수 있습니다.
기판과 타겟
이 공정에는 두 가지 주요 구성 요소가 포함됩니다. 기판은 실리콘 웨이퍼나 유리 조각과 같이 코팅되는 기본 재료 또는 물체입니다. 타겟은 필름 자체를 형성할 원료입니다.
왜 고체 블록 재료를 사용하지 않나요?
증착은 독특한 장점을 제공하기 때문에 사용됩니다. 희귀하거나 값비싼 재료를 절약하고, 독특한 나노 구조 코팅을 만들 수 있으며, 최소한의 부피와 무게로 기능을 추가할 수 있습니다.
주요 증착 방법: 필름이 만들어지는 방식
박막을 증착하는 수많은 기술이 있으며, 일반적으로 물리적 및 화학적이라는 두 가지 주요 범주로 나뉩니다.
물리 기상 증착(PVD)
PVD 기술은 물리적 수단을 통해 고체 타겟에서 기판으로 재료를 전달합니다.
일반적인 예는 스퍼터링입니다. 미세한 샌드블래스터를 상상해 보세요. 하지만 표면을 침식하는 대신 고에너지 입자(이온)를 사용하여 타겟을 충격합니다. 이 충격은 타겟에서 원자를 떨어뜨리고, 이 원자는 이동하여 기판에 증착되어 얇고 균일한 필름을 형성합니다.
화학 증착
이 방법은 기판 표면에서 화학 반응을 사용하여 필름을 형성합니다. 전구체는 종종 반응하거나 분해되어 원하는 재료를 남기는 가스 또는 액체입니다.
더 간단한 액체 기반 방법
일부 응용 분야에서는 더 간단한 방법으로 충분합니다. 스핀 코팅 또는 드롭 캐스팅과 같은 기술은 액체 전구체를 적용한 다음 용매를 증발시켜 박막을 남기는 것을 포함합니다.
장단점 이해하기
증착 방법을 선택하는 것은 성능, 비용 및 최종 제품의 특정 요구 사항 간의 균형을 맞추는 것을 포함합니다. 모든 응용 분야에 완벽한 단일 방법은 없습니다.
스텝 커버리지의 과제
스텝 커버리지 또는 채움 능력은 마이크로칩의 트렌치와 같이 복잡한 표면 지형을 가진 기판을 필름이 얼마나 균일하게 덮는지를 나타냅니다.
이는 반도체 제조에서 중요한 매개변수입니다. 스텝 커버리지가 좋지 않은 공정은 필름에 얇고 약한 부분이나 틈을 만들 수 있어 장치 고장으로 이어질 수 있습니다.
내부 응력 및 접착력
증착 중 기판의 온도는 중요한 요소입니다. 필름과 기판 간의 열팽창 계수 차이는 부품이 냉각될 때 상당한 내부 응력을 생성할 수 있습니다.
높은 응력은 필름이 기판에서 균열되거나 벗겨지게 하여 장치를 손상시킬 수 있습니다. 이 응력을 관리하는 것은 내구성이 뛰어나고 신뢰할 수 있는 코팅을 만드는 데 중요합니다.
공정 복잡성 및 비용
스퍼터링과 같은 고정밀 방법은 우수하고 밀도가 높은 필름을 생성하지만, 값비싼 진공 장비가 필요하고 상대적으로 느립니다. 스핀 코팅과 같은 더 간단한 방법은 빠르고 저렴하지만 필름의 최종 특성에 대한 제어력이 떨어집니다.
목표에 맞는 올바른 선택
최고의 증착 기술은 프로젝트의 기술 요구 사항, 재료 제약 및 예산에 전적으로 달려 있습니다.
- 복잡한 전자 제품을 위한 고순도, 고밀도 필름에 주로 초점을 맞춘다면: 두께와 균일성에 대한 정밀한 제어 때문에 스퍼터링과 같은 물리 기상 증착 방법이 필요할 것입니다.
- 태양 전지 또는 디스플레이와 같은 응용 분야를 위한 넓은 영역 커버리지에 주로 초점을 맞춘다면: 성능과 제조 처리량의 균형을 맞추기 위해 PVD와 화학적 방법의 조합이 자주 사용됩니다.
- 제한된 예산으로 신속한 프로토타이핑 또는 실험실 규모 연구에 주로 초점을 맞춘다면: 스핀 코팅 또는 드롭 캐스팅과 같은 더 간단한 액체 기반 방법이 실행 가능하고 접근 가능한 시작점을 제공합니다.
이러한 근본적인 원리를 이해하면 원자재를 기능적이고 고성능 장치로 전환하는 프로세스를 선택하고 최적화할 수 있습니다.
요약표:
| 측면 | 핵심 요약 |
|---|---|
| 정의 | 재료의 미세한 층(나노미터에서 마이크로미터)을 기판에 적용하는 것. |
| 주요 목표 | 벌크 재료에는 없는 새로운 특성(예: 전도성, 경도)을 표면에 부여하는 것. |
| 주요 방법 | 스퍼터링과 같은 물리 기상 증착(PVD) 및 화학 증착. |
| 주요 고려 사항 | 스텝 커버리지, 내부 응력, 접착력, 공정 복잡성 및 비용. |
