직설적으로 말하면, 스퍼터링에는 단일 증착 속도가 없습니다. 이 속도는 고정된 상수가 아니라 증착되는 특정 재료, 사용되는 스퍼터링 시스템 유형 및 정확한 공정 매개변수에 따라 달라지는 매우 가변적인 결과입니다. 일부 순수 금속의 DC 스퍼터링은 높은 증착 속도를 달성할 수 있지만, 실제 값은 분당 몇 옹스트롬에서 수백 나노미터에 이를 수 있습니다.
핵심은 스퍼터링 증착 속도가 기술 자체의 고유한 속성이 아니라 제어 가능한 변수라는 것입니다. 이 속도를 지배하는 요인을 이해하는 것이 최대 처리량 또는 우수한 박막 품질을 위해 공정을 최적화하는 열쇠입니다.
스퍼터링 증착 속도를 지배하는 것은 무엇입니까?
스퍼터링 시스템에서 박막이 성장하는 속도는 여러 상호 작용하는 물리적 요인의 직접적인 결과입니다. 공정을 숙달한다는 것은 각 요소를 조작하는 방법을 이해하는 것을 의미합니다.
타겟 재료의 스퍼터링 수율
스퍼터링 수율은 가장 기본적인 요소입니다. 이는 타겟 표면에서 각 고에너지 이온이 충돌할 때 방출되는 원자의 수를 정의합니다.
이 수율은 재료의 고유한 속성입니다. 무거운 타겟 원자(금 또는 텅스텐과 같은)는 일반적으로 가벼운 원자(알루미늄 또는 티타늄과 같은)보다 방출하기 어렵기 때문에 동일한 조건에서 본질적으로 다른 스퍼터링 속도를 나타냅니다.
타겟의 이온 전류 밀도
증착 속도는 이온 전류 밀도(초당 타겟의 특정 영역을 폭격하는 이온 수)에 정비례합니다.
음극(타겟)에 더 많은 전력을 가하면 더 조밀한 플라즈마가 생성되어 타겟으로의 이온 흐름이 증가합니다. 간단히 말해, 더 많은 전력은 더 높은 증착 속도를 의미합니다. 이것은 공정 속도를 제어하는 데 사용되는 가장 일반적인 레버입니다.
스퍼터링 가스 및 챔버 압력
이 공정은 일반적으로 아르곤과 같은 불활성 가스로 채워진 진공 챔버에서 작동합니다. 이 가스의 압력은 이중 역할을 합니다.
첫째, 이온을 생성하는 플라즈마를 유지하기 위해 충분한 압력(예: 1-100 mTorr)이 필요합니다. 그러나 압력이 너무 높으면 스퍼터링된 원자가 기판으로 가는 도중에 많은 가스 분자와 충돌합니다. 이 산란 효과는 직접 도달하는 원자의 수를 줄여 유효 증착 속도를 낮춥니다.
타겟-기판 거리
챔버의 형상은 중요합니다. 타겟과 기판 사이의 거리가 증가하면 기판에 도달하는 스퍼터링된 원자의 플럭스가 감소합니다.
이는 손전등 빔이 벽에서 멀어질수록 희미해지는 것과 유사하게 원자가 더 넓은 영역으로 퍼지는 단순한 기하학적 효과 때문입니다. 거리가 짧을수록 일반적으로 속도가 빨라집니다.
절충점 이해
가능한 최대 증착 속도를 추구하는 것은 종종 박막 품질의 다른 중요한 영역에서 타협을 수반합니다. 원하는 결과를 얻으려면 이러한 절충점을 이해하는 것이 필수적입니다.
속도 대 박막 품질
전력을 높여 증착 속도를 공격적으로 증가시키면 기판에 전달되는 에너지와 열도 증가합니다. 이는 박막에 열 응력을 유발하거나, 접착 불량을 일으키거나, 민감한 기판을 손상시킬 수도 있습니다. 더 느리고 더 제어된 증착은 종종 더 조밀하고 안정적인 박막 구조를 생성합니다.
속도 대 스텝 커버리지
낮은 압력에서 달성되는 매우 높고 방향성 있는 증착 속도는 스퍼터링된 원자에 대한 "시선" 경로를 생성합니다. 빠르지만, 이는 미세 구조의 측벽에서 박막이 상단 표면보다 훨씬 얇은 스텝 커버리지 불량을 초래할 수 있습니다. 압력을 높이면 원자를 산란시켜 커버리지를 개선할 수 있지만, 이는 증착 속도 감소를 직접적으로 수반합니다.
속도 대 균일성
한 지점에서 높은 증착 속도를 달성하는 것은 간단합니다. 넓은 기판 전체에 걸쳐 높고 균일한 속도를 달성하는 것은 상당한 엔지니어링 과제입니다. 마그네트론 구성 및 기판 회전을 포함한 시스템 설계는 속도와 박막 두께 균일성이라는 상충되는 목표의 균형을 맞추는 데 중요합니다.
목표에 맞는 올바른 선택
최적의 증착 속도는 주요 목표에 따라 결정됩니다. 다음 지침을 사용하여 공정 결정을 내리십시오.
- 최대 처리량이 주요 초점인 경우: 전도성 금속에 고출력 DC 스퍼터링을 사용하고, 타겟-기판 거리를 최소화하며, 안정적인 플라즈마를 유지할 수 있을 만큼 충분히 높은 압력을 미세 조정하십시오.
- 우수한 박막 품질이 주요 초점인 경우: 적당한 전력 수준을 사용하고, 기판의 우수한 열 관리를 보장하며, 더 느리고 더 제어된 증착을 통해 조밀하고 낮은 응력의 박막을 성장시키십시오.
- 복잡한 3D 기능 코팅이 주요 초점인 경우: 의도적으로 약간 더 높은 가스 압력을 사용하여 산란을 유도하고, 이를 기판 회전과 결합하여 균일한 스텝 커버리지를 보장하되, 이는 전체 증착 속도를 감소시킬 것임을 받아들이십시오.
궁극적으로 증착 속도를 제어하는 것은 특정 기술 및 경제적 목표를 충족하기 위해 이러한 상호 연결된 공정 변수들의 균형을 의도적으로 맞추는 것입니다.
요약표:
| 요소 | 증착 속도에 미치는 영향 |
|---|---|
| 타겟 재료 (스퍼터링 수율) | 고유한 속성; 가벼운 금속(Al)은 일반적으로 무거운 금속(W)보다 빠르게 스퍼터링됩니다. |
| 전력 / 이온 전류 밀도 | 정비례; 더 많은 전력 = 더 높은 속도. |
| 가스 압력 | 복잡한 영향; 너무 높은 압력은 산란을 유발하고 유효 속도를 감소시킵니다. |
| 타겟-기판 거리 | 반비례; 거리가 짧을수록 = 속도가 높아집니다. |
최대 처리량, 우수한 박막 품질 또는 완벽한 스텝 커버리지를 위해 스퍼터링 공정을 최적화할 준비가 되셨습니까? KINTEK의 전문가들은 실험실 장비 및 소모품을 전문으로 하며, 귀하의 특정 실험실 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 귀하의 정확한 증착 목표를 달성하기 위한 올바른 시스템과 매개변수를 선택하는 데 도움을 드릴 수 있습니다. 오늘 저희에게 연락하여 프로젝트에 대해 논의하십시오!

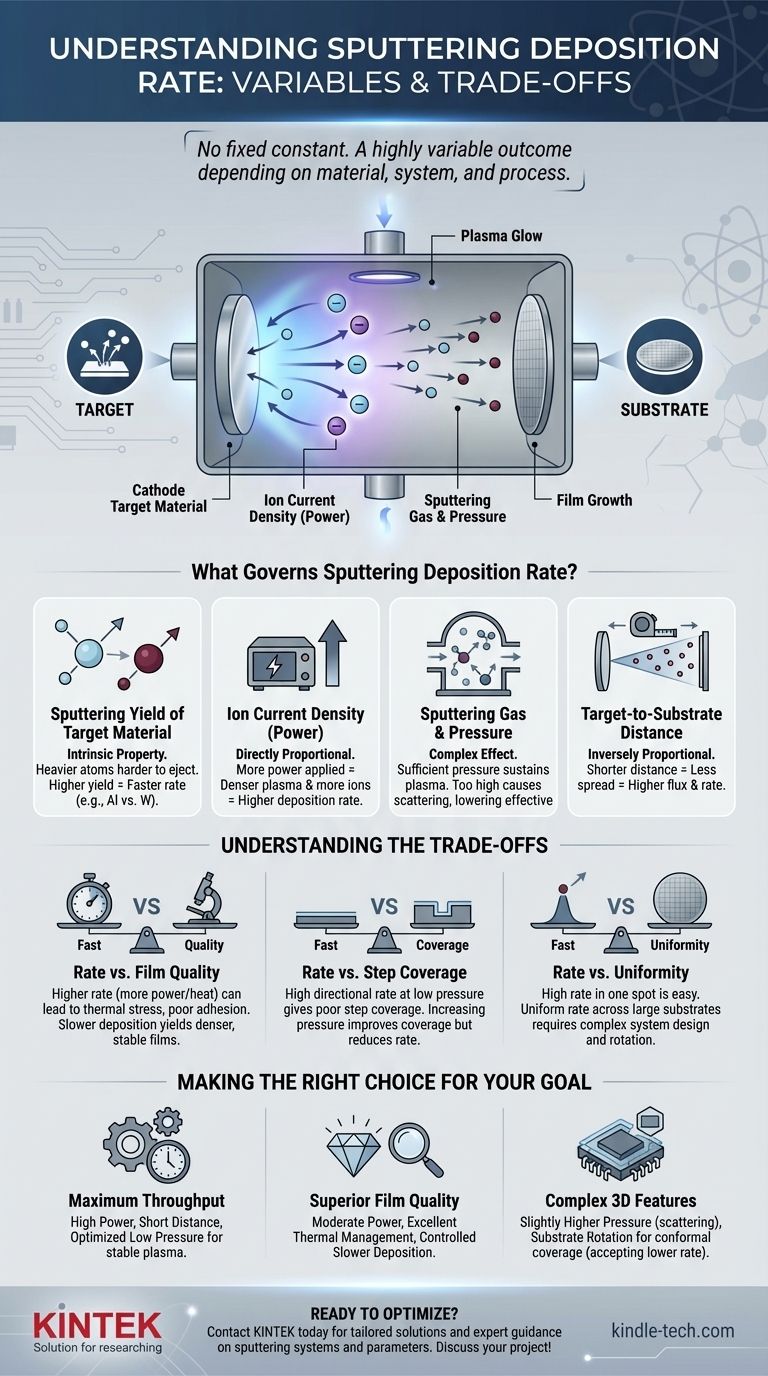

시각적 가이드
