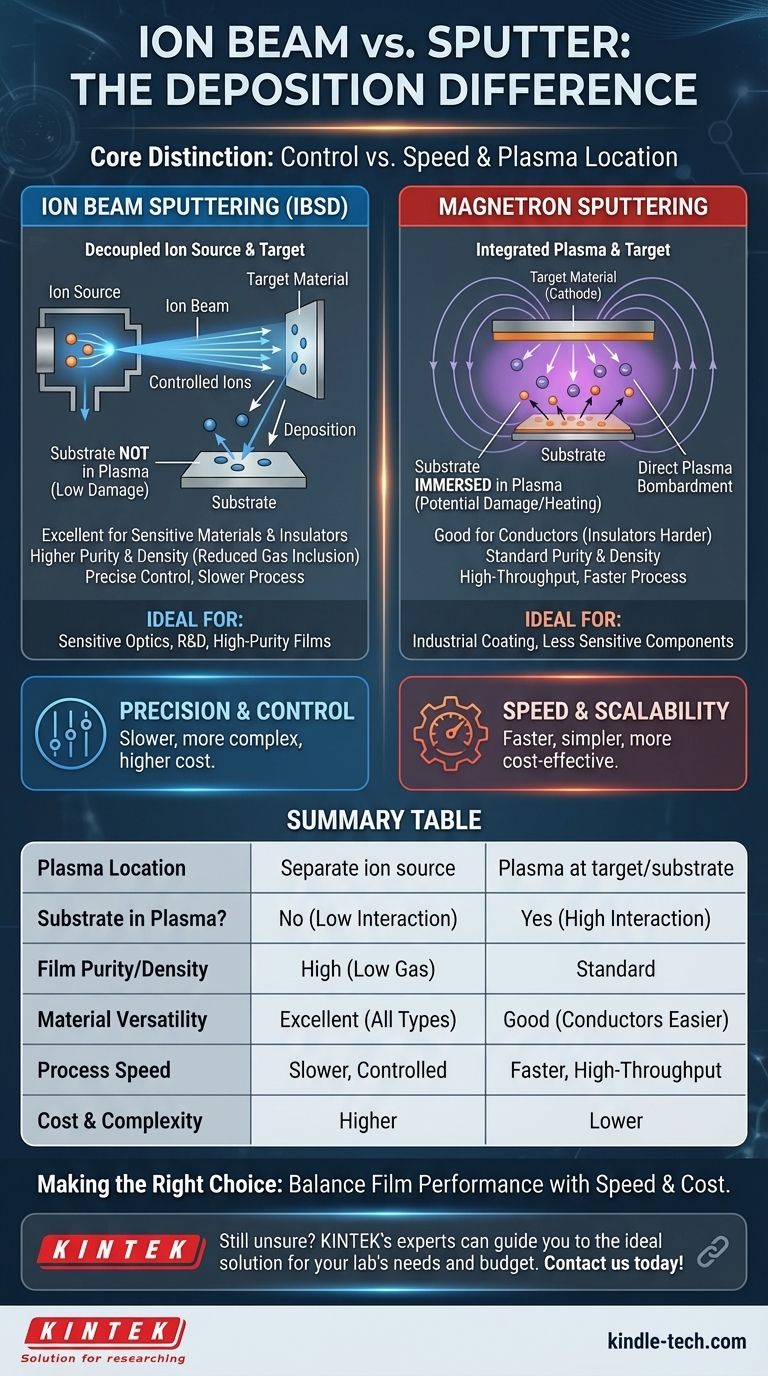

이온 빔 스퍼터링과 스퍼터링(일반적으로 마그네트론 스퍼터링이라고 함)은 모두 기판 위에 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다.그러나 메커니즘, 응용 분야 및 작동 특성이 크게 다릅니다.이온 빔 스퍼터링은 별도의 이온 소스를 사용하여 이온 빔을 생성하여 대상 물질을 스퍼터링한 다음 기판 위에 증착합니다.이 방법을 사용하면 전도성 재료와 절연 재료를 모두 사용할 수 있으며 타겟과 기판 사이의 플라즈마 상호 작용을 피할 수 있습니다.반면 마그네트론 스퍼터링은 자기장을 사용하여 타겟과 기판 사이에 플라즈마를 가두므로 증착 속도가 빠르고 자동화가 가능하지만 사용할 수 있는 재료의 종류가 제한됩니다.두 기술 모두 고유한 장점과 장단점이 있어 다양한 애플리케이션에 적합합니다.

핵심 사항을 설명합니다:

이온 빔 스퍼터링과 마그네트론 스퍼터링의 차이점은 무엇인가요?박막 증착을 위한 핵심 인사이트
  1. 스퍼터링의 메커니즘:

    • 이온 빔 스퍼터링(IBS): IBS에서는 이온 소스가 이온 빔(일반적으로 아르곤)을 생성하여 대상 물질을 폭격합니다.이온은 타겟에서 원자를 제거한 다음 기판 위에 증착합니다.이온 소스는 타겟과 분리되어 있고 스퍼터링된 원자는 중성이므로 전도성 및 절연성 물질을 모두 증착할 수 있습니다.
    • 마그네트론 스퍼터링: 마그네트론 스퍼터링은 자기장을 사용하여 타겟 표면 근처에 전자를 가두어 고밀도 플라즈마를 생성합니다.플라즈마는 불활성 가스(일반적으로 아르곤)를 이온화하고, 생성된 이온이 타겟에 충돌하여 원자를 기판에 스퍼터링합니다.플라즈마는 타겟과 기판 사이에 갇히기 때문에 사용할 수 있는 재료의 종류가 제한될 수 있습니다.
  2. 플라즈마 상호 작용:

    • 이온 빔 스퍼터링: IBS에서는 타겟과 기판 사이에 플라즈마가 없습니다.따라서 민감한 기판이 손상될 위험이 줄어들고 증착된 필름에 스퍼터 가스가 포함되는 것을 최소화할 수 있습니다.
    • 마그네트론 스퍼터링: 플라즈마가 타겟과 기판 사이에 존재하여 증착 속도를 높일 수 있지만 민감한 기판에 손상을 입히고 필름에 가스 불순물을 유입시킬 수 있습니다.
  3. 재료 호환성:

    • 이온 빔 스퍼터링: IBS는 스퍼터링된 원자가 중성이고 타겟과 기판 사이에 편향이 없기 때문에 전도성 및 비전도성(절연성) 재료 모두에 사용할 수 있습니다.
    • 마그네트론 스퍼터링: 마그네트론 스퍼터링은 일반적으로 플라즈마의 존재와 편향된 타겟이 필요하기 때문에 전도성 재료로 제한됩니다.절연 재료는 추가 기술과 함께 사용할 수 있지만 복잡성이 증가합니다.
  4. 필름 품질 및 균일성:

    • 이온 빔 스퍼터링: IBS는 일반적으로 균일성이 우수하고 결함이 적은 고품질의 필름을 생산합니다.이는 이온 빔의 정밀한 제어와 타겟과 기판 사이에 플라즈마가 없기 때문입니다.
    • 마그네트론 스퍼터링: 마그네트론 스퍼터링은 높은 증착률을 달성할 수 있지만, 플라즈마 및 잠재적인 가스 포함으로 인해 필름 품질이 떨어질 수 있습니다.
  5. 비용 및 복잡성:

    • 이온 빔 스퍼터링: IBS는 별도의 이온 소스와 이온 빔의 정밀한 제어가 필요하기 때문에 비용이 더 많이 들고 복잡합니다.일반적으로 높은 필름 품질이 필요한 애플리케이션에 사용됩니다.
    • 마그네트론 스퍼터링: 마그네트론 스퍼터링은 비용이 저렴하고 대량 생산, 특히 증착 시간이 짧은 박막에 더 적합합니다.고도로 자동화된 시스템에서 자주 사용됩니다.
  6. 응용 분야:

    • 이온 빔 스퍼터링: IBS는 광학 코팅, 반도체 장치 및 필름 균일성과 순도가 중요한 연구 분야와 같이 고품질 필름이 필요한 애플리케이션에 이상적입니다.
    • 마그네트론 스퍼터링: 마그네트론 스퍼터링은 전자제품용 박막 생산, 장식용 코팅, 대규모 제조 공정 등 산업 응용 분야에서 널리 사용됩니다.

요약하면, 이온 빔 스퍼터링과 마그네트론 스퍼터링은 모두 박막 증착에 유용한 기술이지만 메커니즘, 재료 호환성, 박막 품질 및 비용 면에서 차이가 있습니다.둘 중 어떤 것을 선택할지는 높은 필름 품질, 재료 호환성 또는 대량 생산의 필요성과 같은 애플리케이션의 특정 요구 사항에 따라 달라집니다.

요약 표:

기능 이온 빔 스퍼터링(IBS) 마그네트론 스퍼터링
메커니즘 분리된 이온 소스, 중성 스퍼터링 원자 자기장, 플라즈마 감금
플라즈마 상호 작용 표적과 기질 사이에 플라즈마 없음 타겟과 기판 사이에 플라즈마 존재
재료 호환성 전도성 및 절연성 소재 주로 전도성 재료
필름 품질 고품질의 균일한 필름 낮은 품질, 가스 포함 가능성
비용 및 복잡성 더 높은 비용, 더 복잡한 더 낮은 비용, 자동화에 적합
애플리케이션 광학 코팅, 반도체, 연구용 전자, 장식 코팅, 제조
