증착 기법이란 무엇인가요? 증착 기법을 이해하기 위한 5가지 핵심 사항

증착은 재료 과학과 공학에서 매우 중요한 공정입니다. 기판 위에 얇은 재료 층을 만드는 데 사용됩니다.

이 공정은 기판의 특성을 크게 바꿀 수 있습니다. 이를 통해 전자에서 광학에 이르기까지 다양한 애플리케이션에 적합한 기판을 만들 수 있습니다.

증착 방법은 크게 물리적 공정과 화학적 공정으로 분류할 수 있습니다. 각 범주에는 고유한 하위 방법과 응용 분야가 있습니다.

올바른 기술을 선택하려면 이러한 방법을 이해하는 것이 중요합니다. 원하는 필름의 특성, 두께 및 기판의 특성에 따라 선택이 달라집니다.

증착 기법을 이해하기 위한 5가지 핵심 사항

증착 기법이란 무엇인가요? 증착 기법을 이해하기 위한 5가지 핵심 사항

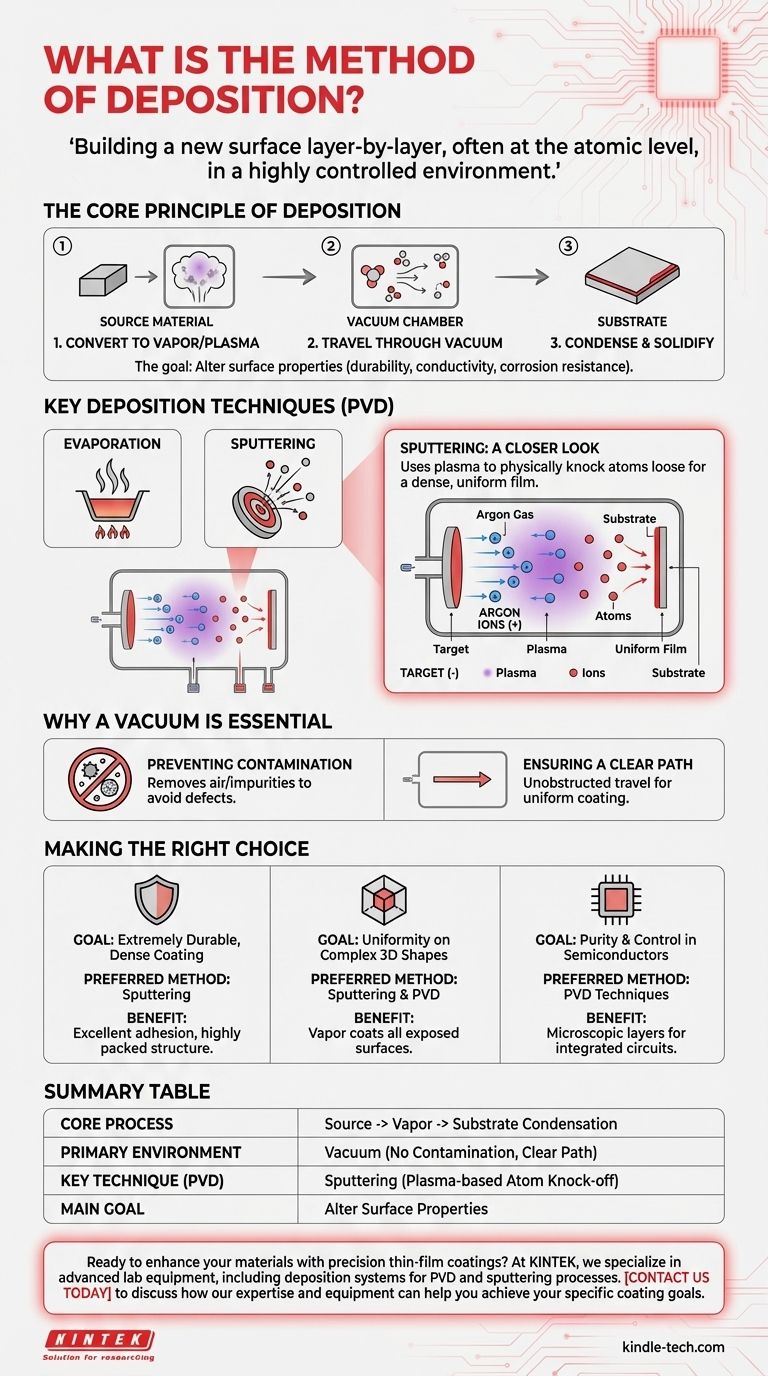

1. 증착의 정의와 목적

정의: 증착은 고체 표면에 물질의 층을 만드는 것을 포함합니다. 이는 원자 단위 또는 분자 단위로 이루어집니다.

목적: 주요 목표는 기판의 표면 특성을 수정하는 것입니다. 이는 전도성, 내구성 또는 광학 특성 개선과 같은 특정 용도를 위해 수행됩니다.

2. 증착의 두께 범위

두께 가변성: 증착된 층의 두께는 단일 원자(나노미터 규모)에서 수 밀리미터까지 다양합니다. 이는 증착 방법과 재료 유형에 따라 다릅니다.

중요성: 두께는 중요한 파라미터입니다. 이는 최종 제품의 기능적 특성에 직접적인 영향을 미칩니다.

3. 증착 방법의 범주

물리적 증착: 여기에는 화학 반응 없이 박막을 생성하기 위한 기계적, 전기기계적 또는 열역학적 수단이 포함됩니다. 증착 기법 및 스퍼터링 기법 등이 그 예입니다.

화학 증착: 여기에는 화학 반응을 통해 층을 증착하는 방법이 포함됩니다. 솔-젤 기술, 화학 기상 증착(CVD), 도금 방법 등이 그 예입니다.

4. 물리적 증착 기술

증착 기법: 여기에는 진공 열 증착, 전자빔 증착, 레이저 빔 증착과 같은 방법이 포함됩니다. 이러한 방법에는 소스 재료를 가열하여 기화시킨 다음 기판 위에 응축시키는 과정이 포함됩니다.

스퍼터링 기법: 대상 물질에 이온을 쏘아 원자를 제거한 다음 기판에 증착하는 방식입니다. 직류 스퍼터링과 무선 주파수 스퍼터링이 그 예입니다.

5. 화학 증착 기술

솔-젤 기법: 이 기술은 용매(콜로이드 현탁액)로 겔을 형성한 다음 건조 및 가열하여 고밀도 세라믹 또는 유리 필름을 형성하는 것입니다.

화학 기상 증착(CVD): 기체 화합물을 반응시켜 기판에 고체 증착물을 생성하는 방식입니다. 저압 CVD, 플라즈마 강화 CVD, 원자층 증착(ALD) 등 다양한 방식이 있습니다.

도금 방법: 여기에는 전기 도금과 무전해 도금이 포함되며, 각각 전기 또는 화학적 환원을 통해 금속 이온을 기판에 증착하는 방식입니다.

6. 증착 방법 선택에 영향을 미치는 요인

원하는 두께: 필요한 필름 두께에 따라 증착 방법의 선택이 결정됩니다.

기판의 표면 구성: 기판과 증착 방법의 호환성 및 반응성이 중요합니다.

증착 목적: 전기 전도도 또는 광학 특성 등 필름의 용도에 따라 적절한 증착 기법을 선택해야 합니다.

7. 증착 시 진공 환경

필요성: 많은 증착 방법, 특히 물리적 기상 증착(PVD)은 오염을 방지하고 효율적인 증착을 보장하기 위해 진공 환경이 필요합니다.

메커니즘: 진공 상태에서는 기화된 원자나 분자가 간섭 없이 기판으로 직접 이동할 수 있으므로 보다 깨끗하고 제어된 증착 공정이 가능합니다.

이러한 핵심 사항을 이해하면 가장 적합한 증착 방법을 선택하는 데 도움이 됩니다. 이를 통해 최종 제품에서 원하는 특성을 얻을 수 있습니다.
