박막 간섭의 실제 적용 사례는 무엇인가요? 눈부심 방지 안경부터 첨단 반도체까지


요약하자면, 박막 간섭(thin-film interference)은 안경과 카메라 렌즈의 반사 방지 코팅 뒤에 숨겨진 원리입니다. 이 물리적 현상은 비눗방울, 기름때, 심지어 첨단 반도체 및 의료 기기 제조에서 볼 수 있는 반짝이는 무지개빛 색상의 원인이기도 합니다.

박막 간섭의 핵심 응용 분야는 단순히 색상을 만드는 것이 아니라 빛을 정밀하게 제어하는 것입니다. 믿을 수 없을 정도로 얇고 투명한 재료 층을 공학적으로 설계함으로써, 우리는 어떤 파장의 빛이 반사되고 어떤 파장의 빛이 투과될지 결정할 수 있으며, 이는 현대 광학 및 제조의 기초적인 도구가 됩니다.

박막 간섭의 실제 적용 사례는 무엇인가요? 눈부심 방지 안경부터 첨단 반도체까지

박막 간섭의 작동 방식: 간단한 모델

응용 분야를 이해하려면 먼저 원리 자체에 대한 명확한 정신적 모델이 필요합니다. 이 모든 것은 빛 파동이 두 개의 다른 표면에서 반사될 때 어떻게 상호 작용하는지에 달려 있습니다.

두 파동의 상호 작용

렌즈의 반사 방지 코팅과 같이 얇고 투명한 필름에 빛이 부딪히는 것을 상상해 보세요. 빛의 일부는 필름의 상단 표면에서 반사됩니다. 나머지 빛은 필름을 통과하여 하단 표면에서 반사됩니다.

이 두 개의 반사된 빛 파동은 같은 방향으로 되돌아와 합쳐집니다. 이 조합의 결과는 파동의 정렬, 즉 "위상"에 따라 달라집니다.

보강 간섭 대 상쇄 간섭

두 개의 반사된 빛 파동의 마루와 골이 완벽하게 정렬되면 서로를 증폭시킵니다. 이것이 보강 간섭(constructive interference)이며, 강하게 반사되는 색상을 초래합니다.

한 파동의 마루가 다른 파동의 골과 정렬되면 서로를 상쇄시킵니다. 이것이 상쇄 간섭(destructive interference)이며, 반사가 거의 또는 전혀 발생하지 않습니다.

두께와 재료의 역할

엔지니어는 이 효과를 제어하기 위한 두 가지 주요 수단을 가지고 있습니다.

  1. 필름 두께: 필름의 두께는 두 반사파 사이의 경로 차이를 결정합니다. 두께를 변경하면 어떤 색상(파장)이 보강 간섭 또는 상쇄 간섭을 일으킬지 변경됩니다.
  2. 굴절률: 필름에 사용되는 재료(그 굴절률)는 필름 내부에서 빛 파동이 얼마나 "느려지는지"에 영향을 미치며, 이는 최종 위상 관계에도 영향을 미칩니다.

기술 및 자연의 주요 응용 분야

두께와 재료를 정밀하게 제어함으로써 우리는 다양한 기술에 대한 특정 결과를 공학적으로 설계할 수 있습니다.

반사 방지(AR) 코팅

이것은 가장 일반적인 상업적 응용 분야입니다. 안경, 카메라 렌즈 및 태양 전지판의 경우 목표는 반사가 아닌 빛 투과율을 최대화하는 것입니다.

코팅은 반사된 빛 파동이 상쇄 간섭을 일으키도록 특정 두께로 설계됩니다. 이 상쇄는 반사와 눈부심을 방지하여 더 많은 빛이 눈이나 장치의 센서로 통과하도록 합니다.

고반사 코팅 및 필터

반대 효과도 유용합니다. 특정 색상에 대해 보강 간섭을 일으키도록 필름을 설계함으로써 우리는 매우 효율적인 맞춤형 거울을 만들 수 있습니다.

이러한 "이색성 필터(dichroic filters)"는 프로젝터 및 극장 조명에서 백색광을 특정 색상을 반사하고 다른 색상을 투과시켜 순수한 색상으로 분리하는 데 사용됩니다. 유사한 원리가 절삭 공구 및 기타 부품에 내구성 있는 반사 코팅을 만드는 데 사용됩니다.

반도체 제조

마이크로일렉트로닉스 세계에서 박막 간섭은 최종 제품 기능의 일부가 아니라 중요한 측정 도구(계측)입니다.

칩 제조 과정에서 실리콘, 질화물 및 유전체와 같은 재료의 극도로 얇은 층이 증착됩니다. 제조업체는 웨이퍼에 빛을 비추고 간섭 패턴을 분석하여 이러한 층의 두께를 나노미터 정밀도로 측정하여 칩이 올바르게 작동하는지 확인합니다.

자연의 무지개빛

자연은 수백만 년 동안 박막 간섭을 사용해 왔습니다. 비눗방울이나 기름때에서 볼 수 있는 변화하는 무지개빛 색상은 필름의 두께 변화로 인해 다른 지점에서 다른 색상을 반사하기 때문에 발생합니다. 일부 곤충과 새 깃털의 생생하고 금속성 색상도 박막으로 기능하는 복잡하고 층을 이룬 나노 구조에 의해 생성됩니다.

장단점 및 한계 이해

강력하지만 이 원리에는 공학적 과제와 내재된 제약이 없는 것은 아닙니다.

각도 의존성

박막 간섭에 의해 생성되는 색상과 효과는 종종 시야각에 따라 달라집니다. 머리를 움직일 때 비눗방울의 색상이 변하는 것을 통해 이를 명확하게 볼 수 있습니다. 고성능 광학 장치의 경우 엔지니어는 이러한 각도 변화를 최소화하기 위해 다층 코팅을 설계해야 합니다.

재료 제약

재료 선택은 매우 중요합니다. 원하는 효과를 내기 위해 올바른 굴절률을 가져야 하지만, 내구성이 있고 안정적이며 기본 표면에 제대로 부착되어야 합니다. 티타늄 질화물(TiN) 또는 다이아몬드 유사 탄소(DLC)와 같은 재료는 광학적 특성 강도 때문에 선택됩니다.

제조 정밀도

넓은 표면에 걸쳐 수백 나노미터의 균일한 필름 두께를 달성하는 것은 상당한 기술적 과제입니다. 이 과정은 정교한 진공 증착 장비를 필요로 하며, 고품질 광학 코팅이 비싼 주요 이유입니다.

이 지식 적용

박막 간섭을 이해하면 추상적인 개념에서 주변 세계의 가시적이고 실질적인 부분으로 옮겨갈 수 있습니다.

  • 주요 초점이 소비자 기술이라면: 안경, 휴대폰 화면, 카메라 사진의 선명도가 AR 코팅의 공학적 상쇄 간섭의 직접적인 결과임을 인식하십시오.
  • 주요 초점이 공학 또는 제조라면: 간섭을 단순한 광학 효과가 아니라 나노미터 규모에서 공정을 제어하는 필수 계측 기술로 보십시오.
  • 주요 초점이 자연 세계를 관찰하는 것이라면: 웅덩이나 곤충 날개의 반짝이는 색상을 빛의 파동 특성을 보여주는 아름다운 실제 시연으로 보십시오.

궁극적으로 박막 간섭은 빛의 근본적인 특성을 기술 세계를 형성하는 정밀한 도구로 전환할 수 있게 해줍니다.

요약표:

응용 분야 주요 기능 주요 예시
반사 방지 코팅 반사 및 눈부심 최소화 안경, 카메라 렌즈, 태양 전지판
고반사 코팅/필터 특정 색상 반사 프로젝터, 극장 조명, 절삭 공구
반도체 계측 나노미터 정밀도로 층 두께 측정 마이크로칩 제조
자연의 무지개빛 변화하는 색상 생성 비눗방울, 기름때, 곤충 날개

빛을 정밀하게 제어해야 합니까? 박막 간섭의 원리는 첨단 광학 코팅 및 정밀 제조 계측의 핵심입니다. KINTEK은 이러한 분야의 증착 및 분석에 필요한 장비와 소모품을 전문으로 합니다. 차세대 광학 장치를 개발하든, 실험실에서 나노미터 수준의 두께 제어가 필요하든, 당사의 전문 지식이 탁월한 결과를 달성하는 데 도움이 될 수 있습니다.

지금 바로 전문가에게 문의하여 귀하의 실험실의 특정 요구 사항을 지원하는 방법에 대해 논의하십시오.

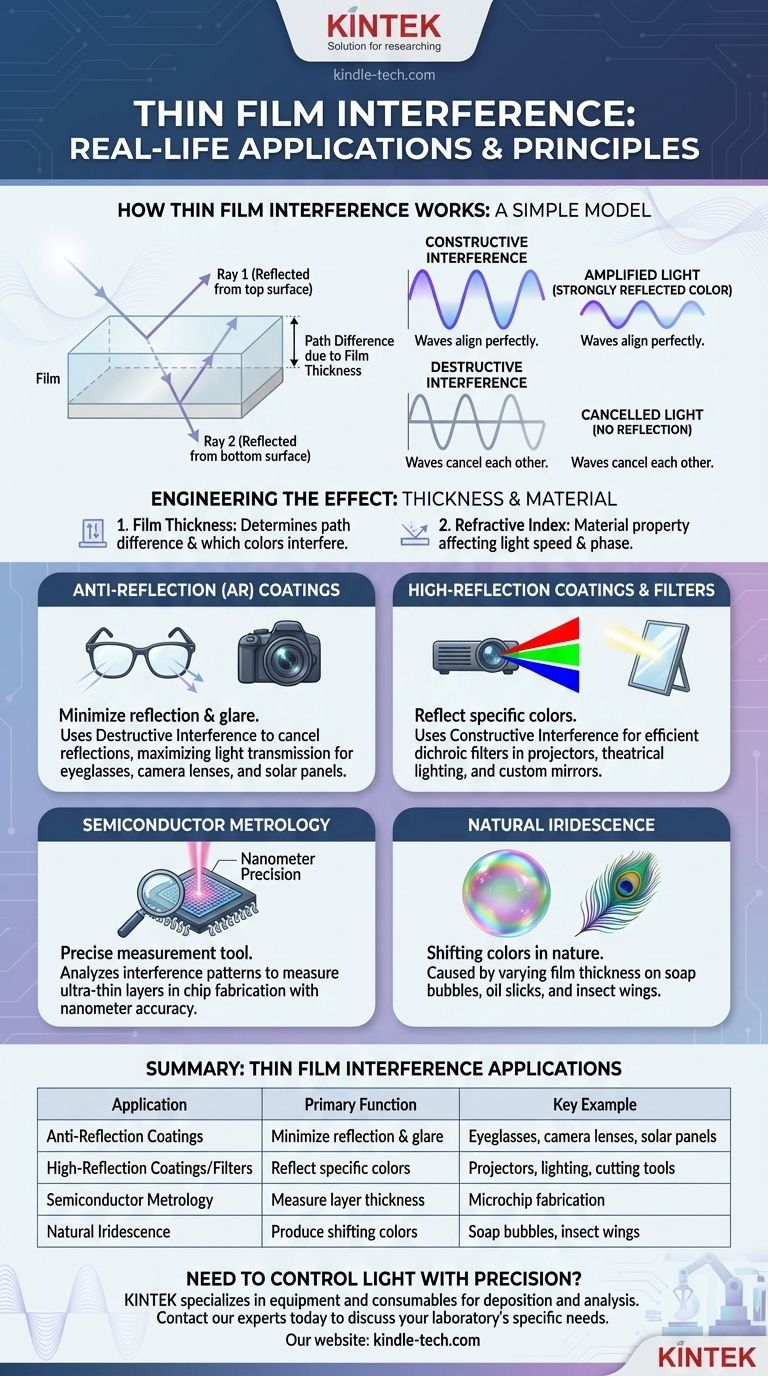

시각적 가이드
