본질적으로 마그네트론 스퍼터링은 재료의 초박막을 생성하는 데 사용되는 물리적 증착(PVD) 기술입니다. 이 기술은 진공 상태에서 이온화된 가스의 자기적으로 제한된 플라즈마를 생성하여 작동합니다. 이 이온들은 타겟으로 알려진 소스 재료로 가속되어 개별 원자를 쳐서 떨어뜨리거나 "스퍼터링"하며, 이 원자들은 이동하여 기판에 응축되어 원하는 코팅을 형성합니다.
마그네트론 스퍼터링의 본질적인 혁신은 스퍼터링 자체에 있는 것이 아니라, 자장을 사용하여 전자를 타겟 근처에 가두는 것입니다. 이는 고밀도 및 효율적인 플라즈마를 생성하여 이전 방법에 비해 증착 속도를 극적으로 증가시키고 필름의 품질을 향상시킵니다.

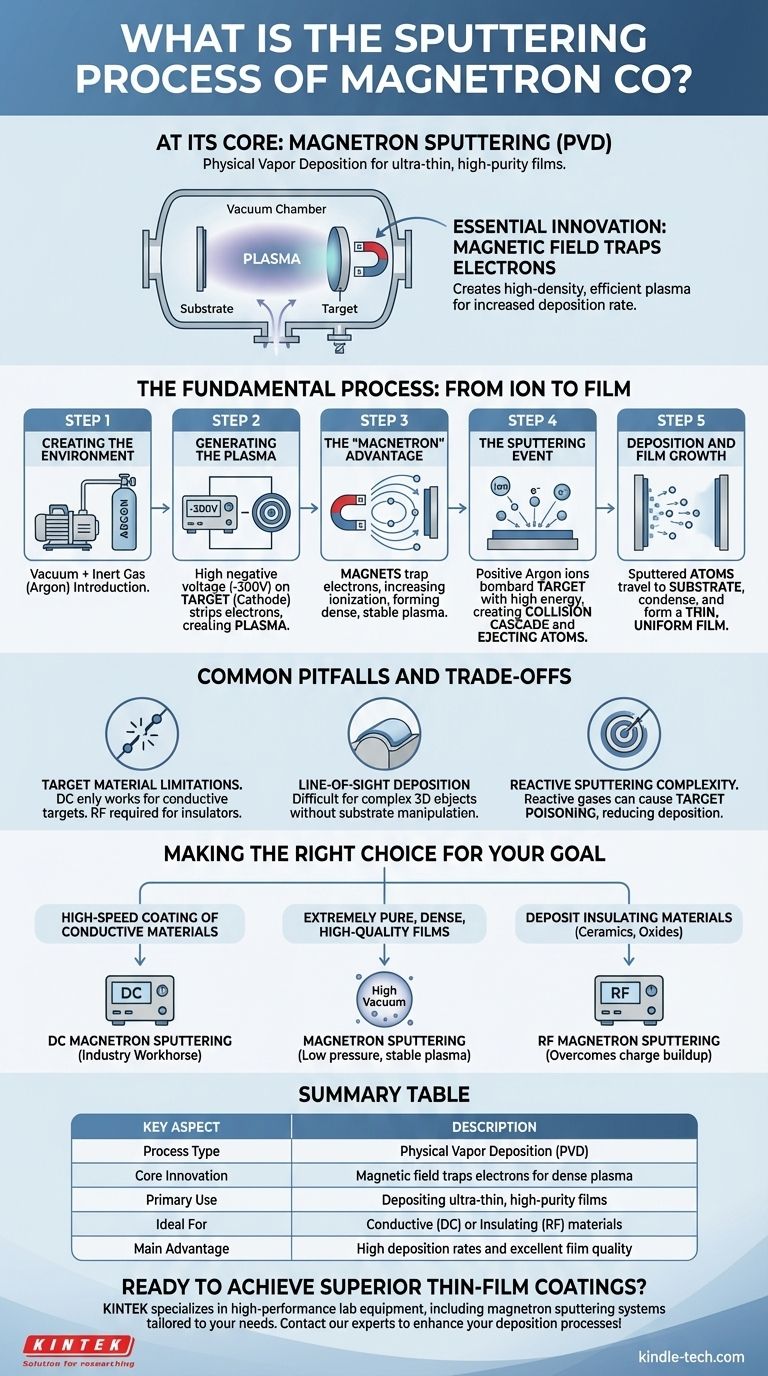

기본 공정: 이온에서 필름까지
마그네트론 스퍼터링이 어떻게 작동하는지 이해하려면 진공 챔버 내에서 일어나는 일련의 중요한 단계를 세분화하는 것이 가장 좋습니다.
1단계: 환경 조성
전체 공정은 진공 상태에서 이루어져야 합니다. 이는 필름을 오염시키거나 스퍼터링된 원자의 이동을 방해할 수 있는 대기 가스를 제거하기 위함입니다.
진공이 설정되면, 소량의 제어된 불활성 가스, 일반적으로 아르곤이 챔버로 유입됩니다. 이 가스는 폭격 이온의 원천이 됩니다.
2단계: 플라즈마 생성
종종 -300V 정도의 높은 음전압이 음극 역할을 하는 타겟 재료에 인가됩니다. 이 강한 음전하는 아르곤 가스 원자에서 전자를 벗겨내어 양전하를 띤 아르곤 이온과 자유 전자를 생성합니다. 이 이온과 전자의 혼합물이 플라즈마입니다.
3단계: "마그네트론"의 이점
이것이 공정의 핵심입니다. 타겟 뒤에 강력한 자석이 배치됩니다. 이 자장은 자유 전자를 가두어 타겟 표면 근처에서 나선형 경로로 이동하게 합니다.
이 자기 트랩이 없으면 전자는 날아가 손실될 것입니다. 전자를 가둠으로써 더 많은 아르곤 원자와 충돌하여 이온화될 확률이 기하급수적으로 증가합니다. 이는 타겟 바로 앞에서 매우 조밀하고 안정적인 플라즈마를 생성하여 가장 효과적인 지점에 집중시킵니다.
4단계: 스퍼터링 현상
타겟의 강한 음전하는 새로 형성된 양이온 아르곤 이온을 강력하게 끌어당깁니다. 이 이온들은 가속되어 상당한 운동 에너지로 타겟 표면을 폭격합니다.
이 충격은 타겟의 원자 구조 내에서 충돌 연쇄 반응을 시작합니다. 이 에너지 연쇄 반응이 표면에 도달하면 재료의 결합 에너지를 극복하여 타겟 재료의 개별 원자를 진공 챔버로 방출할 수 있습니다.
5단계: 증착 및 필름 성장
타겟에서 스퍼터링된 원자는 진공 챔버를 통해 이동합니다. 기판(코팅될 물체)에 도달하면 그 표면에 응축됩니다.
시간이 지남에 따라 이 과정은 한 번에 한 원자층씩 얇고 균일하며 고순도의 필름을 형성합니다.
일반적인 함정과 절충점
강력하지만 마그네트론 스퍼터링이 보편적인 해결책은 아닙니다. 성공적인 적용을 위해서는 그 한계를 이해하는 것이 중요합니다.
타겟 재료의 한계
가장 일반적인 방법인 DC 마그네트론 스퍼터링은 전기 전도성 타겟 재료에 매우 잘 작동합니다. 그러나 타겟이 절연체인 경우, 폭격 이온의 양전하가 표면에 축적되어 음의 바이어스를 중화시키고 공정을 중단시킵니다. 이는 무선 주파수(RF)와 같은 대체 전원을 사용해야 합니다.
직선 증착
스퍼터링은 근본적으로 직선 공정입니다. 스퍼터링된 원자는 타겟에서 기판까지 비교적 직선으로 이동합니다. 이로 인해 정교한 기판 회전 및 조작 없이는 복잡한 3차원 물체에 균일한 코팅을 달성하기가 매우 어려울 수 있습니다.
반응성 스퍼터링의 복잡성
화합물 필름(예: 질화티타늄 또는 산화알루미늄)을 생성하기 위해 반응성 가스(예: 질소 또는 산소)가 챔버에 추가됩니다. 이 공정은 제어하기 어려울 수 있습니다. 반응성 가스가 타겟 자체에 절연층을 형성할 수 있기 때문입니다. 이를 타겟 오염이라고 하며, 증착 속도를 급격히 감소시킬 수 있습니다.
목표에 맞는 올바른 선택
이 방법은 매우 적응성이 높지만, 목표에 따라 최상의 접근 방식이 결정됩니다.
- 고속 전도성 재료 코팅이 주요 목표인 경우: 표준 DC 마그네트론 스퍼터링은 탁월한 증착 속도와 공정 안정성을 제공하는 업계의 주력 기술입니다.
- 극도로 순수하고 조밀하며 고품질의 필름을 생성하는 것이 주요 목표인 경우: 마그네트론 스퍼터링의 저압 작동과 안정적이고 고밀도 플라즈마는 불순물을 최소화하고 필름 구조를 제어하는 데 이상적입니다.
- 세라믹 또는 산화물과 같은 절연 재료를 증착하는 것이 목표인 경우: DC 시스템에 내재된 전하 축적 문제를 극복하는 RF 마그네트론 스퍼터링과 같은 변형을 사용해야 합니다.
이러한 핵심 원리를 이해함으로써 한 번에 한 원자씩 고급 재료를 구축하는 공정을 효과적으로 활용할 수 있습니다.
요약표:
| 핵심 측면 | 설명 |
|---|---|
| 공정 유형 | 물리적 증착 (PVD) |
| 핵심 혁신 | 자장이 전자를 가두어 고밀도 플라즈마 생성 |
| 주요 용도 | 기판에 초박형, 고순도 필름 증착 |
| 이상적인 대상 | 전도성 재료 (DC) 또는 절연 재료 (RF) |
| 주요 장점 | 높은 증착 속도 및 우수한 필름 품질 |
