본질적으로 진공 증착은 매우 다양한 재료로 얇은 막을 증착하는 데 사용되는 공정입니다. 여기에는 알루미늄 및 구리와 같은 일반 금속부터 금 및 백금과 같은 귀금속, 텅스텐과 같은 내화성 금속, 심지어 이산화규소 및 인듐주석산화물과 같은 복잡한 유전체 및 세라믹 화합물에 이르기까지 다양합니다. 선택되는 특정 재료는 최종 박막의 원하는 특성에 전적으로 달려 있습니다.
증착을 위한 재료의 선택은 임의적이지 않습니다. 이는 응용 분야의 요구 사항과 재료의 물리적 특성, 특히 가장 적합한 증착 기술을 결정하는 녹는점의 직접적인 함수입니다.
원리: 고체에서 증기로
특정 재료를 살펴보기 전에 기본 공정을 이해하는 것이 중요합니다. 증착은 공급 재료에 고체 또는 액체 상태에서 직접 기체 증기로 변이될 수 있을 만큼 충분한 에너지를 공급하여 작동합니다.
결합력 극복
모든 재료의 원자는 결합력으로 묶여 있습니다. 모든 증착 기술의 목표는 이러한 원자에 충분한 열 에너지를 공급하여 결합력을 극복하고 증기로서 표면에서 벗어나게 하는 것입니다.
진공에서의 증착
이 공정은 진공 챔버 내에서 수행됩니다. 증발된 원자는 직선으로 이동하여 기판이라고 하는 더 차가운 표면에 부딪힐 때까지 이동하며, 여기서 다시 고체 상태로 응축되어 얇고 균일한 막을 형성합니다.
증착 방법에 따른 재료 선택
재료를 가열하는 데 사용되는 방법은 효과적으로 증착될 수 있는 재료를 결정하는 주요 요인입니다. 가장 일반적인 두 가지 방법은 열 증착과 전자 빔(e-beam) 증착입니다.
열 증착 재료
열 증착은 두 방법 중 더 간단한 방법입니다. 공급 재료는 저항 보트나 도가니에 놓이며, 여기에 높은 전류를 통과시켜 가열됩니다.
이 방법은 녹는점이 비교적 낮은 재료에 가장 적합합니다. 일반적인 예는 다음과 같습니다.
- 금속: 금(Au), 은(Ag), 알루미늄(Al), 크롬(Cr)
- 반도체: 게르마늄(Ge)
전자 빔 증착 재료
전자 빔 증착은 자기장에 의해 유도되는 고에너지 전자 빔을 사용하여 공급 재료를 가열합니다. 이 기술은 매우 국소화된 영역에서 매우 높은 온도에 도달할 수 있습니다.
이러한 이유로 전자 빔은 녹는점이 높은 재료에 이상적인 선택입니다. 여기에는 다음을 포함하여 훨씬 더 넓은 범위의 재료를 증착할 수 있습니다.
- 내화성 금속: 텅스텐(W), 탄탈럼(Ta), 티타늄(Ti)
- 귀금속: 백금(Pt), 금(Au)
- 일반 금속: 구리(Cu), 니켈(Ni), 주석(Sn)
- 유전체 및 세라믹: 이산화규소(SiO2), 인듐주석산화물(ITO), 흑연
상충 관계 이해
재료와 방법을 선택하는 것은 기술적 요구 사항과 실질적인 한계 사이의 균형을 맞추는 것을 포함합니다. 단일 접근 방식이 모든 시나리오에 완벽한 경우는 없습니다.
열 증착: 단순성 대 한계
열 증착의 주요 장점은 상대적인 단순성과 낮은 장비 비용입니다. 그러나 이는 본질적으로 도가니 자체가 녹거나 반응하지 않고 견딜 수 있는 온도에서 증발될 수 있는 재료로 제한됩니다.
전자 빔 증착: 다용도성 대 복잡성
전자 빔 증착은 열 방식으로 처리할 수 없는 재료에서 강력하고 고성능인 박막을 증착할 수 있는 놀라운 다용성을 제공합니다. 그 대가는 더 높은 장비 비용과 더 큰 운영 복잡성입니다.
재료 순도 및 오염
열 증착에서는 가열된 도가니 재료 자체가 증착된 막을 오염시킬 위험이 있습니다. 전자 빔 증착은 공급 재료의 작은 부분만 가열하고 나머지는 차갑게 유지하여 이 위험을 최소화합니다.
응용 분야에 맞는 올바른 선택
최종 결정은 증착 공정의 특정 목표에 따라 안내되어야 합니다.
- 알루미늄이나 금과 같은 일반 금속의 전도성 층 증착에 중점을 두는 경우: 열 증착이 종종 충분하고 비용 효율적인 방법입니다.
- 고온 또는 광학 코팅과 같은 내구성 있는 코팅을 만드는 데 중점을 두는 경우: 내화성 금속 및 유전체 화합물을 처리하려면 전자 빔 증착이 필요합니다.
- 복잡한 반도체 장치 제작에 중점을 두는 경우: 필요한 다양한 전도성 및 절연 층을 증착하기 위해 두 가지 방법 모두에 접근해야 할 가능성이 높습니다.
궁극적으로 올바른 재료와 방법을 선택하는 것은 공급 재료의 물리적 특성과 최종 제품의 기능적 요구 사항에 의해 주도되는 전략적 결정입니다.
요약표:
| 재료 카테고리 | 일반적인 예 | 최적의 증착 방법 | 주요 응용 분야 |
|---|---|---|---|
| 저융점 금속 | 금(Au), 알루미늄(Al), 은(Ag) | 열 증착 | 전도성 층, 거울 |
| 고융점/내화성 금속 | 텅스텐(W), 탄탈럼(Ta), 티타늄(Ti) | 전자 빔 증착 | 고온 코팅 |
| 유전체 및 세라믹 | 이산화규소(SiO2), 인듐주석산화물(ITO) | 전자 빔 증착 | 광학 및 절연 층 |
프로젝트를 위해 특정 재료를 증착해야 합니까? 고순도, 고성능 박막을 얻으려면 올바른 증착 방법이 중요합니다. KINTEK에서는 일반 금속, 내화성 재료 또는 복잡한 유전체 화합물을 다루든 관계없이 실험실의 고유한 요구 사항에 맞게 조정된 고급 열 및 전자 빔 증착 시스템 및 소모품을 제공하는 데 전문성을 가지고 있습니다.
오늘 저희 전문가에게 문의하여 응용 분야에 대해 논의하고 연구 또는 생산 목표에 이상적인 증착 솔루션을 찾아보십시오.

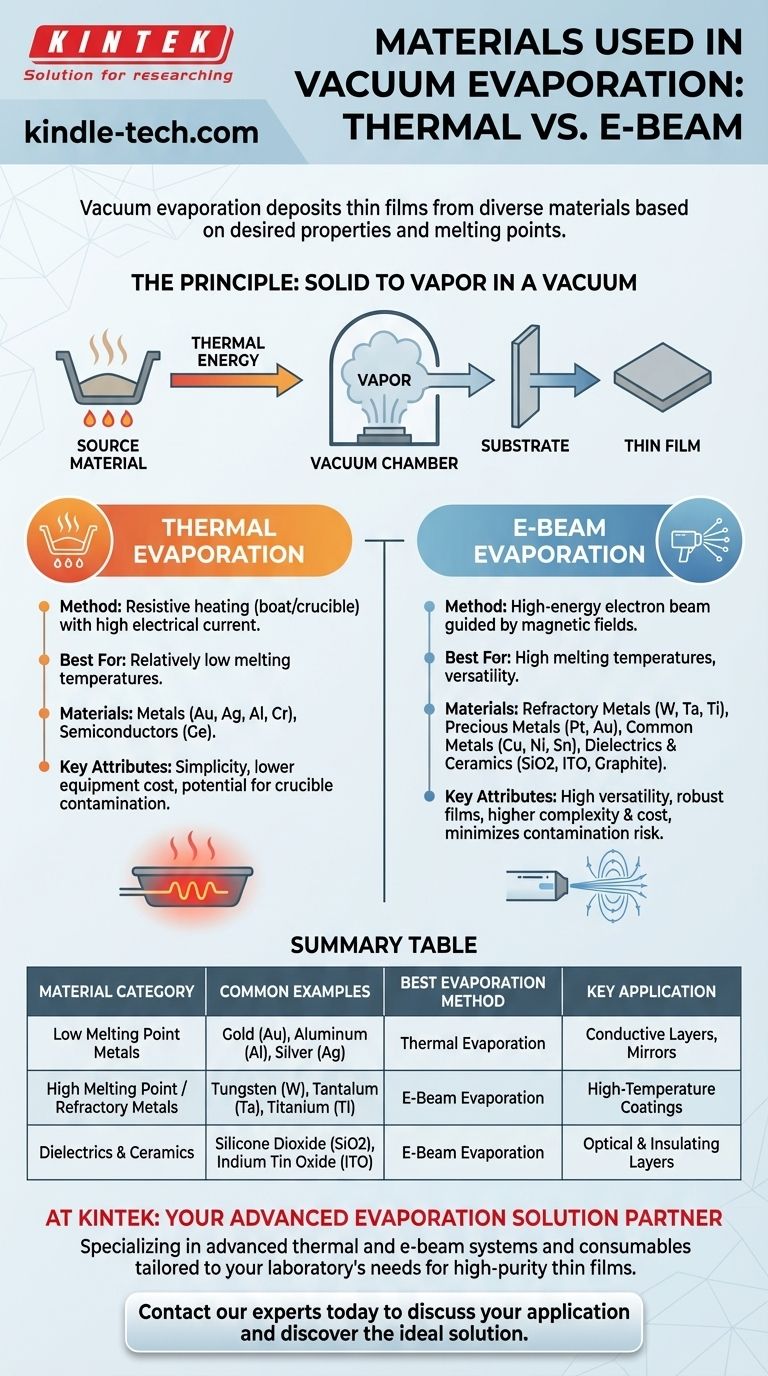

시각적 가이드
