마그네트론 스퍼터링의 경우, 일반적인 코팅 두께는 매우 특수한 용도의 경우 몇 옹스트롬(Å)에서 기능성 표면의 경우 수 마이크로미터(µm)에 이르기까지 다양합니다. 내마모성 또는 부식 방지와 같은 가장 일반적인 산업 응용 분야에서는 0.25~5마이크로미터 사이의 코팅이 생성됩니다.
핵심은 단일 두께 값이 아니라 공정의 탁월한 제어 능력입니다. 마그네트론 스퍼터링은 원자 단위로 정밀하게 박막을 증착할 수 있어, 엔지니어는 광학 성능이든 기계적 내구성이든 정확한 기능적 요구 사항에 맞게 코팅 두께를 맞춤 설정할 수 있습니다.
코팅 두께를 결정하는 요소는 무엇인가요?
스퍼터링된 박막의 최종 두께는 고유한 특성이 아니라 제어 가능한 여러 공정 변수의 직접적인 결과입니다. 이러한 요소를 이해하는 것이 일관되고 효과적인 코팅을 달성하는 열쇠입니다.
스퍼터링 공정 개요
마그네트론 스퍼터링은 물리적 기상 증착(PVD) 공정입니다. 이는 진공 챔버 내에서 플라즈마(일반적으로 아르곤인 이온화된 가스)를 생성하는 것으로 시작됩니다. 강력한 자기장은 소스 재료("타겟") 표면 근처에 전자를 가두어 이온 형성 효율을 극적으로 높입니다. 이 양이온들은 음전하를 띠는 타겟을 향해 가속되어 충분한 힘으로 충돌하여 원자를 물리적으로 튕겨냅니다. 방출된 이 원자들은 챔버를 통과하여 부품 위에 증착되면서 코팅을 원자층 단위로 쌓아 올립니다.
주요 제어 변수
두께는 주로 몇 가지 변수에 의해 결정됩니다:
- 증착 시간: 기판이 스퍼터링된 원자 흐름에 노출되는 시간이 길수록 코팅 두께가 두꺼워집니다.
- 전력: 타겟에 가해지는 전기 에너지를 증가시키면 이온 충돌 속도가 증가하고, 이는 원자가 스퍼터링되어 증착되는 속도를 증가시킵니다.
- 가스 압력: 챔버 내부의 아르곤 가스 압력은 플라즈마 밀도와 이온 에너지에 영향을 미쳐 스퍼터링 속도에 영향을 줍니다.
- 타겟 재료: 다른 재료는 서로 다른 "스퍼터 수율"을 가집니다. 즉, 입사 이온당 방출되는 원자의 수입니다. 수율이 높은 재료는 수율이 낮은 재료보다 코팅을 더 빠르게 형성합니다.
기능적 두께: 옹스트롬에서 마이크로미터까지
요구되는 두께는 코팅의 의도된 목적에 따라 전적으로 결정됩니다. 서로 다른 응용 분야는 매우 다른 규모에서 작동합니다.
초박막 (옹스트롬에서 나노미터)
이 범위(1나노미터 = 10옹스트롬)에서 코팅은 광학적 또는 전기적 특성을 위해 사용됩니다. 단지 수백 옹스트롬 두께의 층만으로도 빛 파동의 상쇄 간섭을 유도하여 렌즈에 반사 방지 표면을 만들 수 있습니다. 반도체에서는 이러한 규모의 층이 복잡한 전자 구조를 구축하는 데 사용됩니다.
표준 기능성 코팅 (0.25 ~ 5 마이크로미터)
이것은 기계적 응용 분야에서 가장 일반적인 범위입니다. 질화티타늄(TiN) 또는 다이아몬드 유사 탄소(DLC)와 같은 재료로 1~4마이크로미터 두께의 코팅은 표면 경도, 내마모성 및 낮은 마찰 계수를 크게 증가시킵니다. 이는 절삭 공구, 엔진 부품 및 의료용 임플란트에 이상적입니다.
두꺼운 박막 (5 마이크로미터 이상)
가능하지만, 스퍼터링으로 매우 두꺼운 박막을 만드는 것은 점차 어려워지고 비용이 많이 듭니다. 주된 이유는 공정 자체가 아니라 증착된 박막의 물리적 특성 때문입니다.
상충 관계 이해
코팅 두께를 선택하는 것은 성능 목표와 실제적인 한계 사이의 균형을 맞추는 엔지니어링 결정입니다.
정밀도 대 증착 속도
스퍼터링은 비교할 수 없는 정밀도와 균일성을 제공하지만, 가장 빠른 증착 방법은 아닙니다. 매우 두꺼운 코팅(예: 20마이크로미터 이상)을 쌓는 것은 열 분사 또는 전기 도금과 같은 공정에 비해 시간이 오래 걸리고 따라서 비용이 많이 들 수 있습니다.
내부 응력 및 접착력
박막이 두꺼워질수록 증착 공정으로 인한 내부 응력이 축적될 수 있습니다. 이 응력이 너무 높아지면 기판에 대한 코팅의 접착 강도를 초과하여 균열, 박리 또는 박리 현상이 발생할 수 있습니다. 이는 두꺼운 스퍼터링 코팅에 대한 중요한 제한 요소입니다.
비용 및 처리량
더 긴 증착 시간은 기계 가동 시간, 에너지 소비 및 가스 사용 증가로 인해 직접적으로 비용 상승으로 이어집니다. 많은 응용 분야에서 두께를 1마이크로미터 더 추가하는 성능상의 이점은 관련된 비용 및 공정 시간 증가의 가치가 없습니다.
응용 분야에 적합한 두께 선택
최종 목표를 사용하여 사양을 안내하십시오.
- 광학적 특성 또는 반도체가 주요 관심사인 경우: 정밀한 빛 간섭 또는 전기적 기능을 위해 나노미터 범위(10~500nm)에서 작업할 가능성이 높습니다.
- 내마모성 또는 부식 방지가 주요 관심사인 경우: 과도한 내부 응력을 유발하지 않으면서 내구성이 뛰어나고 마모에 강한 표면을 얻기 위해 표준 산업 범위인 0.5~5마이크로미터를 목표로 하십시오.
- 매우 두꺼운 코팅(10마이크로미터 이상)이 필요한 경우: 마그네트론 스퍼터링이 가장 비용 효율적인 방법인지 재평가하십시오. 벌크 코팅에는 다른 증착 기술이 더 적합할 수 있습니다.
궁극적으로 마그네트론 스퍼터링의 강점은 조정 가능성에 있으며, 이를 통해 구성 요소의 기능적 요구 사항과 정확히 일치하는 코팅 두께를 엔지니어링할 수 있습니다.
요약표:
| 응용 분야 유형 | 일반적인 두께 범위 | 주요 기능 |
|---|---|---|
| 초박막 | 옹스트롬에서 나노미터 (예: 10-500 nm) | 광학 코팅, 반도체 층 |
| 표준 기능성 코팅 | 0.25 ~ 5 마이크로미터 | 내마모성, 부식 방지, 낮은 마찰 |
| 두꺼운 박막 | > 5 마이크로미터 (덜 일반적) | 특수 응용 분야, 응력 및 비용에 의해 제한됨 |
실험실 장비에 대한 정밀 코팅 솔루션이 필요하신가요? KINTEK은 마그네트론 스퍼터링 시스템 및 소모품을 전문으로 하며, 나노미터급 광학 필름부터 마이크로미터 두께의 보호층까지 응용 분야에서 요구하는 정확한 코팅 두께를 제공합니다. 실험실 요구 사항에 맞는 우수한 성능, 내구성 및 비용 효율성을 달성하십시오. 프로젝트에 대해 논의하려면 지금 바로 전문가에게 문의하십시오!

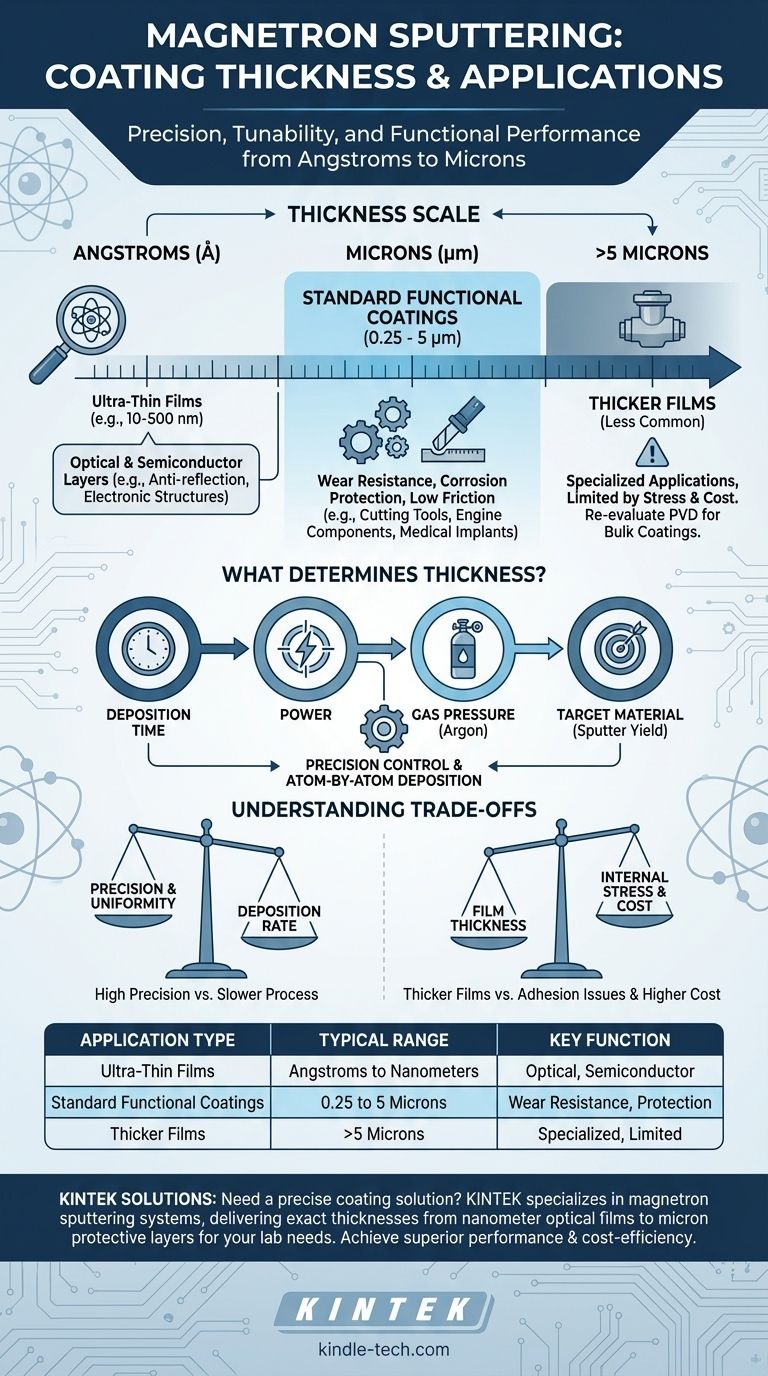

시각적 가이드
