실제로 전자빔(e-beam) 증착의 증착 속도는 매우 잘 제어되며, 일반적으로 분당 0.1~100나노미터(nm/min) 범위입니다. 이는 초당 약 0.02~17옹스트롬(Å/s)에 해당하며, 이 넓은 작동 범위는 세심한 저속 성장 공정과 빠르고 처리량이 높은 코팅 모두를 가능하게 합니다. 핵심은 속도가 고정된 특성이 아니라 이 기술의 강력함의 중심이 되는 조정 가능한 매개변수라는 점입니다.
수치는 기준선을 제공하지만, 전자빔 증착의 진정한 가치는 절대적인 속도에 있는 것이 아니라 다른 방법으로는 달성하기 어려운 정밀한 속도 제어, 재료 다양성 및 높은 박막 순도의 고유한 조합에 있습니다.
전자빔 증착이 속도 제어를 달성하는 방법
전자빔 시스템의 증착 속도는 기본 설계의 직접적인 결과입니다. 이는 임의적인 결과가 아니라 소스 재료에 전달되는 에너지를 통해 정밀하게 관리되는 변수입니다.
전자빔의 역할
이 공정의 핵심은 종종 최대 10kV의 전압으로 가속되는 고에너지 전자 빔입니다.
이 빔은 자기적으로 유도되어 도가니에 담긴 타겟 재료(증발원)에 충돌합니다. 전자의 운동 에너지는 충돌 시 강렬하고 국소적인 열로 변환됩니다.
전자 빔의 전류를 조정함으로써 재료에 전달되는 전력을 직접 제어합니다. 전류가 높을수록 열이 더 많이 발생하고 증기압이 높아져 증착 속도가 빨라집니다.
고진공의 필요성
전자빔 증착은 고진공 조건에서 수행됩니다. 이는 두 가지 중요한 목적을 수행합니다.
첫째, 진공은 증착 중인 박막에 통합될 수 있는 주변 가스 분자를 제거하여 오염을 최소화하고 높은 순도를 보장합니다.
둘째, 증발된 재료 원자가 소스에서 기판으로 직선적이고 방해받지 않는 "시선" 경로로 이동할 수 있도록 하여 증착 효율을 극대화합니다.
실시간 속도 모니터링
대부분의 최신 전자빔 시스템에는 일반적으로 석영 결정 진동자(QCM)를 사용하는 피드백 루프가 통합되어 있습니다.
QCM은 표면에 추가되는 질량을 실시간으로 측정하며, 이는 증착 속도와 직접적으로 상관관계가 있습니다. 이 정보는 전자빔 컨트롤러로 피드백되어 원하는 속도를 탁월한 정밀도로 유지하기 위해 빔 전류를 자동으로 조정합니다.
상충 관계 이해하기
어떤 증착 기술도 모든 시나리오에 완벽하지는 않습니다. 전자빔 증착을 선택하는 것은 제한 사항의 맥락에서 장점을 이해하는 것을 필요로 합니다.
다른 증착 방법과의 속도 비교
스퍼터링과 비교할 때, 전자빔은 특히 특정 금속에 대해 더 높은 증착 속도를 달성할 수 있는 경우가 많습니다. 그러나 스퍼터링은 때때로 더 나은 박막 밀도와 접착력을 제공할 수 있습니다.
원자층 단위로 박막을 쌓는 원자층 증착(ALD)과 비교할 때, 전자빔은 몇 배나 빠릅니다. 상충 관계는 ALD가 전자빔이 따라올 수 없는 탁월한 순응도와 두께 제어를 제공한다는 것입니다.
비교할 수 없는 재료 다양성
전자빔의 강렬하고 국소적인 가열이 가장 큰 장점입니다.
이는 텅스텐, 탄탈럼, 탄소(흑연)와 같이 녹는점이 매우 높은 재료를 증발시킬 수 있으며, 이는 간단한 열 증발 방법으로는 증착할 수 없는 재료입니다. 이로 인해 전자빔은 첨단 전자 및 고온 광학 분야의 응용 분야에 필수적입니다.
시선 제한
증기가 직선으로 이동하기 때문에 전자빔 증착은 "스텝 커버리지(step coverage)"가 좋지 않습니다. 깊은 트렌치나 복잡한 3차원 표면의 측벽을 효과적으로 코팅할 수 없습니다.
따라서 웨이퍼, 유리판 또는 광학 부품과 같은 비교적 평평한 기판에 박막을 증착하는 데 가장 적합합니다.
목표에 맞는 올바른 선택
전자빔 증착 선택은 특정 재료 요구 사항 및 응용 분야 기하학적 구조에 전적으로 달려 있습니다.
- 정밀도와 박막 순도가 주요 초점이라면: 낮은 속도 기능(최대 0.1nm/분)과 고진공 환경은 전자빔을 복잡한 광학 코팅 또는 연구 등급 전자 장치 제작에 이상적으로 만듭니다.
- 내화성 또는 유전체 재료 증착이 주요 초점이라면: 전자빔의 고에너지는 고융점 재료를 증착하는 몇 안 되는, 그리고 종종 최고의 방법 중 하나입니다.
- 평면 표면의 효율적인 코팅이 주요 초점이라면: 증착 속도의 상한선(~100nm/분)은 금속 및 유전체 층의 비용 효율적이고 높은 처리량의 생산을 가능하게 합니다.
궁극적으로 전자빔 증착의 제어 가능한 속도를 이해하는 것은 가장 까다로운 박막 응용 분야를 위해 고유한 기능을 활용하는 열쇠입니다.
요약표:
| 주요 측면 | 일반적인 범위/특성 |
|---|---|
| 증착 속도 | 0.1 - 100 nm/min (0.02 - 17 Å/s) |
| 주요 제어 | 전자 빔 전류 |
| 주요 장점 | 정밀한 속도 제어 및 높은 재료 다양성 |
| 최적 용도 | 평평한 기판 위의 고순도 박막 |
| 재료 제한 사항 | 3D 구조에 대한 낮은 스텝 커버리지 |
실험실에 정밀하고 고순도의 박막이 필요하십니까? KINTEK은 전자빔 증착 시스템을 포함한 첨단 실험실 장비를 전문으로 합니다. 당사의 솔루션은 귀하의 연구 또는 생산이 요구하는 정확한 증착 제어 및 재료 다양성을 제공합니다. 귀하의 박막 공정을 개선하는 방법에 대해 논의하려면 지금 바로 전문가에게 문의하십시오!

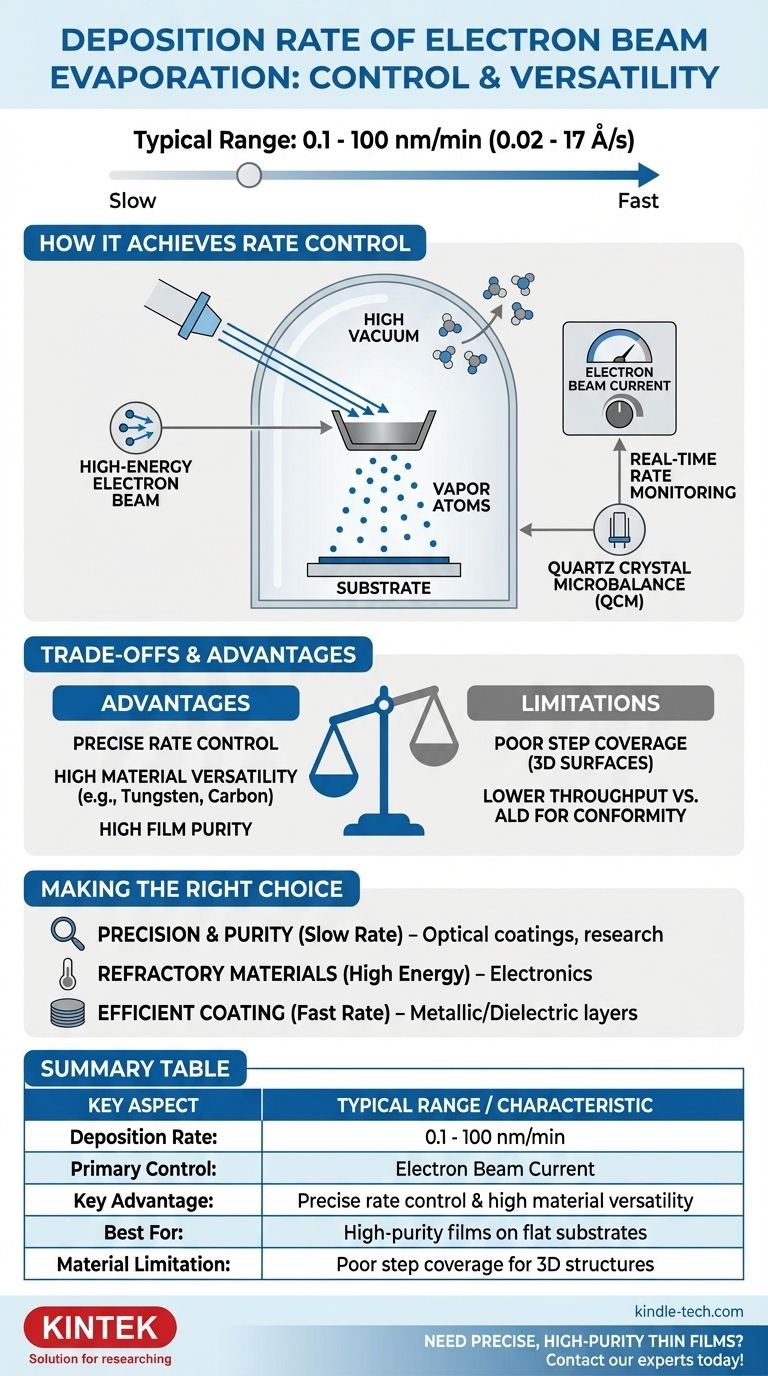

시각적 가이드
