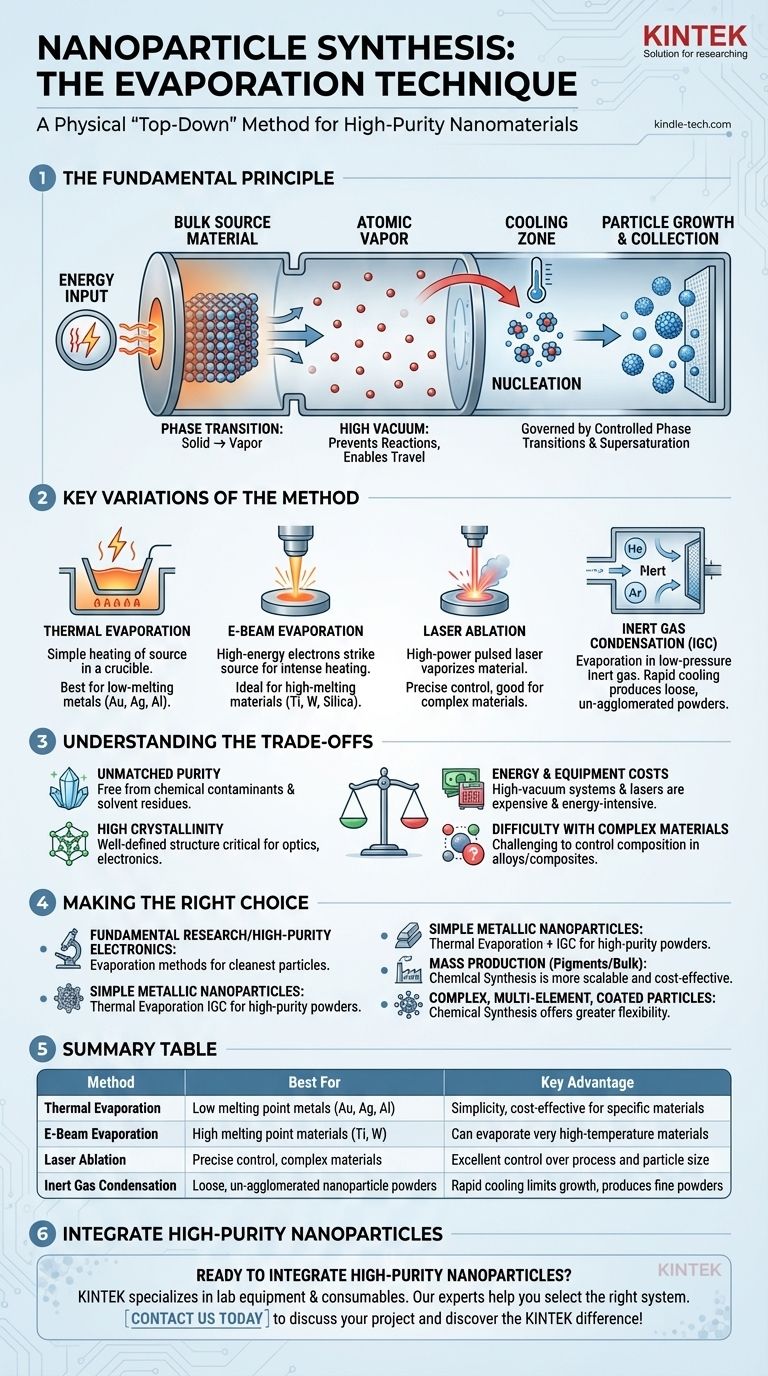

특히 탄소 나노 물질의 경우 나노 입자 증발 기술에는 레이저 제거, 아크 방전, 화학 기상 증착(CVD) 등의 방법이 사용됩니다.이러한 기술은 크기, 모양, 조성을 정밀하게 제어하여 나노 입자를 합성하는 데 널리 사용됩니다.레이저 어블레이션은 고에너지 레이저 펄스를 사용하여 대상 물질을 기화시킨 다음 나노 입자로 응축시킵니다.아크 방전은 기체 환경에서 두 전극 사이에 전기 아크를 생성하여 나노 입자를 형성하는 방식입니다.반면 CVD는 기체 전구체의 화학 반응에 의존하여 나노 입자를 기판 위에 증착합니다.각 방법에는 장점이 있으며 원하는 나노 입자의 특성에 따라 선택됩니다.
핵심 사항을 설명합니다:
-
레이저 절제:
- 프로세스:고에너지 레이저 빔이 대상 물질을 향하여 기화시킵니다.그런 다음 기화된 물질은 제어된 환경에서 나노 입자로 응축됩니다.
- 장점:입자 크기와 조성을 정밀하게 제어할 수 있습니다.오염을 최소화하는 깨끗한 공정입니다.
- 애플리케이션:일반적으로 금속 및 반도체 나노 입자 합성에 사용됩니다.
-
아크 방전:
- 프로세스:기체 환경(주로 아르곤이나 헬륨 같은 불활성 기체)에서 두 전극 사이에 전기 아크가 생성됩니다.아크의 고온은 전극 물질을 기화시켜 나노 입자로 응축시킵니다.
- 장점:결정성이 좋은 고품질 나노 입자를 생산합니다.풀러렌 및 탄소 나노튜브와 같은 탄소 기반 나노 물질 합성에 적합합니다.
- 응용 분야:탄소 나노튜브 및 기타 탄소 기반 나노 소재 생산에 널리 사용됩니다.
-
화학 기상 증착(CVD):
- 프로세스:기체 전구체는 반응 챔버에 도입되어 화학 반응을 거쳐 나노 입자를 형성합니다.그런 다음 나노 입자를 기판 위에 증착합니다.
- 장점:나노 입자의 크기, 모양 및 조성을 탁월하게 제어할 수 있습니다.산업 생산을 위해 확장할 수 있습니다.
- 애플리케이션:그래핀, 탄소 나노 튜브, 금속 산화물 나노 입자 등 다양한 나노 소재를 합성하는 데 사용됩니다.
-
기술 비교:
- 레이저 절제 대 아크 방전:레이저 제거는 더 정확하고 깨끗하지만 아크 방전은 대규모 생산에 더 비용 효율적입니다.
- CVD와 다른 기술 비교:CVD는 증착 공정을 더 잘 제어하고 다용도로 사용할 수 있지만 더 복잡한 장비와 높은 운영 비용이 필요합니다.
-
선택 기준:
- 재료 유형:재료마다 다른 합성 기술이 필요할 수 있습니다.예를 들어, 탄소 나노튜브는 아크 방전 또는 CVD를 사용하여 합성하는 경우가 많습니다.
- 원하는 특성:기술 선택은 크기, 모양, 결정성 등 원하는 나노 입자의 특성에 따라 달라집니다.
- 생산 규모:대규모 생산의 경우 CVD 및 아크 방전과 같은 기술이 더 적합하며, 소규모 고정밀 응용 분야에는 레이저 제거가 더 적합합니다.
이러한 핵심 사항을 이해하면 구매자는 애플리케이션의 특정 요구 사항에 따라 어떤 증착 기술을 사용할지 정보에 입각한 결정을 내릴 수 있습니다.
요약 표:
| 기술 | 프로세스 | 장점 | 응용 분야 |
|---|---|---|---|
| 레이저 절제 | 고에너지 레이저가 대상 물질을 기화시켜 나노 입자로 응축시킵니다. | 크기와 조성을 정밀하게 제어하고 오염을 최소화하는 깨끗한 공정. | 금속 및 반도체 나노 입자. |
| 아크 방전 | 전기 아크는 기체 환경에서 전극 물질을 기화시킵니다. | 결정성이 좋은 고품질 나노 입자, 대규모 생산에 비용 효율적입니다. | 탄소 나노튜브 및 풀러렌. |
| CVD | 기체 전구체가 반응하여 기판에 증착된 나노 입자를 형성합니다. | 크기, 모양, 조성에 대한 제어가 뛰어나며 산업용으로 확장할 수 있습니다. | 그래핀, 탄소 나노튜브, 금속 산화물 나노입자. |
