마그네트론 스퍼터링 전압은 얼마입니까? 박막 증착 공정 최적화

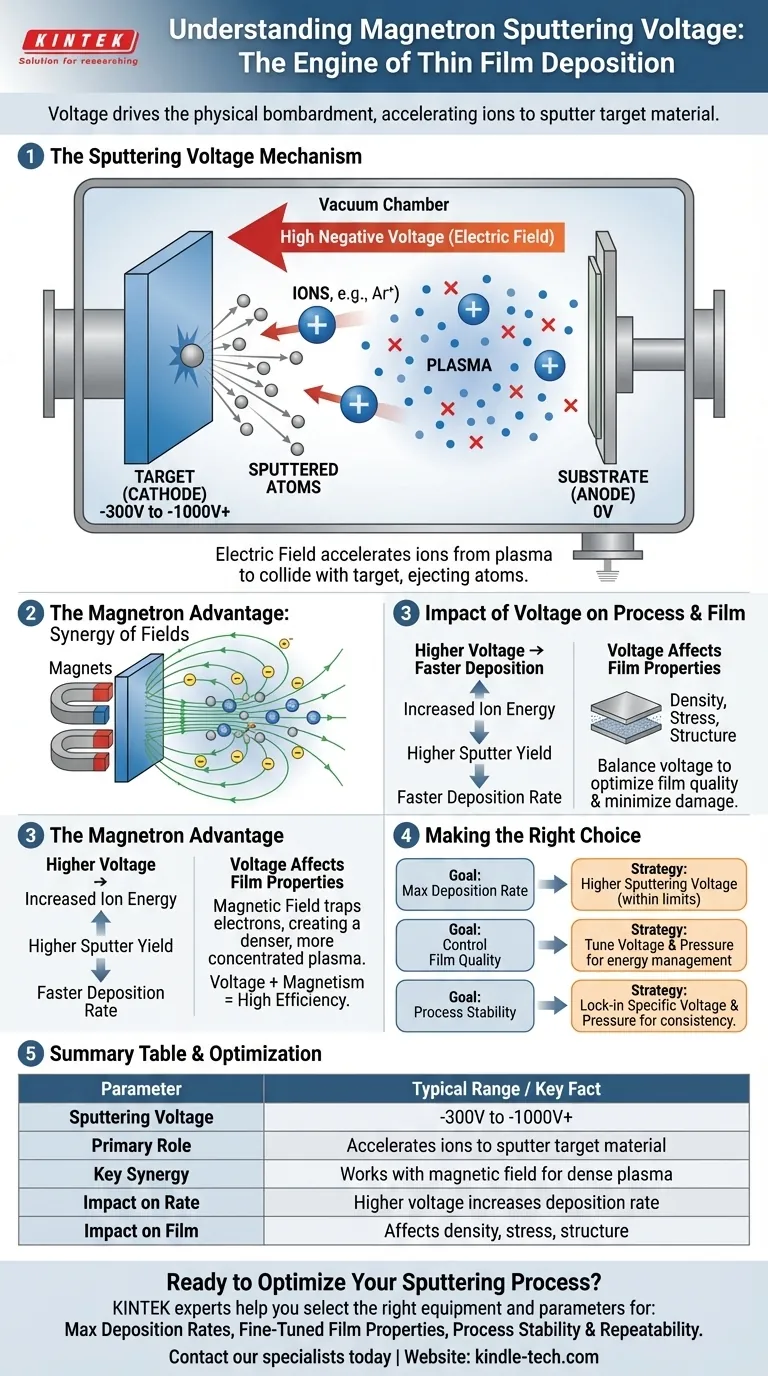

마그네트론 스퍼터링에서 이 공정은 타겟 물질에 인가되는 높은 음전압에 의해 구동되며, 일반적으로 -300볼트에서 수 킬로볼트(-300V에서 -1000V+) 범위입니다. 이 전압은 강력한 전기장을 생성하여 생성된 플라즈마에서 양이온을 끌어당기고 가속시켜 타겟과 충돌하게 함으로써 타겟 표면에서 원자를 방출("스퍼터링")시킵니다.

스퍼터링 전압은 단순히 고정된 숫자가 아닙니다. 증착 공정의 주요 가속기입니다. 그 역할은 플라즈마 이온에 타겟에서 물질을 물리적으로 분리하는 데 필요한 운동 에너지를 부여하는 것이며, 이는 보완적인 자기장에 의해 훨씬 더 효율적으로 이루어집니다.

스퍼터링 공정 점화에서 전압의 역할

마그네트론 스퍼터링을 이해하려면 전압을 공정의 핵심인 물리적 충격을 구동하는 엔진으로 보아야 합니다. 전압 없이는 스퍼터링이 없습니다.

전기장 형성

필름이 만들어질 타겟 물질은 음극 역할을 합니다. 진공 챔버 내에서 이 타겟에 높은 음전압이 인가되면 타겟과 챔버 벽 또는 기판 홀더(양극 역할을 함) 사이에 강한 전기장이 생성됩니다.

이온 가속

이 전기장은 중요한 힘을 부여하는 요소입니다. 일반적으로 챔버에 도입된 아르곤과 같은 불활성 가스에서 나오는 양전하 이온은 플라즈마에서 저항할 수 없이 끌려나와 음전하를 띤 타겟 표면으로 직접 가속됩니다.

충돌 및 스퍼터링 이벤트

충돌 시 이온은 운동 에너지를 타겟 표면의 원자에 전달합니다. 전달된 에너지가 타겟 물질의 표면 결합 에너지보다 크면 타겟 원자가 물리적으로 방출됩니다. 이렇게 방출된 원자는 진공을 통해 이동하여 기판에 증착되어 한 번에 하나의 원자씩 박막을 형성합니다.

전압이 전부가 아닌 이유: '마그네트론'의 장점

전압이 스퍼터링에 필요한 힘을 제공하지만, 이름의 "마그네트론" 부분은 공정을 매우 효율적으로 만드는 혁신, 즉 자기장을 가리킵니다.

자기장의 기능

강력한 자석이 타겟 뒤에 배치됩니다. 이 자기장은 전자가 직접 양극으로 빠져나가는 것을 허용하는 대신 타겟 표면 근처에 전자를 가두어 길고 나선형 경로로 이동하도록 설계되었습니다.

고밀도 플라즈마 생성

이러한 전자를 가둠으로써 자기장은 전자가 중성 가스 원자(예: 아르곤)와 충돌하여 이온화할 확률을 극적으로 증가시킵니다. 이 작용은 가장 필요한 타겟 바로 앞에 훨씬 더 밀도가 높고 집중된 플라즈마를 생성합니다.

장의 시너지 효과

전기장(전압에서 비롯됨)과 자기장은 완벽한 시너지 효과를 발휘합니다.

• 자기장은 승수 역할을 하여 많은 양의 양이온을 효율적으로 생성합니다.
• 전기장은 가속기 역할을 하여 이온에 효과적인 스퍼터링 충돌에 필요한 높은 속도를 부여합니다.

주요 변수 이해

스퍼터링 전압은 중요한 제어 매개변수이지만, 독립적으로 존재하지 않습니다. 이를 조정하면 증착 공정 및 최종 제품에 직접적인 영향을 미칩니다.

증착 속도에 대한 전압의 영향

일반적으로 더 높은 스퍼터링 전압은 이온이 더 큰 에너지로 타겟에 충돌하게 합니다. 이는 "스퍼터 수율"(입사 이온당 방출되는 타겟 원자 수)을 증가시켜 더 빠른 증착 속도로 직접 이어집니다.

필름 특성에 대한 영향

그러나 단순히 속도를 위해 전압을 최대화하는 것이 항상 목표는 아닙니다. 스퍼터링된 원자의 에너지는 결과 박막의 밀도, 내부 응력 및 결정 구조를 포함한 특성에 영향을 미칩니다. 매우 높은 전압은 때때로 필름 손상 또는 바람직하지 않은 응력 수준으로 이어질 수 있습니다.

압력-전압 관계

마그네트론 스퍼터링은 저압(진공) 환경에서 작동합니다. 전압과 챔버 압력은 상호 의존적인 변수입니다. 주어진 압력에서 플라즈마를 점화하고 유지하려면 특정 최소 전압이 필요하며, 이는 파셴의 법칙으로 설명됩니다.

목표에 맞는 올바른 선택

스퍼터링 전압을 제어하는 것은 상충되는 우선순위의 균형을 맞추는 것입니다. 이상적인 전압 설정은 박막으로 달성하려는 목표에 전적으로 달려 있습니다.

• 증착 속도를 최대화하는 것이 주요 목표인 경우: 재료 및 전원 공급 장치의 한계 내에서 더 높은 스퍼터링 전압을 사용하여 스퍼터 수율을 높입니다.
• 필름 품질을 제어하는 것이 주요 목표인 경우: 증착된 원자의 에너지를 관리하고 필름 응력을 최소화하기 위해 가스 압력과 함께 전압을 신중하게 조정하고, 종종 더 낮은 전압에서 시작합니다.
• 공정 안정성 및 반복성이 주요 목표인 경우: 안정적인 플라즈마와 여러 실행에서 일관된 필름 특성을 제공하는 특정 전압 및 압력 조합을 고정합니다.

궁극적으로 스퍼터링 전압을 마스터하는 것은 자기에 의해 효율적으로 만들어진 시스템에서 가속기로서의 역할을 이해하는 것입니다.

요약 표:

매개변수	일반적인 범위 / 주요 사실
스퍼터링 전압	-300 V ~ -1000 V+
주요 역할	타겟 물질을 스퍼터링하기 위해 이온 가속
주요 시너지 효과	자기장과 함께 작동하여 고밀도 플라즈마 생성
속도에 미치는 영향	높은 전압은 일반적으로 증착 속도를 증가시킵니다.
필름에 미치는 영향	필름 밀도, 응력 및 구조에 영향
