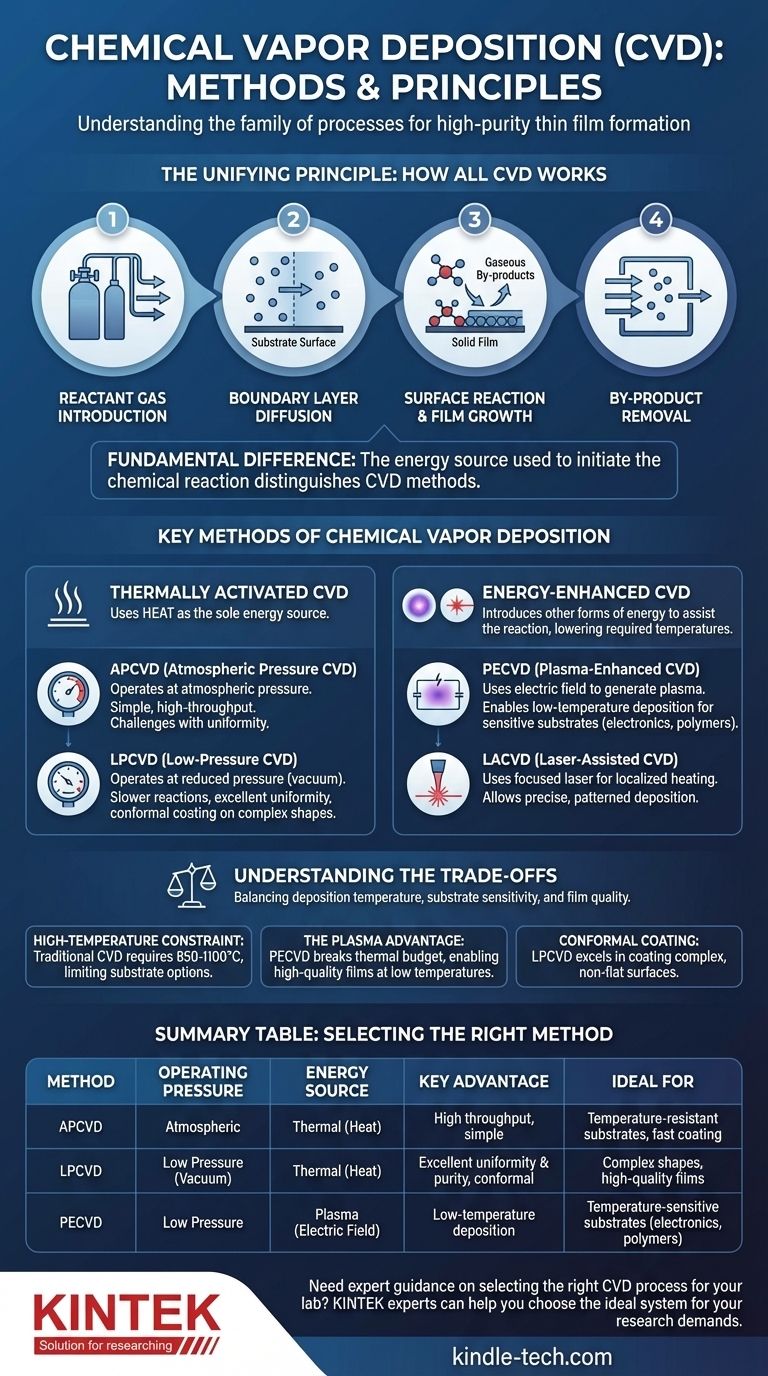

화학 기상 증착(CVD)은 기판에 박막과 코팅을 증착하는 데 널리 사용되는 다목적 기술입니다.이 공정에는 기체 반응물을 기판으로 운반, 흡착, 표면 반응, 부산물 제거 등 몇 가지 주요 단계가 포함됩니다.CVD 방법은 열 활성화, 플라즈마 강화, 레이저 지원 공정 등 증착을 달성하는 데 사용되는 특정 메커니즘과 조건에 따라 달라집니다.이러한 방법을 이해하는 것은 반도체 제조, 보호 코팅 또는 나노 기술과 같은 특정 애플리케이션에 적합한 기술을 선택하는 데 매우 중요합니다.
핵심 포인트 설명:
-
기판으로의 반응물 운반:
- CVD에서 기체 상태의 반응물은 대류 또는 확산을 통해 기판 표면으로 운반됩니다.이 단계는 반응물이 증착이 일어나는 반응 영역에 도달하도록 합니다.
- 이 단계의 효율은 가스 유량, 압력 및 반응 챔버의 형상과 같은 요인에 따라 달라집니다.
-
기질에 반응물 흡착:
- 반응물이 기질에 도달하면 표면에 흡착됩니다.이 흡착은 반응물과 기질의 특성에 따라 물리적 또는 화학적일 수 있습니다.
- 흡착은 후속 표면 반응을 위한 반응물의 가용성을 결정하기 때문에 매우 중요한 단계입니다.
-
표면 반응과 필름 형성:
- 기판에서 이질적인 표면 촉매 반응이 일어나 고체 필름이 형성됩니다.이러한 반응에는 분해, 환원 또는 흡착된 종 간의 화학 반응이 포함될 수 있습니다.
- 필름은 반응물의 원자 또는 분자가 고체 구조에 통합되면서 성장합니다.
-
부산물 탈착 및 제거:
- 표면 반응 중에 형성된 휘발성 부산물은 기판에서 탈착되어 반응 영역에서 멀리 운반됩니다.
- 오염을 방지하고 증착된 필름의 품질을 보장하려면 부산물을 효율적으로 제거하는 것이 필수적입니다.
-
CVD 방법의 종류:
- 열 CVD:화학 반응을 활성화하기 위해 열에 의존합니다.이산화규소 및 질화규소와 같은 재료를 증착하는 데 널리 사용됩니다.
- 플라즈마 강화 CVD(PECVD):플라즈마를 사용하여 반응 온도를 낮추기 때문에 온도에 민감한 기판에 적합합니다.
- 저압 CVD(LPCVD):낮은 압력에서 작동하여 필름 균일성을 개선하고 원치 않는 기체상 반응을 줄입니다.
- 금속-유기물 CVD(MOCVD):질화 갈륨과 같은 화합물 반도체를 증착하기 위해 금속-유기 전구체를 활용합니다.
- 원자층 증착(ALD):반응물을 번갈아 가며 주입하여 필름 두께를 정밀하게 제어할 수 있는 CVD의 변형입니다.
-
CVD의 응용 분야:
- CVD는 전자(반도체 장치용), 광학(반사 방지 코팅용), 재료 과학(보호 코팅용) 등 다양한 산업에서 사용됩니다.
- CVD 방법의 선택은 원하는 필름 특성, 기판 재료 및 응용 분야 요구 사항에 따라 달라집니다.
이러한 핵심 사항을 이해하면 CVD 방법의 복잡성과 다양성, 그리고 현대 기술 및 제조에서 그 중요성을 이해할 수 있습니다.
요약 표:
| CVD 방법 | 주요 특징 | 애플리케이션 |
|---|---|---|
| 열 CVD | 열을 사용하여 반응을 활성화하는 고온 공정. | 이산화규소, 질화규소 증착. |
| 플라즈마 강화 CVD | 플라즈마를 사용하여 반응 온도를 낮춰 온도에 민감한 기판에 이상적입니다. | 반도체 장치, 보호 코팅. |
| 저압 CVD | 균일한 필름과 적은 기체상 반응을 위해 낮은 압력에서 작동합니다. | 전자제품의 고품질 박막 제작. |
| 금속-유기 CVD | 화합물 반도체에 금속-유기 전구체를 사용합니다. | 질화 갈륨, LED 제조. |
| 원자층 증착 | 필름 두께를 정밀하게 제어하고 반응물을 교대로 주입합니다. | 나노 기술, 첨단 반도체 장치. |
