화학 기상 증착이란 무엇입니까? 고순도 재료 증착 가이드

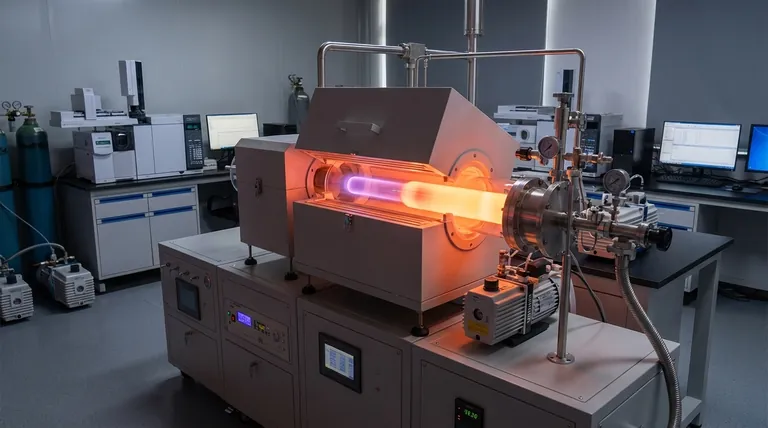

화학 기상 증착(CVD)은 고순도, 고성능 고체 물질을 기판에 증착하는 데 사용되는 정교한 공정입니다.이 기술은 일반적으로 진공 상태와 고온의 제어된 환경에서 휘발성 전구체 가스를 반응 또는 분해하는 과정을 포함합니다.기체 종은 가열된 기판과 상호 작용하여 기판 표면에 얇고 균일한 필름을 형성합니다.CVD는 뛰어난 순도와 성능 특성을 가진 재료를 생산할 수 있기 때문에 반도체, 광학, 코팅과 같은 산업에서 널리 사용됩니다.

핵심 사항을 설명합니다:

화학 기상 증착이란 무엇입니까? 고순도 재료 증착 가이드
  1. CVD의 정의 및 목적:

    • 화학 기상 증착(CVD)은 순도가 높고 내구성이 뛰어난 고체 물질을 만들기 위해 고안된 화학 공정입니다.일반적으로 반도체 제조, 광학 코팅 및 보호층과 같은 애플리케이션에 필수적인 기판에 박막이나 코팅을 증착하는 데 사용됩니다.
  2. 공정 개요:

    • CVD 공정은 진공 조건에서 휘발성 전구체 가스를 반응 챔버에 도입하는 과정을 포함합니다.챔버에는 코팅이 증착될 표면인 가열된 기판이 들어 있습니다.
    • 전구체 가스는 기판의 고온에 노출되면 반응하거나 분해되어 원하는 물질을 형성합니다.그런 다음 이 물질이 기판의 표면에 결합하여 균일한 코팅을 만듭니다.
  3. 온도와 환경의 역할:

    • 반응 챔버는 일반적으로 전구체 가스의 분해를 촉진하기 위해 500°C를 초과하는 고온으로 유지됩니다.
    • 가스 분자의 적절한 분해와 코팅 재료의 증착을 보장하기 위해 종종 환원되는 제어된 분위기가 사용됩니다.
  4. 증착 메커니즘:

    • 코팅 요소를 포함하는 기체 종은 가열된 기판과 상호 작용합니다.열 에너지로 인해 분자가 분해되어 코팅 물질이 방출됩니다.
    • 그러면 방출된 물질이 기판 표면에 침착되어 시간이 지남에 따라 얇고 균일한 층을 형성합니다.
  5. CVD의 응용 분야:

    • 반도체:CVD는 실리콘, 이산화규소, 질화규소와 같은 고순도 물질을 증착하는 반도체 소자 생산에 널리 사용됩니다.
    • 광학:반사 방지 코팅, 거울 및 기타 광학 부품을 만드는 데 사용됩니다.
    • 보호 코팅:CVD는 공구 및 산업 부품에 내마모성 및 내식성 코팅을 적용하는 데 사용됩니다.
  6. CVD의 장점:

    • 고순도:이 공정은 전자 및 광학 분야의 응용 분야에 매우 중요한 순도 높은 소재를 생산합니다.
    • 균일성:CVD는 기판의 전체 표면에 코팅 재료가 고르게 증착되도록 합니다.
    • 다목적성:금속, 세라믹, 복합재 등 다양한 소재를 증착할 수 있습니다.
  7. 도전 과제 및 고려 사항:

    • 고온:일부 소재는 이러한 조건에서 성능이 저하될 수 있으므로 높은 온도가 필요하면 사용할 수 있는 소재의 종류가 제한될 수 있습니다.
    • 복잡성:이 공정은 온도, 압력 및 가스 유량을 정밀하게 제어해야 하므로 다른 증착 방법에 비해 더 복잡합니다.
    • 비용:CVD 장비와 전구체 가스는 고가일 수 있어 공정의 전반적인 비용 효율성에 영향을 미칠 수 있습니다.

요약하면, 화학 기상 증착은 뛰어난 순도와 성능으로 박막과 코팅을 증착할 수 있는 다목적의 매우 효과적인 방법입니다.여러 산업 분야에 걸쳐 응용되고 있어 현대 제조 및 재료 과학에서 매우 중요한 기술입니다.

요약 표:

측면 설명
정의 가스 반응을 통해 고순도 고체 물질을 기판 위에 증착하는 공정입니다.
공정 개요 전구체 가스는 진공 상태에서 가열된 기판 위에서 분해되어 박막을 형성합니다.
주요 응용 분야 반도체, 광학, 보호 코팅.
장점 고순도, 균일성, 다용도성.
도전 과제 고온, 복잡성, 비용.
